简易圆包夹持作业抓斗结构设计

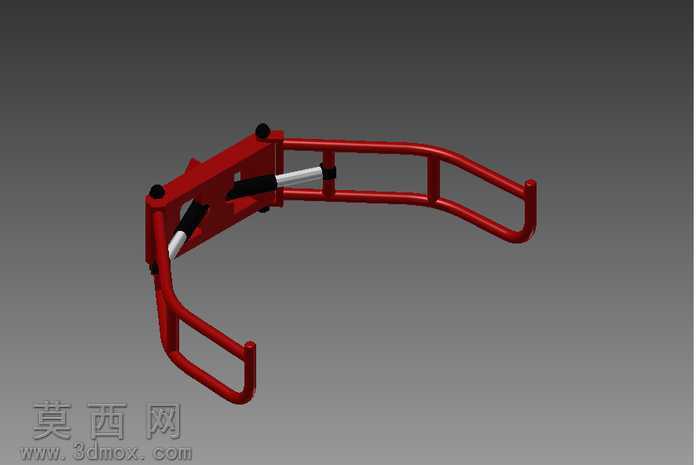

本作品为一款结构精简的圆包夹持抓斗三维模型，整体采用对称式抱夹结构设计，建模过程依托三维参数化建模软件完成，从基础草图绘制到实体特征生成全程遵循机械设计的尺寸合理性原则，保证各部件装配无干涉、运动逻辑符合实际作业需求。模型主体框架采用红色金属质感材质渲染，模拟工业场景中常用的喷涂防锈钢材外观，框架部分通过等径管材弯折成型，在保证整体结构强度的同时有效降低了抓斗自身重量，适配轻载圆包物料的搬运夹持作业。抓斗的开合驱动部分采用内置式伸缩杆件设计，杆件表面做银灰色金属质感处理，模拟液压或气动推杆的外观特征，通过两侧铰接点与弧形抱臂连接，当推杆伸出时，两侧抱臂同步向内收拢，形成适配圆形包件的环抱空间，弧形臂的弯折弧度经过反复调整，能够与常规圆柱状圆包的外轮廓形成足够的贴合接触面积，避免夹持过程中出现物料滑脱的问题。铰接位置均设计有黑色的销轴与限位端盖结构，还原真实机械结构的装配细节，销轴部位做了圆角与倒角处理，既符合实际加工的工艺要求，也避免了应力集中的结构缺陷。设计思路上摒弃了复杂的多爪联动结构，采用双抱臂对称开合的极简方案，整体零件数量少，加工与装配难度低，后期维护成本低廉，适合小型起重设备配套使用，用于袋装、卷装类圆形外包物料的短途转运与堆垛作业。渲染阶段采用灰色渐变背景突出模型主体，通过光影调整清晰展现各部件的结构层次与装配关系，铰接处的运动间隙、杆件的伸缩行程都在建模阶段做了合理预留，能够直观演示抓斗开合夹持的完整动作逻辑，整体结构没有冗余设计，所有部件均服务于圆包夹持的核心功能，在保证作业可靠性的前提下最大化压缩了制造成本，可作为小型夹持属具设计的参考方案，也可用于起重搬运类机械的教学演示案例。
