卧式螺旋沉降离心机三维结构设计

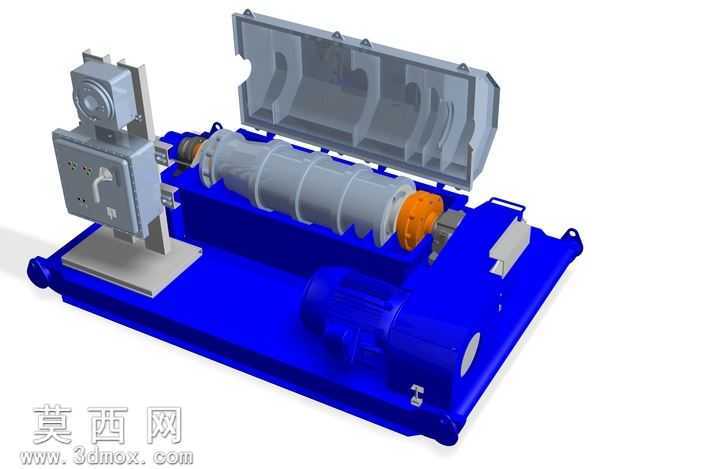

本模型为卧式螺旋沉降离心机完整三维结构设计，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现卧螺离心机的整机装配关系与结构细节。模型主体包含机座总成、转鼓组件、螺旋输送器、差速传动机构、驱动电机、电控控制箱、防护壳体等核心功能模块，各部件间的装配约束完全匹配实际设备的运动逻辑，可直观展示设备运行时的相对运动关系。材质渲染阶段针对不同部件的实际材质属性进行了精细化设置：机座底座采用深蓝色金属漆材质，还原铸铁底座的厚重质感与工业涂装效果；转鼓与螺旋输送器采用哑光不锈钢材质，体现核心分离部件的金属加工质感与耐腐属性；驱动电机端盖、传动连接部件采用亮面橙色工程塑料与金属结合的材质，区分不同功能模块的视觉层次；电控箱体采用浅灰色冷轧板材质，还原电气控制部件的真实外观；可开合的上护罩采用半透明磨砂工程塑料材质，既保留护罩的结构轮廓，又可清晰展示内部转鼓与螺旋的排布结构，兼顾外观展示与内部结构可视化需求。结构设计上，模型还原了卧螺离心机的核心工作结构：卧式布置的锥形转鼓为固液分离的核心腔体，内部同轴安装的螺旋输送器与转鼓存在恒定差速，可实现沉降固相的连续推送；机座底部设置有减震安装结构，匹配设备高速运行时的减震需求；驱动端采用电机直连配合差速器的传动结构，还原真实设备的动力传递路径；电控箱独立安装于进料端侧方，集成控制开关与接线端口，还原设备的电气控制布局。设计过程中充分考虑了设备的实际装配逻辑，所有连接法兰、紧固点位、轴承安装位均按照通用机械设计标准进行建模，各部件可实现虚拟拆解，清晰展示从外部防护到内部核心工作部件的层级关系，可用于设备结构认知、教学演示、方案展示等场景，完整还原了卧螺离心机作为固液分离核心设备的结构特征与工业设计特点。
