环形闭合工业传动滚子链条三维设计

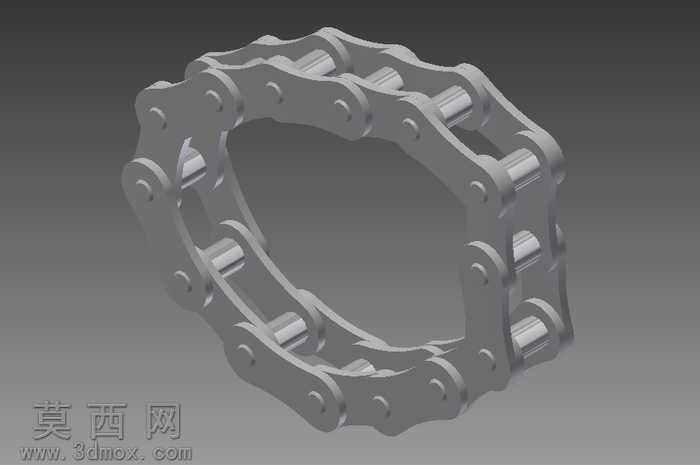

本作品为环形闭合形态的工业传动滚子链条三维建模成果，建模过程严格遵循机械设计标准中短节距精密滚子链的尺寸规范，在三维建模环境中首先完成单个链节的参数化构建：先绘制外链板、内链板的轮廓草图，通过拉伸特征生成链板基体，对链板两端的销轴孔做同轴度约束，确保后续装配的精度要求；随后构建销轴、套筒、滚子三个核心回转零件，通过回转特征生成各零件的基础形态，对滚子外圆、销轴端面做倒角处理，还原真实零件的工艺细节。完成单个链节的子装配后，通过阵列与配合约束完成整圈链条的环形排布，相邻链节之间添加铰接转动自由度，还原链条可弯折传动的运动特性，整圈链条闭合处的链节配合经过反复调整，避免出现过约束或间隙过大的问题，保证环形结构的完整性。材质渲染阶段，为所有链节零件赋予哑光金属钢材质，调整材质的粗糙度、金属度参数，模拟工业链条经过表面处理后的哑光金属质感，未添加多余的装饰性材质，还原工业传动零件的真实外观。渲染采用柔和的侧上方打光方案，光线在链节的铰接缝隙、滚子圆弧面形成自然的明暗过渡，清晰展现链条的层叠结构：内外链板交替排布的层次、滚子与套筒的嵌套关系、销轴与链板的连接结构都通过光影得到清晰呈现，背景选用中性深灰色，避免背景色彩干扰模型结构的展示。设计过程中重点还原了滚子链的核心结构逻辑：内链节由内链板与套筒过盈配合组成，外链节由外链板与销轴过盈配合组成，滚子活套在套筒外侧可自由转动，相邻内外链节通过销轴与套筒的间隙配合实现铰接，整圈环形结构可模拟链条绕链轮传动的闭合形态，建模过程中对所有配合面的尺寸公差做了合理预留，保证模型既符合设计规范，又具备虚拟运动仿真的可行性，整体结构严谨，细节完整，可用于传动机构的虚拟装配演示、机械原理教学展示等场景。
