金属板材冲压成型导向式钣金模具结构

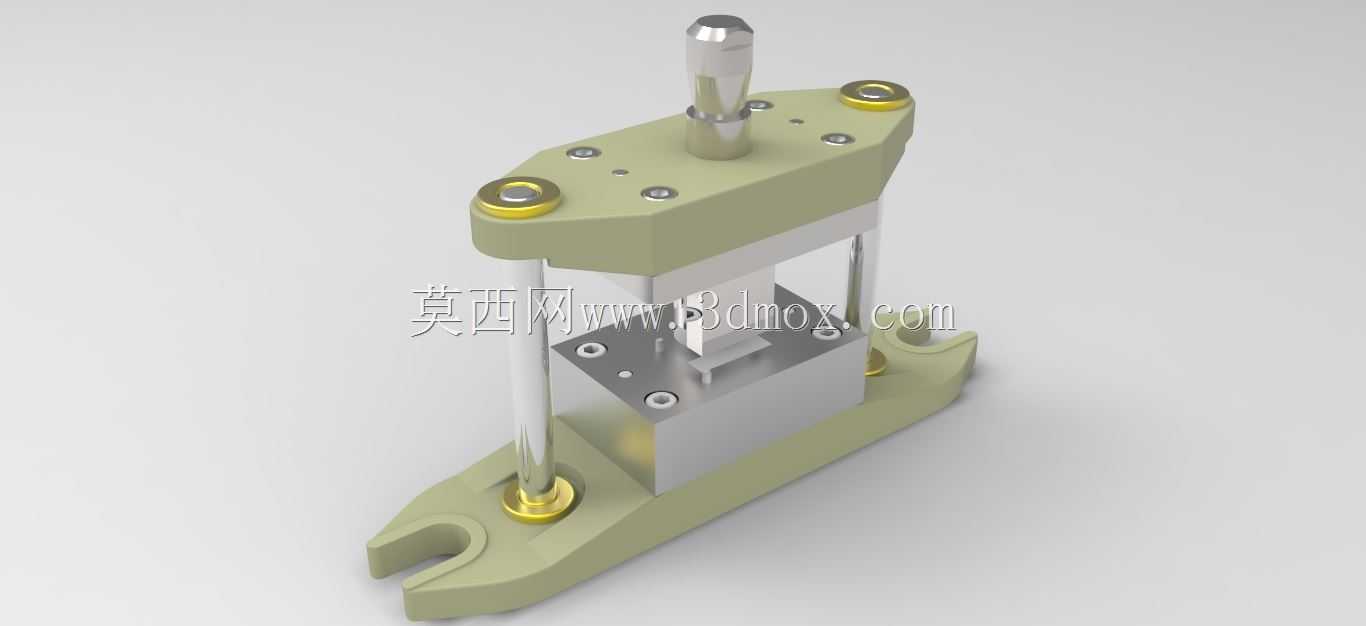

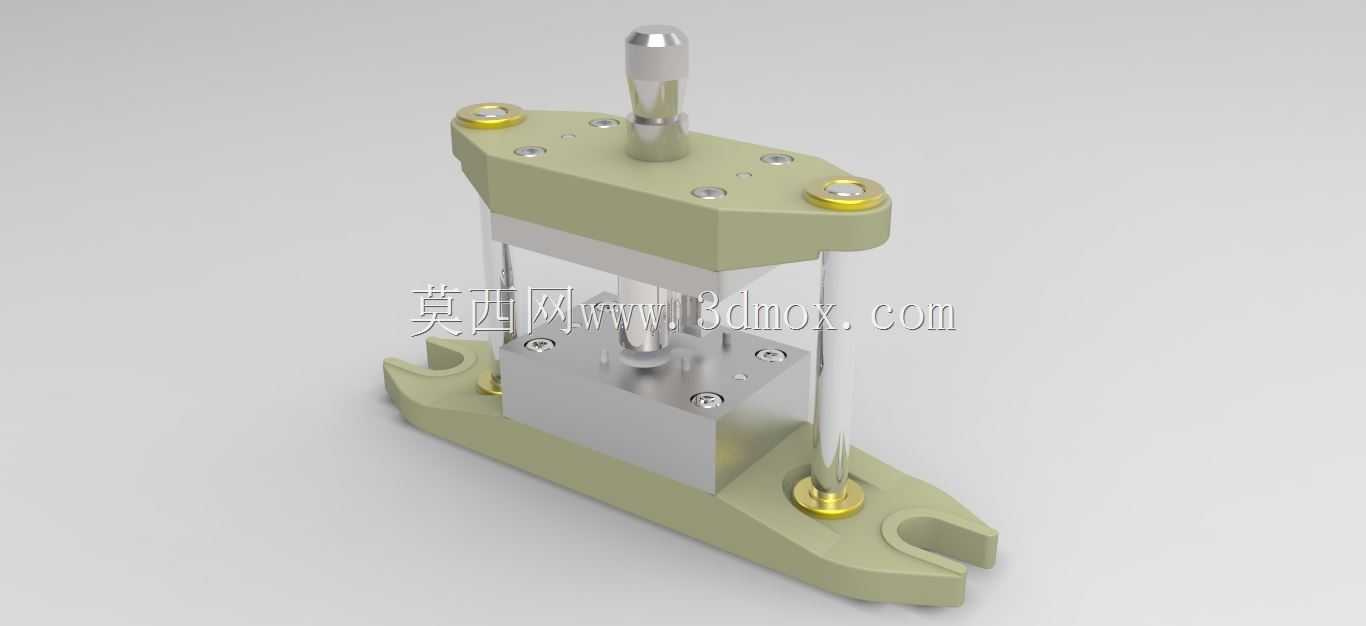

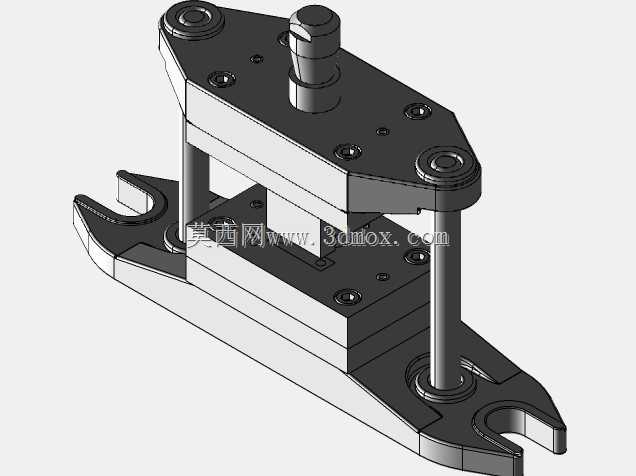

　　这套钣金成型工装主要面向薄金属板材的小批量冲裁、压型工序，常见于五金制品加工、家电钣金件生产、小型电气柜配件加工的车间场景，适配常规开式可倾压力机的安装接口，不需要额外改造设备滑块与工作台面即可完成装夹。从结构布局来看，整套工装采用双导柱导向形式，上下模座通过两根高精度光轴导柱实现合模过程的精准对位，导柱两端配套铜基衬套降低往复运动的磨损量，合模时导柱先于凸模进入导套区间，完全避免凸凹模对位偏差啃刀口的问题，哪怕是车间日常换模后重新校准，也能把对位误差控制在0.02mm以内，满足薄料冲压的精度要求。上模座顶部设置的模柄采用标准圆柱形结构，直径适配多数常规压力机的滑块模柄孔，安装时只需要将模柄插入滑块孔后锁紧侧面压块即可完成上模固定，

　　不需要额外加工连接法兰，换模效率比非标准模柄结构提升40%以上。上下模座的边角位置设置了对称的吊装缺口，车间日常转运时可以直接用吊钩挂住缺口完成起吊，不需要额外焊接吊耳，避免焊接变形影响模座平面度。下模座的安装面预留了U型槽口，对应压力机工作台的T型槽位置，装夹时T型螺栓可以直接穿过槽口完成固定，槽口的长圆孔设计允许一定的安装位置调整量，适配不同工作台螺距的压力机设备，不需要现场扩孔修改模座结构。凸模与凹模部分采用分体式锁紧结构，冲头通过内六角螺丝固定在上模安装板上，凹模镶块同样采用螺丝锁紧在下模座的定位槽内，当冲头出现磨损或者需要加工不同形状的钣金件时，只需要更换对应的凸凹模镶块即可，不需要更换整套模座，

　　大幅降低多品种小批量生产的工装成本。导柱的上下端都设置了黄铜垫圈，一方面缓冲合模到下死点时的刚性冲击，避免导柱端面直接撞击模座造成凹痕影响导向精度，另一方面也能限制上模的最大开模行程，防止导柱从导套中滑脱造成工装损坏。日常使用过程中，只需要定期给导柱表面涂抹锂基润滑脂，就能保证导向结构的顺畅运行，不需要复杂的维护流程。这套工装的合模行程设计适配100吨以下的中小型压力机，闭合高度可以通过调整压力机滑块的连杆长度适配，加工板材厚度覆盖0.5mm到3mm的冷轧钢板、铝板等常用钣金材料，冲裁面的粗糙度可以达到Ra3.2，不需要后续额外的铣边处理，直接满足多数五金配件的尺寸精度要求。上下模座采用灰铸铁材料铸造后经过时效处理，

　　长期使用不会出现应力变形，模座的上下安装面都经过平面磨床精磨，平面度误差控制在0.01mm/100mm以内，保证凸凹模安装后的平行度要求，避免冲裁过程中出现单边间隙不均造成的毛刺过大问题。在实际生产场景中，这套工装可以完成金属板材的落料、冲孔、简单压型等多道工序，对于小型钣金件的加工，不需要配置多套连续模就能完成生产，特别适合打样车间、小批量五金加工厂的生产需求，相比大型多工位级进模，这套工装的制造成本更低，维护更简单，对操作工人的技能要求也更低，新入职的冲压操作工经过简单培训就能完成换模、生产操作。结构设计上没有采用复杂的弹性卸料结构，而是依靠导柱的导向精度保证卸料过程的顺畅，对于薄料加工时，只需要在凸模侧面加装简单的弹性卸料橡皮就能完成卸料，结构简单可靠，故障率极低，哪怕是车间日常维护中出现橡皮磨损，也能快速更换，不需要拆解整套模具结构。
