倾斜式玻璃切割作业支撑台结构

　　在玻璃深加工车间的切裁工序区域，这类倾斜式支撑台是平板玻璃原片切裁作业的核心配套工装，日常主要承担玻璃原片的承托、定位功能，适配浮法玻璃原片的手动、半自动切裁作业场景，不管是建筑门窗玻璃裁片、家装玻璃定尺切料，还是小型玻璃制品的坯料裁切，都能通过该台架完成作业支撑。区别于传统水平切割台，倾斜式的结构设计更贴合人工作业的发力角度，作业人员站立在台架正面即可完成整片玻璃的推靠、划线、掰片操作，无需俯身探腰，能有效降低长时间切裁作业的腰部负荷，同时倾斜状态下玻璃靠自重贴合台面支撑面，无需额外设置多点压装固定结构，减少玻璃装夹定位的辅助时间。

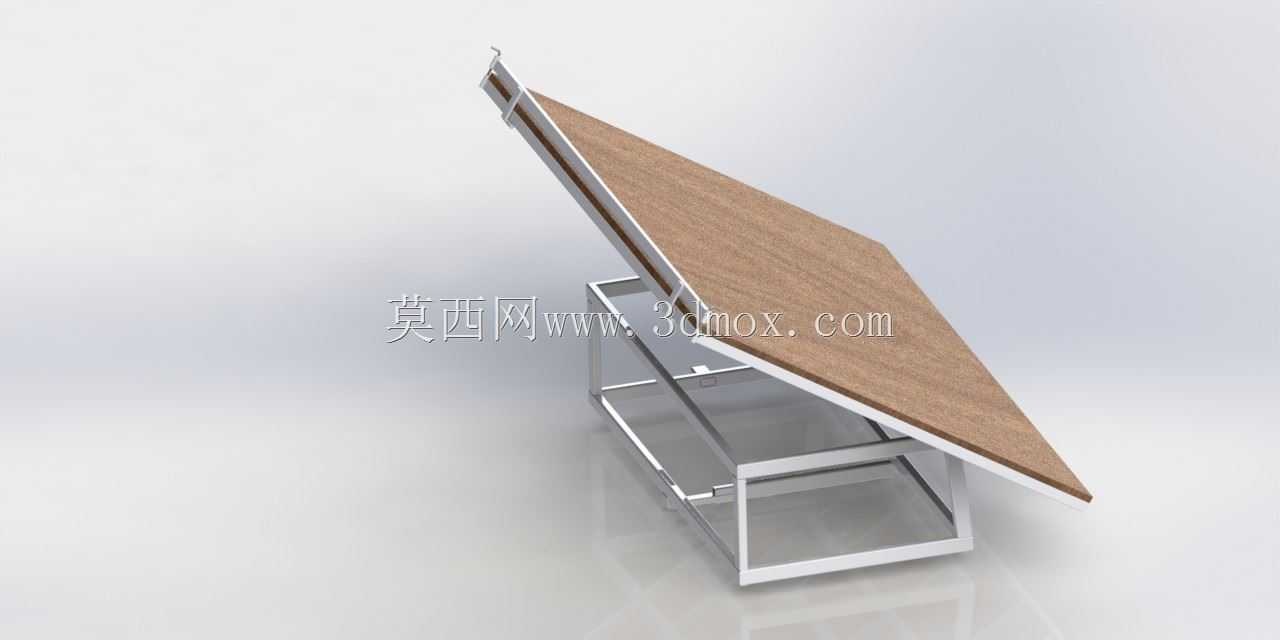

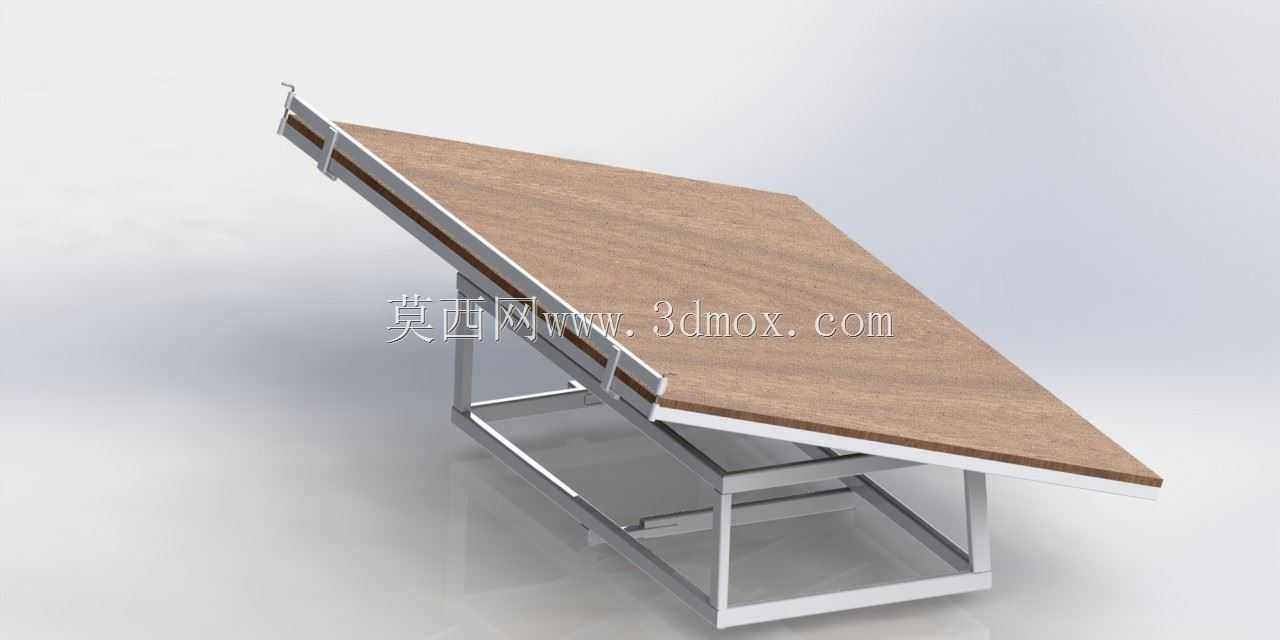

　　从结构设计逻辑来看，该台架采用底部方管焊接框架作为承载基座，基座整体为矩形框式结构，四根支腿通过横向、纵向的方管横梁焊接连为整体，支腿底部预留安装孔位，可通过膨胀螺栓与车间混凝土地面固定，避免大尺寸玻璃靠放时台架出现滑移倾覆，基座的整体宽度适配常见的2440mm长度规格玻璃原片，纵深方向预留600mm的操作避让空间，方便作业人员在台侧完成掰边、余料清理操作。上部的倾斜台面框架通过铰接结构与底部基座连接，台面框架的倾斜角度锁定在12度到15度区间，这个角度是经过多轮现场作业验证的最优区间：角度过小则玻璃自重分力不足，容易出现玻璃下滑移位；角度过大则玻璃靠放时的冲击力过大，易造成玻璃边角崩裂，同时作业人员抬手操作的高度差过大，易产生手臂疲劳。

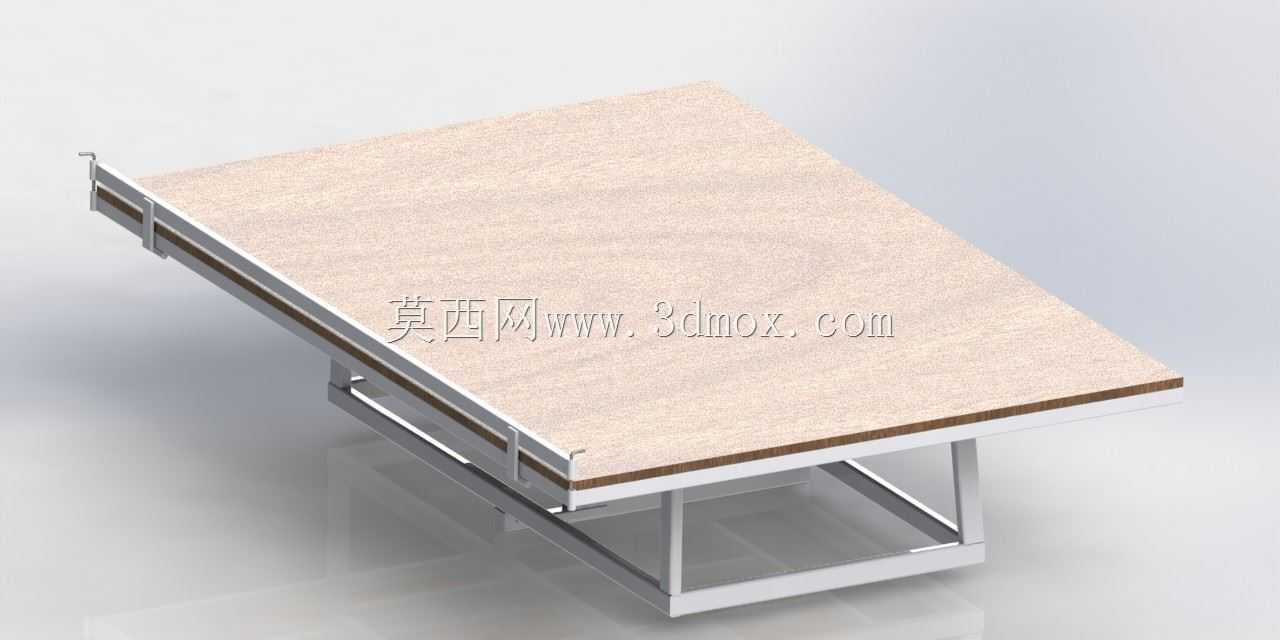

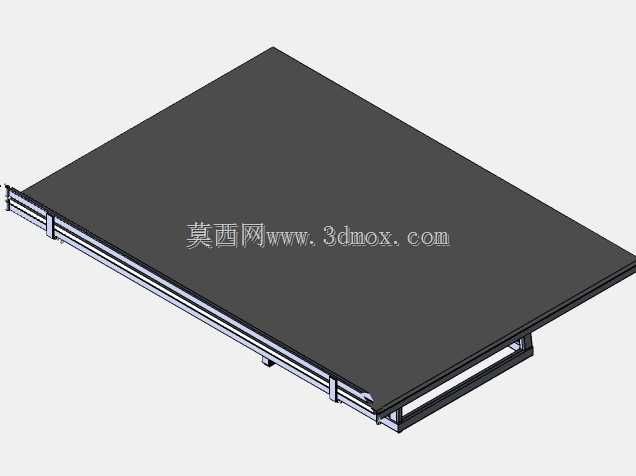

　　台面的承载面采用多层复合结构，底层为金属框架承托，表层铺设硬质耐磨的高密度板材，板材表面平整无凸起毛刺，避免玻璃放置时出现硌伤划痕，同时板材的摩擦系数经过适配，既可以保证玻璃靠放时不会出现自由滑移，又能在切裁完成后轻松推动玻璃调整位置。台面侧边设置通长的定位靠条，靠条采用硬质PVC材质包覆，与玻璃接触的面做圆弧倒角处理，玻璃推靠到靠条位置即可完成边部定位，无需反复测量对齐，能大幅提升定尺切裁的效率。倾斜角度的支撑采用两侧的可折叠支撑杆结构，支撑杆两端分别铰接在底部基座和台面框架上，通过插销锁定不同的支撑孔位，可在小范围内调整台面倾斜角度，适配不同厚度、不同尺寸玻璃的作业需求，当台架需要转场移动或者长期存放时，可拔出插销将台面放平，减少整体占用的存储空间。

　　在安装边界方面，该台架安装时需要保证正面预留不小于1.2m的操作通道，台架后侧预留不小于0.5m的检修空间，用于定期检查铰接部位的销轴磨损情况、紧固框架连接螺栓，地面的水平度误差需控制在5mm/m以内，避免台架安装后出现倾斜，导致玻璃靠放时受力不均。日常使用过程中，需要定期清理台面板材表面的玻璃碎屑，避免碎屑硌伤后续放置的玻璃，铰接转动部位定期加注润滑脂，保证角度调整时的顺畅性，定位靠条出现磨损凹陷时需要及时更换，避免影响玻璃定位精度。这类台架的结构没有复杂的传动与电控部件，整体维护成本极低，框架采用标准型材焊接制作，加工制作难度小，非常适合中小型玻璃加工门店、小型深加工车间的切裁工序使用，相比大型全自动玻璃切割生产线，这类手动作业台架的投入成本低，对场地的要求小，可灵活适配多品种、小批量的玻璃切裁作业需求，尤其是针对异形玻璃、小尺寸玻璃的切裁作业，操作灵活性远高于大型自动化设备。在结构建模过程中，需要重点关注铰接部位的配合间隙，既要保证转动灵活，又要避免间隙过大导致台面晃动，焊接框架的焊缝需要满足连续焊接要求，保证整体框架的结构强度，能够承受大尺寸玻璃靠放时的冲击载荷，台面板材的固定采用沉头螺丝连接，螺丝头完全沉入板材表面以下，避免突出部位刮伤玻璃或者划伤作业人员。
