SMA转BNC母头射频同轴转接适配器

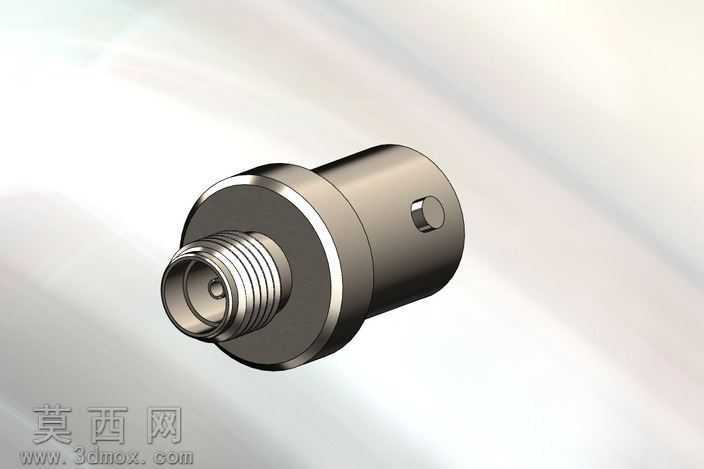

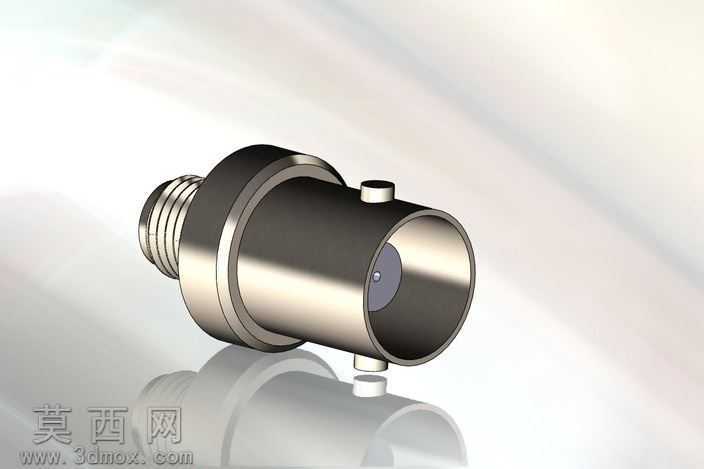

本模型为SMA母头转BNC母头射频同轴转接适配器，采用三维建模软件完成全参数化结构设计，建模过程严格遵循射频连接器行业尺寸规范，对各部分结构进行1:1等比例还原。模型主体采用回转体基础特征搭建，首先通过旋转凸台命令生成适配器的主体金属外壳，外壳外圆柱面做了细微的防滑纹理处理，对应实物的滚花结构，方便实际使用时的拧转操作；外壳侧面设置的定位凸台通过拉伸切除与凸台组合命令完成，精准还原了BNC接头端的卡扣定位结构，保证转接时的连接稳定性。两端接口部分做了精细化结构建模：SMA母头端还原了内孔的介质安装槽、中心接触件插孔结构，以及外端的标准螺纹牙型，螺纹特征通过螺旋线扫描切除生成，牙距、牙型角完全符合SMA接口标准；BNC母头端还原了内部的卡口槽、介质容纳腔以及中心插针配合结构，卡口槽的角度、深度均按照BNC接口规范设定，保证与公头连接时的旋合卡位精度。材质设置上，主体金属外壳赋予镀镍金属材质，调整材质的反射率、粗糙度参数，还原金属镀层的哑光金属质感，接口内部的接触件赋予镀金铜材质，介质绝缘部分赋予聚四氟乙烯材质，通过材质区分清晰展现各部件的功能分区。渲染阶段采用工作室环境光，搭配柔和的补光消除结构暗部阴影，多角度展示适配器的整体外观与接口细节，模型各部分结构无干涉、无破面，所有特征参数可编辑，可用于射频连接系统的装配模拟、结构展示以及相关教学演示场景。设计过程中重点考量了射频转接件的同轴度要求，建模时全程以中心轴线为基准进行特征搭建，保证两端接口的同轴度误差控制在标准范围内，还原实物的信号传输性能对应的结构基础，同时对外壳的壁厚、接口的配合间隙都做了符合实际生产的参数设定，让模型既具备外观展示性，也具备结构参考价值。
