小型比茹蒸汽机引擎组件结构设计

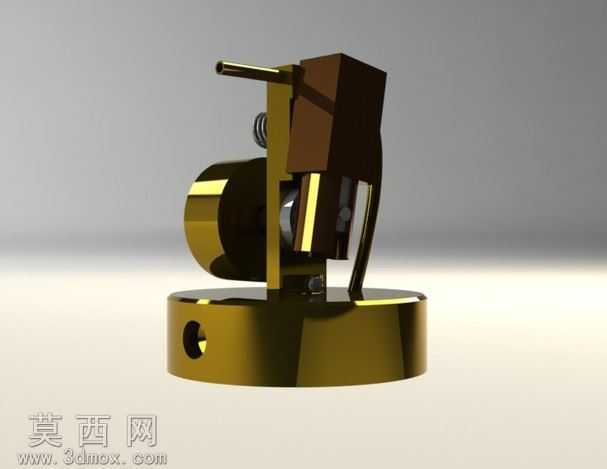

本作品为小型比茹蒸汽机引擎的三维结构设计，建模过程中严格遵循小型蒸汽机的实际工作原理，对各组件的尺寸比例、装配关系进行了精准还原，整体模型采用SolidWorks完成全参数化建模，所有零件均保留完整的建模特征树，支持后续的参数修改与结构优化。模型整体采用分层装配逻辑，从底部基座开始，依次完成主轴组件、飞轮结构、气缸总成、配气滑块、复位弹簧、支架组件的逐层装配，各零件间的配合关系完全符合机械装配规范，转动副、移动副均设置了符合实际工况的配合约束，可直接用于运动仿真演示。材质与渲染阶段，针对不同零件的实际材质属性进行了区分设置：基座、飞轮、金属支架等黄铜材质零件，采用金属材质球，调整了黄铜特有的暖金色金属反射率、粗糙度参数，还原出金属加工后的细腻光泽；弹簧、紧固件等钢制零件设置了冷调金属质感，区分钢与铜的材质差异；气缸隔热块等非金属零件采用哑光棕褐色工程塑料材质，通过材质差异清晰区分不同功能的组件，渲染时采用柔和的影棚布光，突出零件的轮廓结构与材质质感，避免过强反光遮挡结构细节。结构设计上，完整还原了该类小型蒸汽机的核心工作逻辑：底部基座集成了进气安装孔位，主轴贯穿基座与飞轮刚性连接，气缸组件通过支架固定在基座上方，配气滑块与复位弹簧配合实现进排气的时序控制，飞轮的配重设计经过重心校准，可保证运转时的动平衡，所有运动组件均预留了合理的装配间隙，避免运动过程中出现干涉问题。设计过程中优先考虑了模型的可动性与教学展示属性，各组件的拆分逻辑清晰，既可以用于机械原理的教学演示，也可作为小型蒸汽机模型制作的参考依据，模型附带的运动动画可完整展示气缸往复运动、飞轮转动、配气机构动作的完整联动过程，直观呈现蒸汽机将蒸汽压力转化为旋转动力的核心原理。
