涡扇发动机套管式外壳三维结构设计

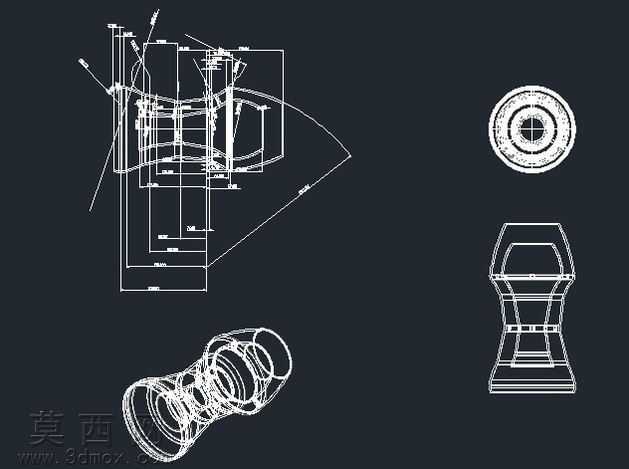

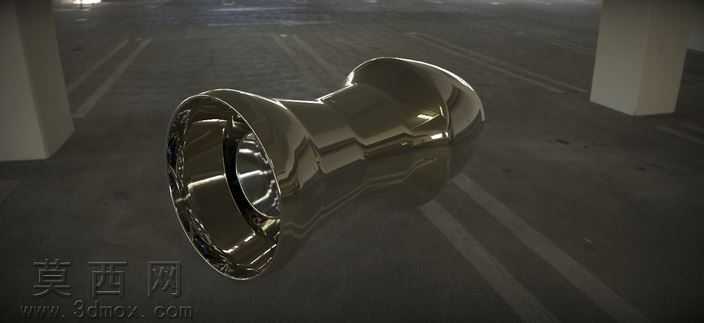

本作品为涡扇发动机配套的套管式外壳三维模型，建模阶段以动力装置的气动布局需求为核心出发点，首先梳理涡扇发动机轴流风机、压气机、涡轮段的外部轮廓匹配逻辑，确定外壳整体为两端收窄、中部过渡顺滑的回转类流线造型，通过多段样条曲线勾勒外壳的外轮廓母线，利用旋转建模生成基础壳体结构，再针对进气端的扩口结构做局部曲面调整，保证进气口边缘的圆角过渡均匀，避免气流进入时产生不必要的扰流。建模过程中严格控制壳体的壁厚参数，保证整体结构的轻量化与结构强度平衡，外壳内壁做了适配内部核心机安装的限位台阶设计，可直接匹配对应尺寸的轴流风机、压气机与涡轮组件的装配定位，无需额外做结构修改。材质渲染阶段选用了高光航空级合金材质，调整材质的反射率与粗糙度参数，模拟高温航空合金的细腻金属质感，在渲染场景中添加柔和的环境光与定向补光，突出外壳曲面的流畅光影过渡，清晰展现壳体表面的曲面顺滑度与结构细节，无多余的棱角与结构断点。设计思路上优先考虑外壳的气动性能，整体造型完全顺着气流流经发动机的走向做曲面优化，从进气端的大口径扩口逐步过渡到中段的收窄结构，再顺滑延伸至尾喷端的收敛造型，全程曲面曲率连续，可有效降低外壳表面的空气阻力，同时套管式的整体结构可将内部的风机、压气机、涡轮组件完全包覆，既可以保护内部精密动力部件不受外界杂物侵蚀，也能引导气流按设计路径流经发动机内部，提升整体动力单元的工作效率。模型在结构细节上做了合理简化，去掉了非核心的外接安装耳、管线接口等附属结构，保留外壳最核心的流道造型与主体轮廓，既可以作为航空动力类教学演示的基础模型使用，也可以作为涡扇发动机整体装配设计中的外壳部件参考，适配不同场景下的设计与展示需求，建模过程中所有曲面都经过连续性检查，不存在破面、重叠面等建模问题，可直接导入各类三维软件做进一步的结构修改与工程出图使用。
