机加工产线工业模块布局三维设计

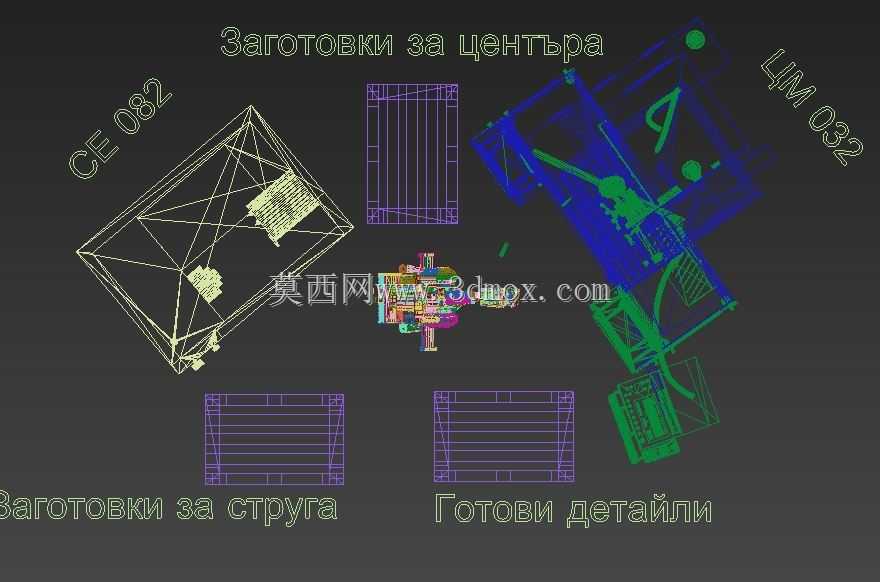

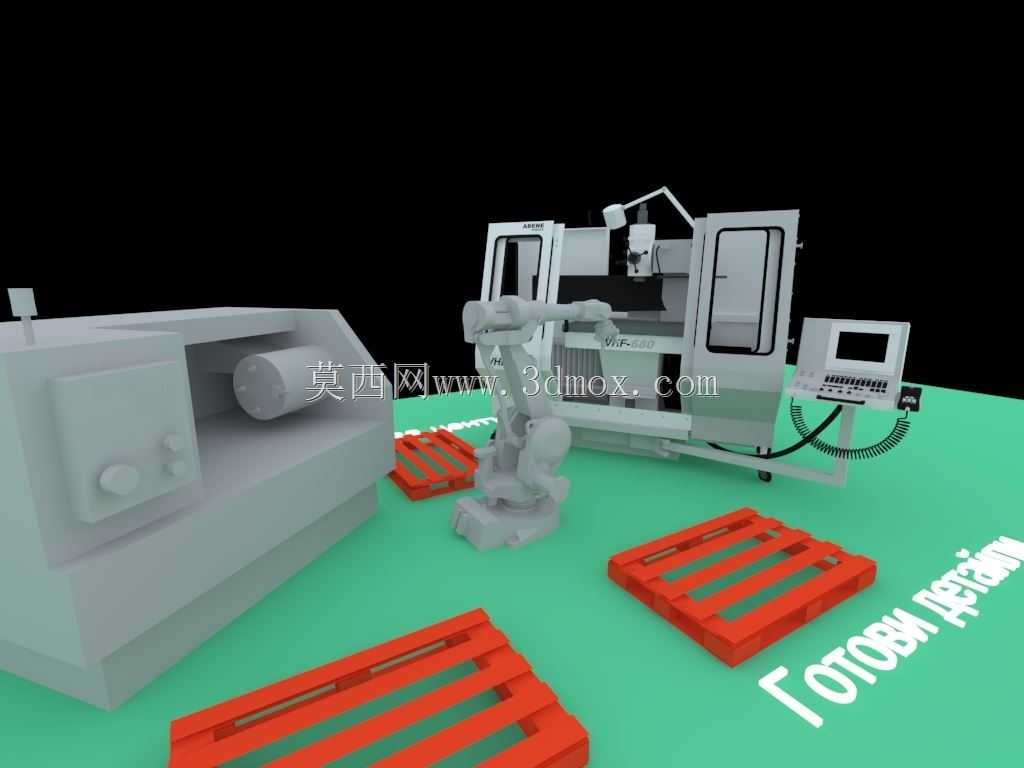

　　这套三维布局方案针对中小批量精密机加工车间的柔性生产需求搭建，核心围绕工序流转效率、设备操作安全距离、物料周转路径三个核心维度做空间排布，适配多品种小批量的离散制造场景，可直接用于新车间规划阶段的空间校验、现有产线改造的方案推演。布局中左侧配置的卧式车床主要承担轴类、盘类零件的粗加工与半精加工工序，设备操作面预留了1.2米的操作人员站立与工件装拆空间，设备后侧预留0.8米的维护检修通道，满足日常换刀、导轨润滑、电气柜检修的操作空间要求，车床的出料端直接对接中间的六轴工业机器人作业半径覆盖范围，无需额外增设中转台即可完成工件在车床与后续加工设备间的自动转运。中间位置的六轴工业机器人采用落地式安装，安装基座与地面的固定边界预留了0.

　　5米的周边操作空间，其作业半径完全覆盖左侧车床的工件装夹位、右侧立式加工中心的工作台交换位，以及地面三个物料托盘的取放位，可完成毛坯上料、工序间工件转运、成品下料的全流程自动化作业，机器人的运动轨迹在布局阶段已做干涉校验，全行程运动过程中不会与周边设备的防护门、操作面板、线缆桥架发生碰撞，机器人周边设置的安全距离符合工业机器人安全设计规范，人员误入作业范围时可触发周边安全光栅的停机信号。右侧配置的立式加工中心承担零件的铣削、钻孔、攻丝等精加工工序，设备采用前置双开门设计，操作面预留1.5米的空间满足防护门完全开启时的工件吊装、夹具更换需求，设备侧面的操作面板位置避开了机器人的运动轨迹，操作人员调试程序时不会处于机器人的作业危险区间。

　　地面布置的三个标准塑料托盘分别承担毛坯存放、工序间待加工工件暂存、成品件临时存放的功能，托盘的摆放位置完全处于机器人的最优取放高度区间，无需额外增加机器人的外部轴即可完成取放作业，托盘之间预留了0.9米的人工通道，满足质检人员抽检工件、运维人员排查设备故障时的通行需求。整个布局的地面采用环氧地坪的视觉标识区分设备区、机器人作业区、人行通道区，不同功能区的色彩边界清晰，可直接用于车间现场的地标划线参考。布局设计阶段已充分考虑设备的外接管线走向，车床的切削液管路、加工中心的压缩空气管路、机器人的动力线缆与信号线缆均采用地面暗敷的方式排布，不会占用地面操作空间，也避免了管线外露被工件转运车剐蹭的风险。

　　各设备的安装地基要求在布局中也做了对应预留，车床与加工中心的地基承重满足设备满负荷运行时的载荷要求，机器人安装基座的地脚螺栓位置已做精准定位，现场施工时可直接按照布局坐标进行预埋。这套布局方案可适配年产10万件中小型精密机加工件的产能需求，单班可减少2名上下料操作人员，工件工序间的转运等待时间压缩40%以上，同时避免了传统人工转运过程中工件磕碰、装夹定位偏差的问题。布局中的设备间距设置也考虑了后续产能扩充的需求，可在现有布局基础上增设一台检测设备与对应的物料台，无需大规模调整现有设备的安装位置，整体产线的柔性扩展能力较强。
