工业型材单头精密切割设备结构设计

　　这款单头切割设备主要面向门窗型材加工、小型金属构件下料、装饰建材裁切等生产场景，在中小型五金加工厂、铝型材门店、板式家具配套加工车间都能见到这类设备的身影，核心用途是完成金属型材、硬质塑料型材、薄壁管材的定尺锯切作业，相比手持式切割工具，它的裁切精度更高、作业安全性更强，能有效降低操作人员的劳动强度，同时避免手持切割带来的切面倾斜、毛刺过大等质量问题。

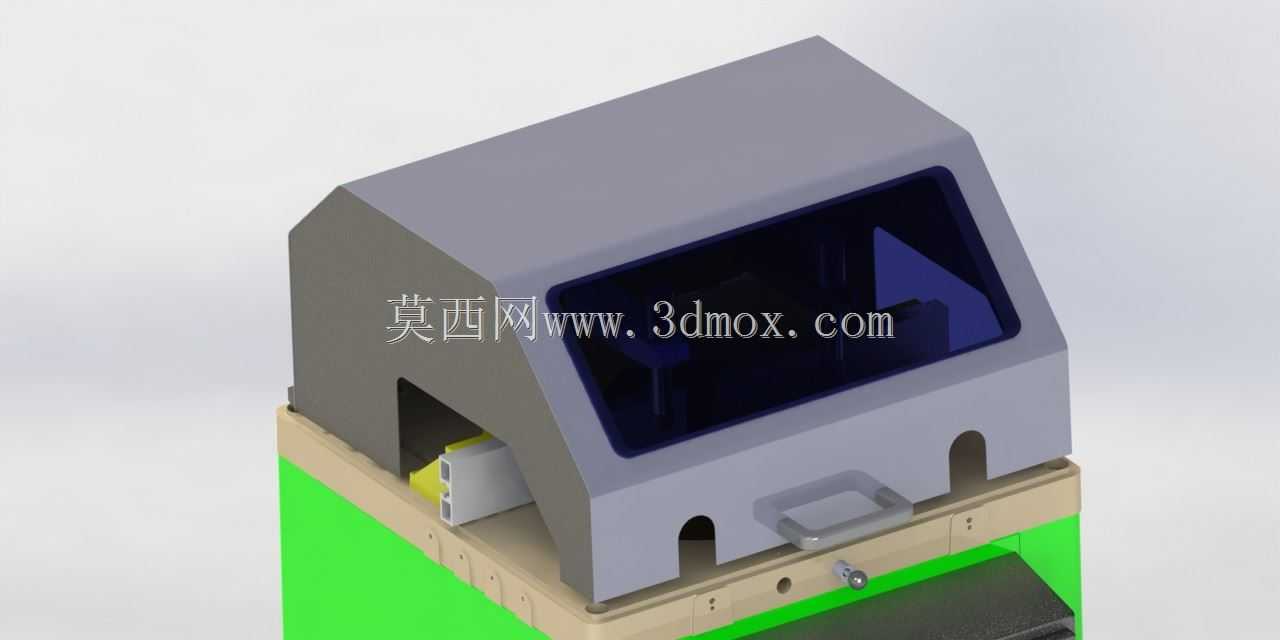

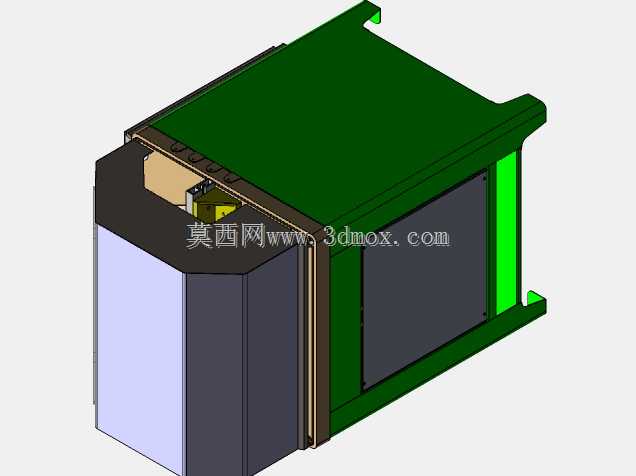

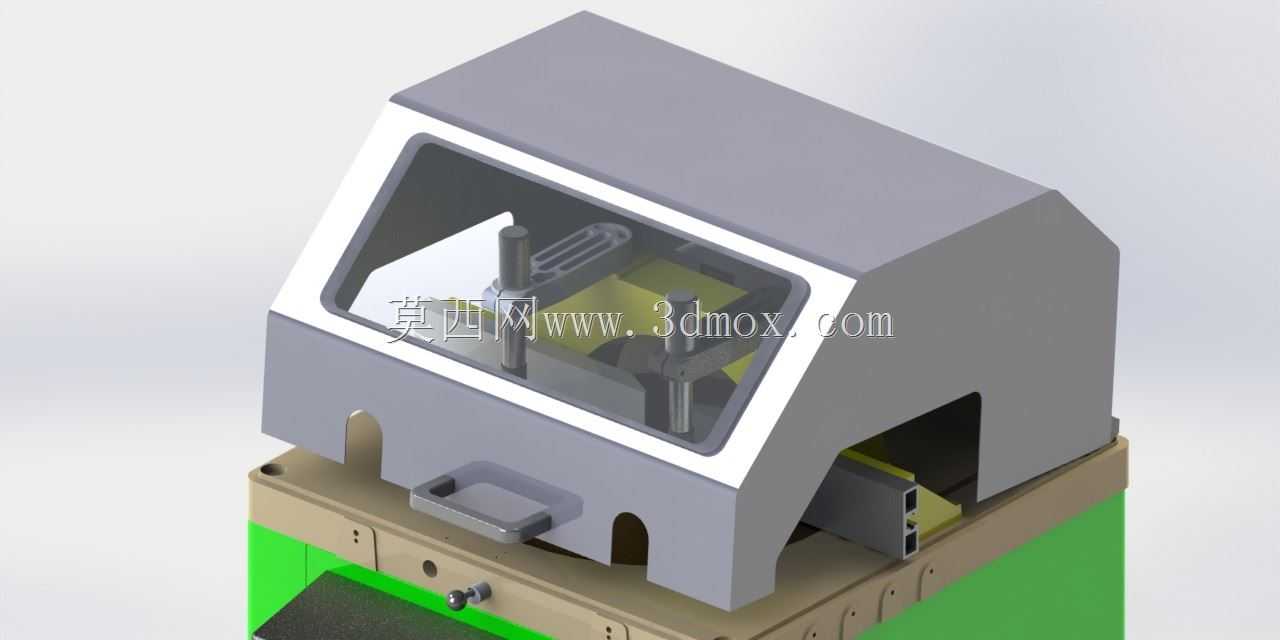

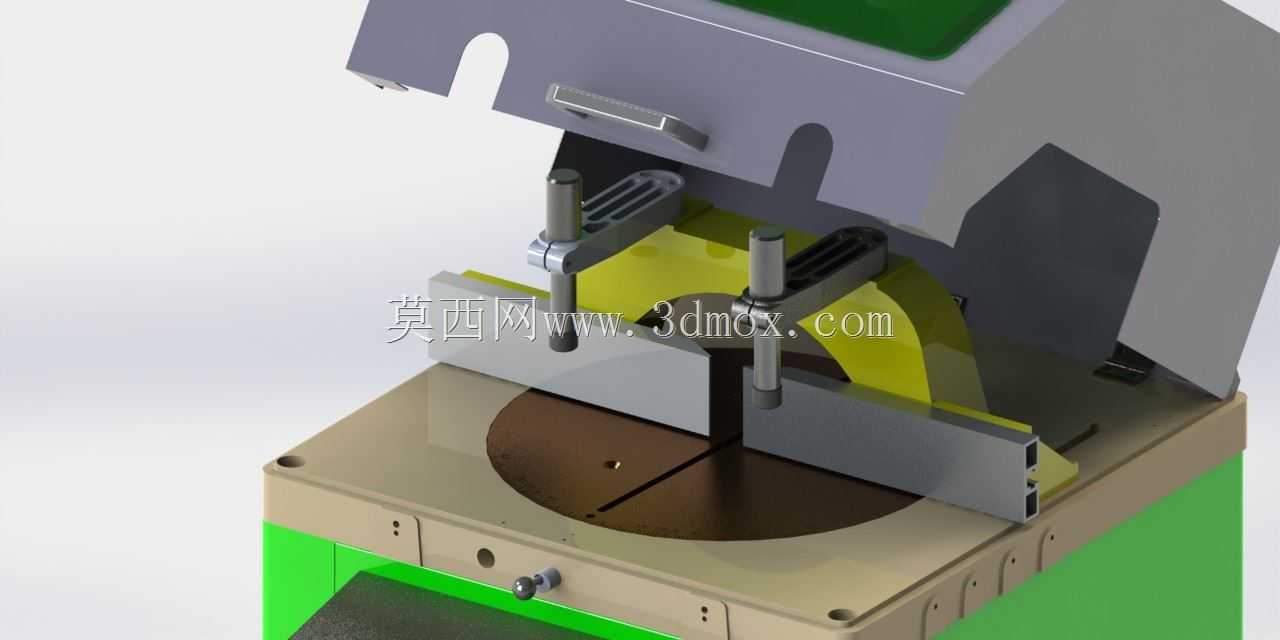

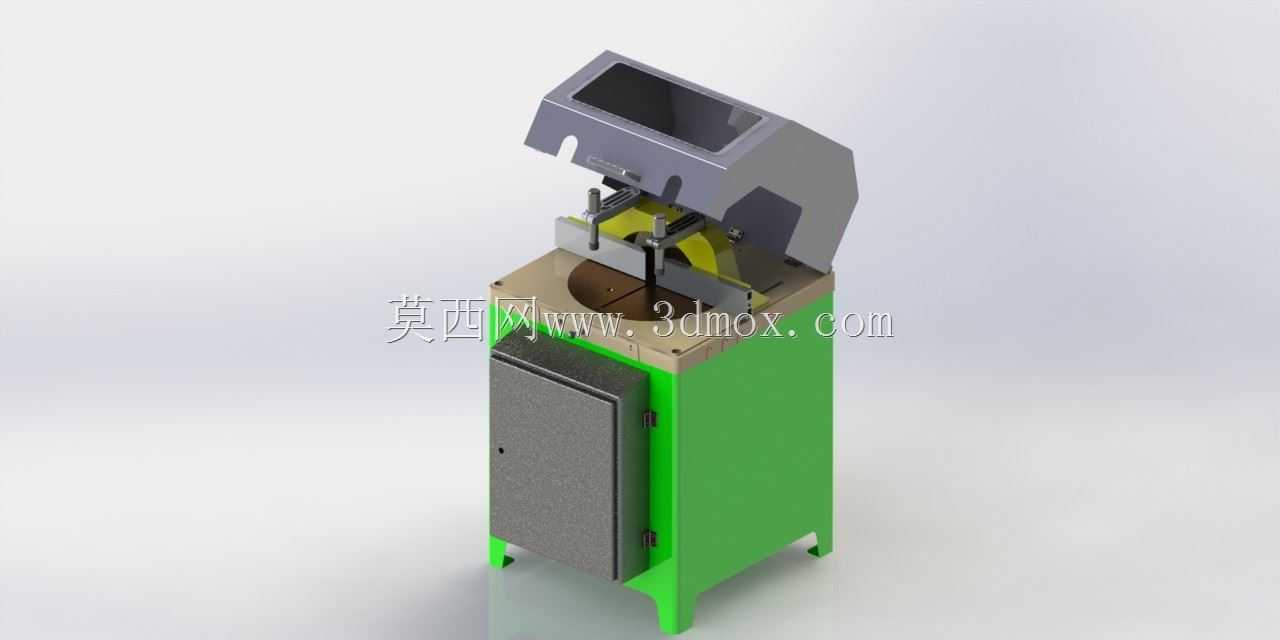

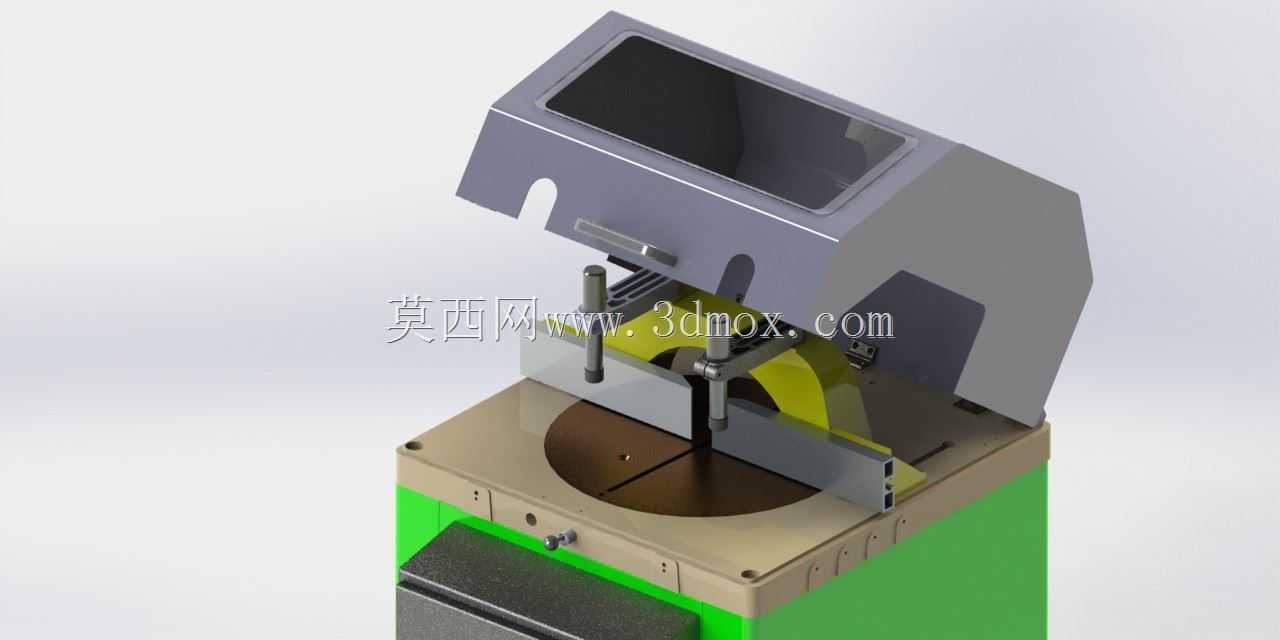

　　从功能结构来看，设备采用立式落地布局，下部为一体式柜体机架，既承担整机的承重支撑作用，也可内置电气控制元件、锯切驱动电机以及切削废料收集结构，柜体侧面设置可开合检修门，方便日常维护时对内部传动部件、电气线路进行检查调整。上部锯切机头采用半封闭防护结构，防护罩可随锯切动作同步开合，既能够阻挡锯切过程中飞溅的切屑与切削液，也能避免操作人员误触高速运转的锯片，符合机械加工设备的安全防护要求。机头部位设置有工件定位夹持机构，可根据待切割型材的截面形状调整夹持块的位置，保证裁切过程中工件不会出现位移，确保切面的平面度与尺寸精度。

　　设计过程中优先考虑了设备的作业稳定性，机架采用钢板折弯焊接成型，底部设置四个可调支撑脚，可根据安装地面的平整度调整高度，保证整机放置水平，避免高速锯切过程中出现共振抖动。锯切进给采用手动压杆式操作结构，操作人员可根据不同材质的硬度灵活控制进给速度，针对薄壁铝型材、PVC型材这类易变形材料，可降低进给速度避免材料崩边，针对实心碳钢小截面工件可适当提高进给效率，这种操作结构相比全自动进给结构成本更低、维护更简便，非常适合小批量多品种的加工场景。设备的操作按钮集中设置在机头侧方的易操作位置，紧急停止按钮布置在操作人员伸手可及的位置，一旦出现异常可快速停机，规避安全风险。

　　安装边界方面，设备整机占地尺寸约为0.8平方米，无需额外预埋地脚螺栓，放置在硬化的车间地面上调整好水平即可投入使用，对安装场地的要求较低，适合小型加工车间的场地布局。设备的进料方向无额外结构遮挡，可支持长度6米以内的长型材进料作业，出料侧预留足够的工件承接空间即可，不需要配套复杂的上下料辅助机构。锯切机头的最大开合高度可满足截面高度150mm以内的型材裁切需求，夹持机构的最大开合宽度可适配200mm宽度以内的工件，覆盖了绝大多数常规民用型材、工业小型型材的加工尺寸范围。

　　在细节设计上，锯切工位的工作台面采用耐磨钢板制作，表面设置有刻度标尺，方便操作人员快速定位工件的裁切长度，减少反复测量的辅助时间。机头的转动铰接部位设置有防尘密封结构，可阻挡切屑进入铰接转轴，避免长期使用后出现转动卡滞的问题。设备的电气线路全部内置在柜体与走线槽内，外部无裸露线路，既可以避免切屑刮破线路造成漏电风险，也能让整机外观更加整洁。切削冷却系统采用微量喷雾式结构，相比传统的大流量切削液喷淋，可减少切削液的消耗量，同时避免切屑随切削液大面积流淌，保持作业场地的整洁。

　　这类单头切割设备的结构设计没有追求过度的自动化功能，而是聚焦在小型加工场景的实际需求上，在保证裁切精度与作业安全的前提下，尽可能简化结构、降低设备的维护难度，让没有经过长期专业培训的操作人员也能快速上手使用。设备的所有易损件都采用通用标准件，锯片、夹持块、密封件等配件都可在常规五金市场采购，不需要定制特殊配件，能够有效降低设备的后期使用成本。
