数控板材切割作业仿真设备结构展示

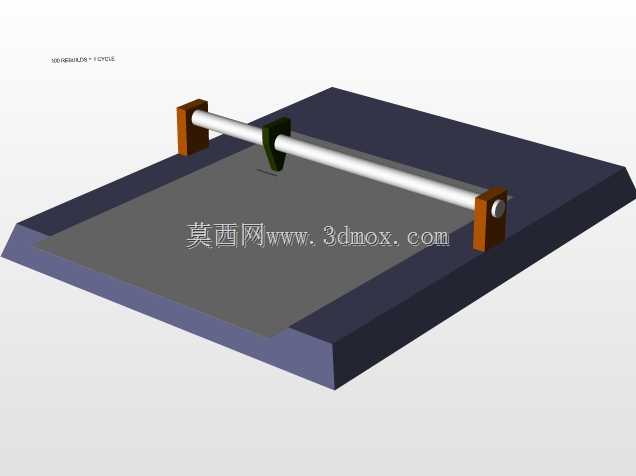

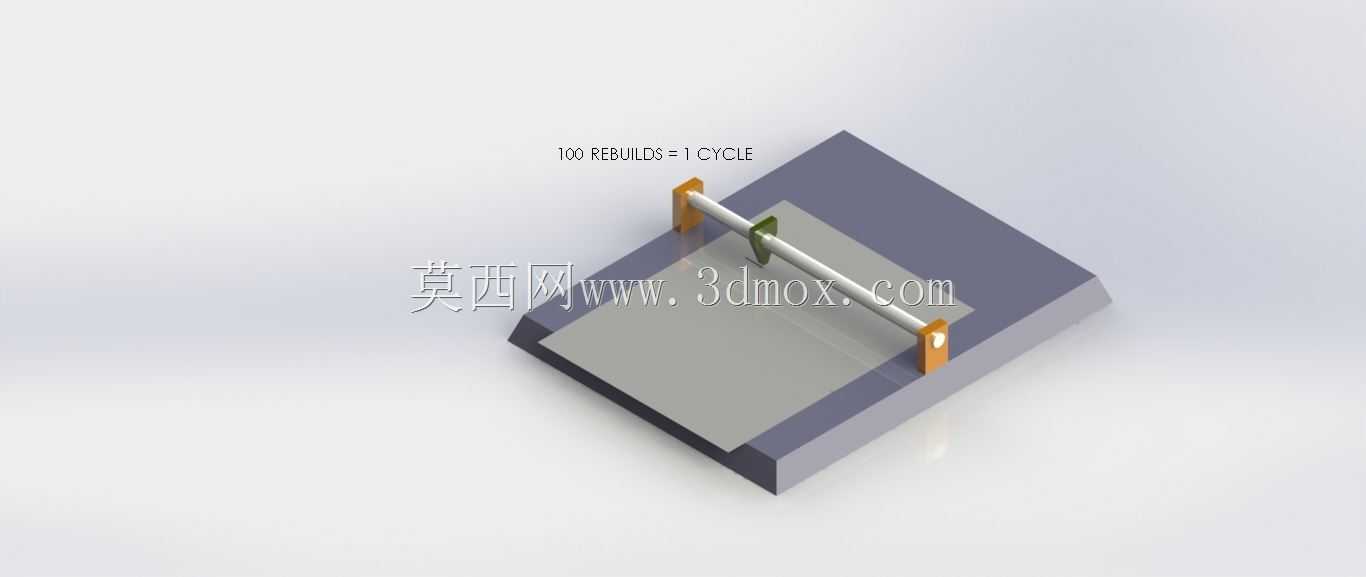

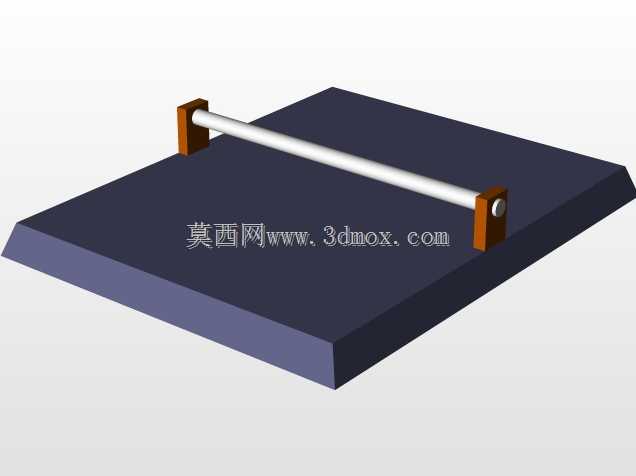

　　在钣金加工、金属板材下料的生产场景中，这类数控切割设备是车间下料工段的核心作业单元，日常承担碳钢板、不锈钢板、铝合金板等多种材质板材的定尺切割、异形轮廓裁切任务，不管是工程机械结构件的毛坯下料、机箱机柜的板材裁切，还是五金制品的异形件落料，都能通过这类设备完成高精度的轮廓成型，替代传统手工划线、半自动切割的作业模式，大幅降低下料环节的尺寸误差，减少后续铣削、打磨的二次加工余量。从结构设计逻辑来看，这套仿真模型还原了设备的核心运动架构：底部为整体式焊接承载底座，作为整台设备的安装基准面，底座上平面加工有T型槽用于定位待加工板材，同时承载纵向运动的导轨副，两侧的纵向支撑座搭载横向运动的横梁组件，横梁上配置可沿横向滑移的切割头安装滑座，

　　切割头可沿垂直方向做进给运动，以此实现X、Y、Z三个轴系的联动，覆盖工作台面范围内任意位置的切割作业。设计过程中重点考虑了运动部件的刚性匹配，横梁采用箱型截面结构，在保证整体轻量化的同时避免高速运动过程中的结构形变，两侧纵向导轨选用重载直线导轨搭配齿轮齿条传动副，兼顾长行程运动的定位精度与承载能力，切割头滑座则采用滚珠丝杠传动，保证垂直方向进给的响应速度与位置精度，能够适配火焰切割、等离子切割等不同切割工艺的头组安装需求。从安装边界来看，设备的整体占地尺寸适配常规中小型钣金车间的工位布局，底座的安装孔位按照通用工业厂房的地面预埋螺栓规格设计，不需要额外做特殊的地基处理，设备周边预留的操作空间满足板材上下料、日常维护检修的作业需求，

　　电控柜、气源或等离子电源等配套单元可布置在设备侧方的预留区域，不会额外占用过多车间通道空间。这套仿真结构完整还原了设备的运动逻辑，在建模过程中对各运动副的配合间隙、运动行程做了等效还原，能够直观演示切割头沿预设轨迹运动完成板材轮廓切割的完整作业循环，对于刚接触数控切割设备的结构设计人员来说，可以通过模型清晰理解三轴联动切割设备的布局逻辑，在做新设备改型、车间工位布局规划时，能够直接参考模型的结构尺寸、运动边界做方案推演，避免出现运动干涉、安装空间不足等设计问题。实际生产中这类设备的切割轨迹通过数控系统预设，可直接导入CAD绘制的零件轮廓图自动生成切割路径，模型中还原的横梁运动行程、切割头的作业覆盖范围，

　　刚好匹配常规工业板材的标准幅面，不需要对板材做多次移位装夹就能完成整板的多零件排样切割，有效提升板材的利用率，减少边角料的浪费。设备的两侧支撑座做了加高防护设计，能够阻挡切割过程中产生的飞溅熔渣，避免飞溅物损伤纵向导轨的传动部件，切割头位置预留了除尘接口的安装位，可配套车间的除尘系统收集切割过程中产生的烟尘，符合车间作业的职业健康防护要求。从结构细节来看，各运动轴的限位装置、原点检测开关的安装位置都在模型中做了对应还原，能够直观看到设备硬限位、软限位触发的位置边界，在做设备维护、故障排查时，可以通过模型快速定位各检测元件的安装位置，提升现场检修的效率。对于三维建模从业者来说，这套模型的结构拆分逻辑完全按照实际设备的装配层级搭建，从底座组件、纵向传动组件、横梁组件、切割头滑座组件到各紧固件、标准件的装配关系都清晰可查，可作为同类切割设备建模的结构参考，也能用于数控加工实训环节的设备结构认知教学，帮助学员快速理解数控切割设备的作业原理与结构组成。
