施迈茨冷却系统用离心式风机叶轮结构

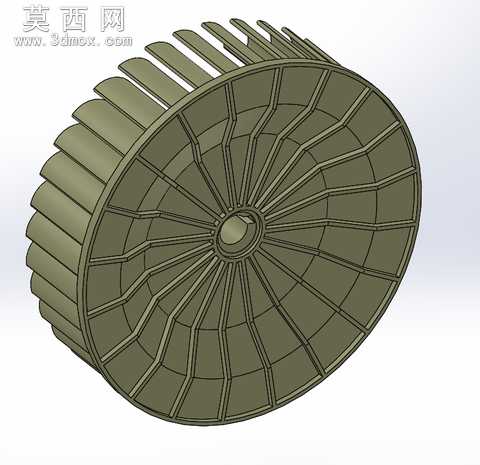

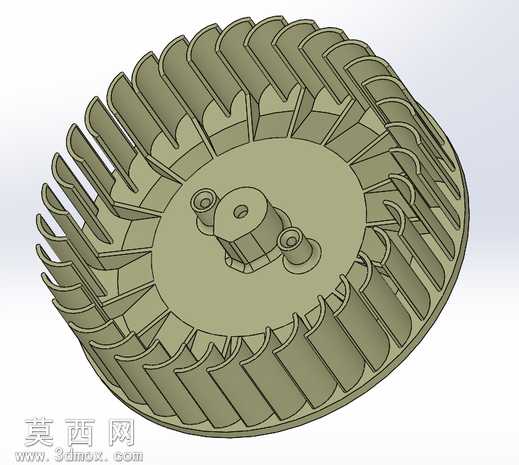

本模型为应用于施迈茨冷却系统的离心式风机叶轮，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循流体机械叶轮的设计规范，从中心轮毂结构到周向排布的叶片均采用实体特征逐步构建，未使用外部导入特征，所有结构尺寸均可通过参数表直接调整，适配不同规格冷却系统的风量风压需求。模型整体采用一体化建模思路，中心轮毂设置有标准安装轴孔与定位凸台，轴孔周边预留了紧固件安装位，可直接与驱动电机输出轴完成装配定位，无需额外设计转接结构。周向均匀排布的前倾式离心叶片采用圆弧过渡曲面设计，叶片与轮盘、轮盖的连接位置均做了圆角过渡处理，既避免了建模过程中的应力集中特征，也还原了实际注塑或冲压加工中的工艺圆角要求，叶片的弧度、倾角与排布密度经过参数化优化，可在旋转过程中高效带动气流沿径向甩出，形成稳定的冷却气流。模型渲染阶段采用哑光工程塑料材质，还原了尼龙加玻纤材质的表面质感，光线照射下可清晰呈现叶片的曲面弧度与轮毂的装配结构，无过度夸张的反光效果，完全贴合工业零部件的真实视觉表现。结构设计上，轮盘外侧设置有一圈环形加强筋，既提升了叶轮整体的结构强度，避免高速旋转过程中叶片出现形变，也可在旋转过程中起到一定的气流导流作用，减少轮盘边缘的气流紊流。建模过程中对叶片的阵列特征做了几何约束，确保所有叶片的形状、角度、安装位置完全一致，避免因阵列误差导致的旋转动平衡问题，中心安装位的同轴度公差在建模时做了特征约束，保证装配后叶轮的旋转稳定性。整体模型无冗余几何特征，所有结构均服务于冷却送风的功能需求，既可以作为冷却系统设计的零部件直接调用，也可作为离心叶轮设计的参考模板，通过调整叶片数量、弧度、轮毂直径等参数快速衍生出不同性能的叶轮结构。
