高精度涡扇发动机涡轮叶轮结构设计

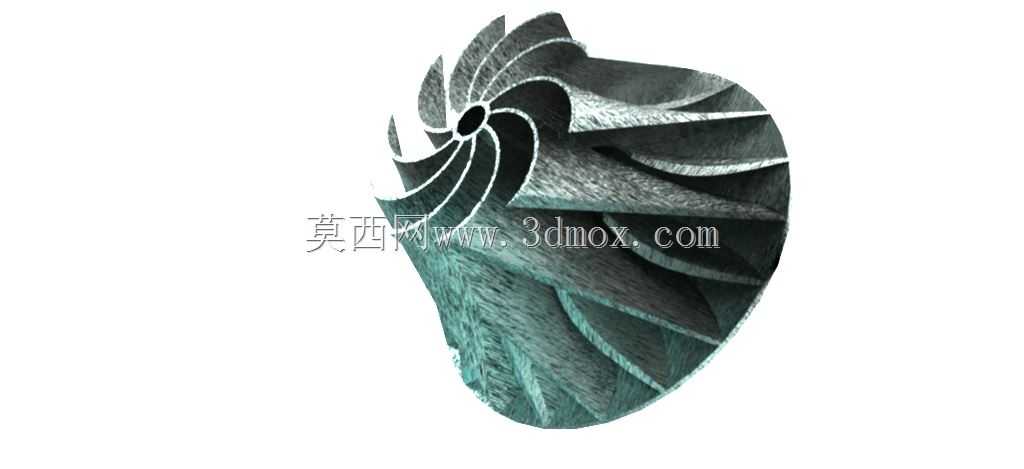

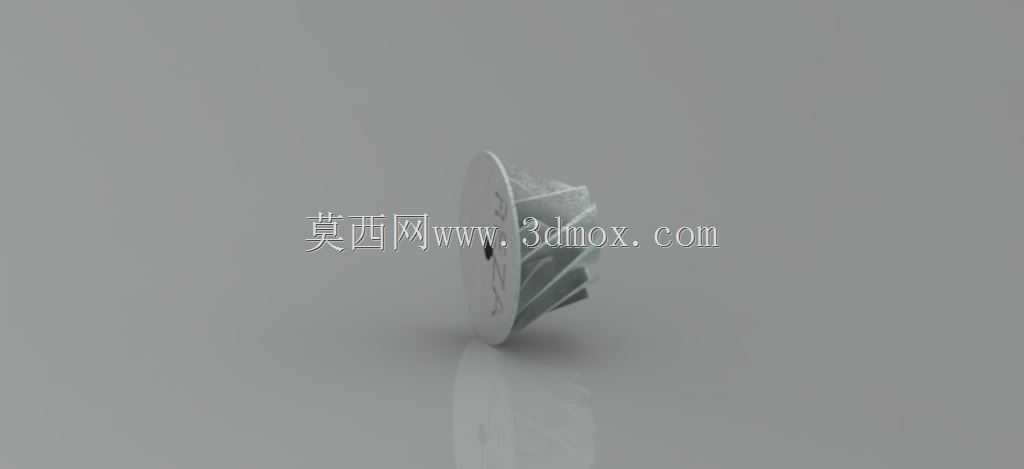

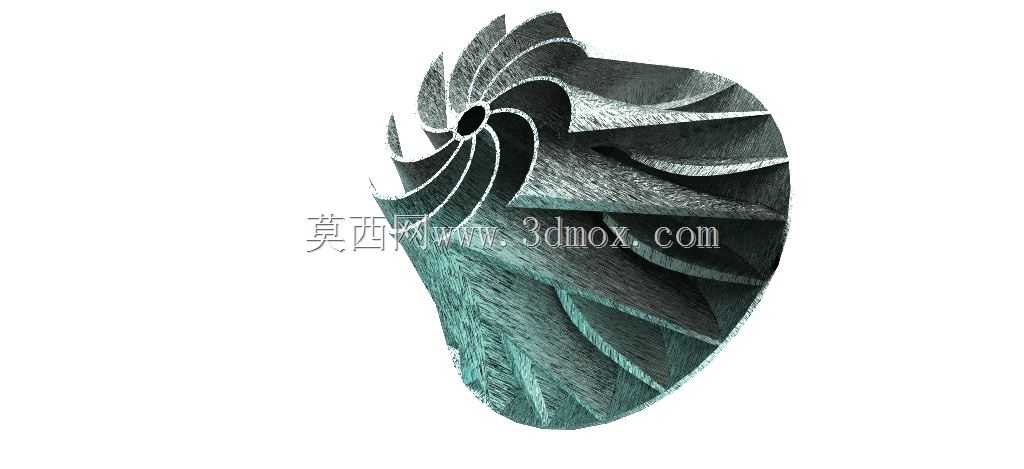

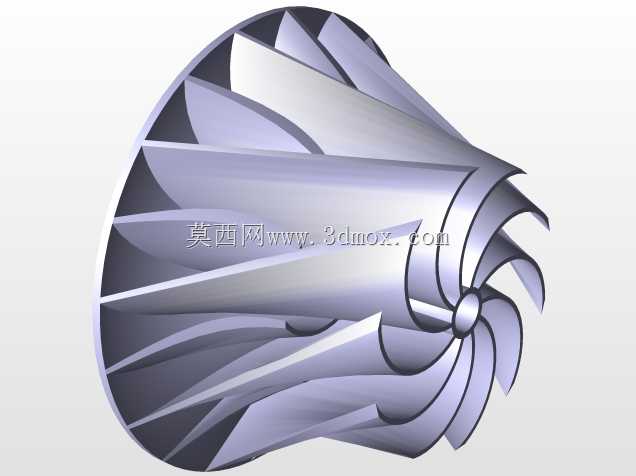

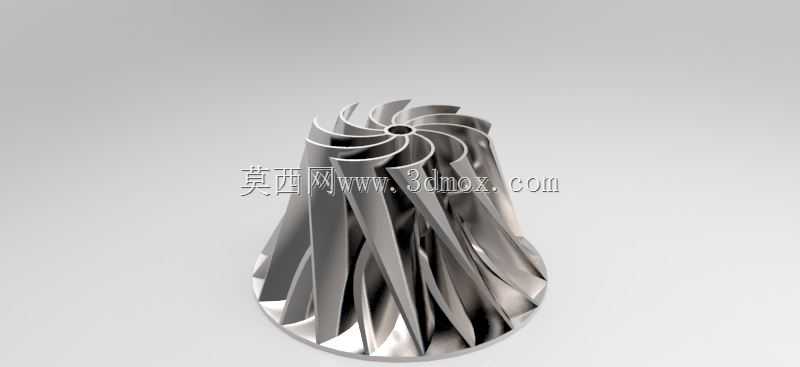

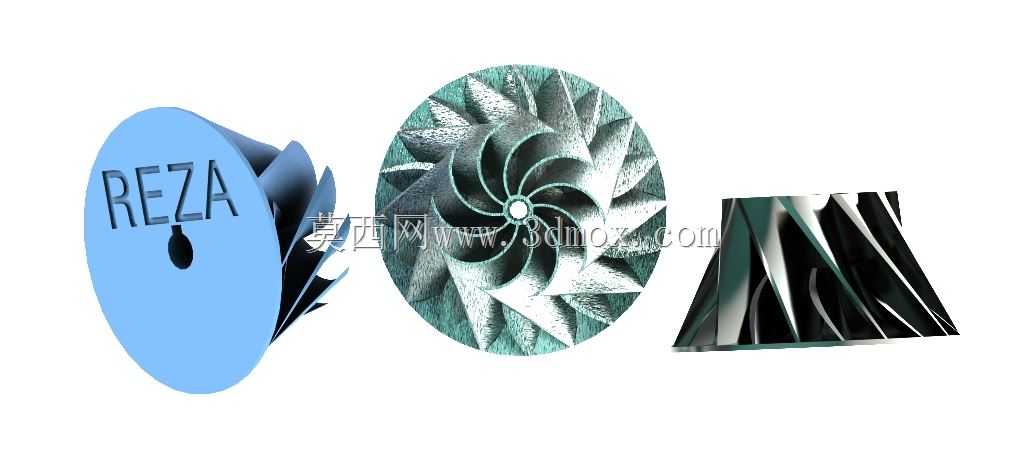

在航空推进系统、小型燃气轮机、车用涡轮增压器的核心做功单元里，涡轮叶轮是直接承接高温高压燃气能量、将流体焓降转化为轴系旋转机械能的核心部件，其结构设计合理性直接决定整套动力装置的效率、运行寿命与可靠性边界。这款涡扇发动机涡轮叶轮采用三元流扭曲叶片构型，叶片沿径向从轮盘中心向外缘延伸过程中，叶型安装角、弦长、厚度均沿叶高方向做连续渐变设计，匹配燃气在流道内从径向转为轴向的流动轨迹，最大程度降低气流在叶道内的分离损失与二次流损耗。从安装边界来看，叶轮中心设置带定位止口的轴孔，可与涡轮轴采用过盈配合加端面键的连接形式，传递大扭矩工况下的载荷，轮盘背部做等强度减薄设计，在保证高速旋转下轮盘应力不超材料许用值的前提下，尽可能降低转动惯量，提升动力响应速度。实际工况中，涡轮叶轮长期处于800-1200摄氏度的高温燃气冲刷环境，同时承受每分钟数万转带来的离心载荷、燃气脉冲动载荷以及温度梯度带来的热应力，因此叶片前缘做了小圆角钝化处理，避免高温燃气冲蚀导致的叶片前缘缺口损伤，叶根与轮盘衔接位置采用大圆角过渡，消除应力集中点，降低疲劳裂纹萌生概率。从设计思路层面，这款叶轮的叶片数量经过流场仿真迭代优化，既保证叶道对气流的导流约束能力，避免叶片过少导致的流道扩散损失过大，又控制叶片数量过多带来的摩擦阻力增量与轮盘载荷提升，叶顶间隙在设计时预留了适配高温工况下的热膨胀量，同时兼顾装配公差与运行变形量，避免叶顶与机匣刮碰，又尽可能减小间隙泄漏损失。在行业应用场景中，这类结构的涡轮叶轮不仅适配小推力涡扇航空发动机的低压涡轮段，也可经过材料适配调整后，应用于分布式能源系统的微型燃气轮机、重型柴油机的涡轮增压器、甚至氢燃料电池系统的空气压缩机涡轮端，不同应用场景下可根据工质参数、转速要求调整叶片厚度、轮盘直径与轴孔配合尺寸。从结构特性来看，叶轮整体为一体化铣削成型构型，不存在叶片与轮盘的连接焊缝，从根源上避免了连接位置的强度薄弱点，叶片型面为光滑连续的自由曲面，表面粗糙度设计要求达到Ra0.8以下，降低气流与壁面的摩擦阻力，同时减少高温杂质在叶片表面的附着积垢。在安装适配层面，叶轮的轴向定位依靠轴肩与锁紧螺母实现，端面设置有平衡去重区域，可在动平衡测试时通过去除少量材料实现G1级以上的动平衡精度，满足高速旋转下的振动控制要求，避免运行过程中因不平衡量导致的轴系振动超标、轴承过早失效等问题。设计过程中需要反复校核不同转速下的叶片变形量，确保在最高工作转速下，叶片的径向伸长量不超过叶顶预留间隙，同时校核叶片的固有频率，使其与燃气激励频率、轴系旋转频率避开共振区间，防止运行过程中出现叶片共振断裂故障。流道设计上，相邻叶片构成的收敛流道从入口到出口过流面积逐步减小，匹配燃气膨胀做功过程中的比容变化，保证气流在流道内均匀加速，将压力能与热能高效转化为推动叶轮旋转的动能，轮盘的型线设计也匹配气流的轴向转向趋势，减少轮盘表面的气流滞止损失。
