V型六缸内燃发动机整机结构三维建模

　　在乘用车动力总成、小型船舶动力、固定式发电机组的配套选型场景中，V型六缸发动机凭借运转平顺性、动力输出密度的平衡优势，始终占据中大排量动力单元的核心应用位置。这套三维结构完整还原了V6发动机从核心做功组件到外围辅助系统的全部装配关系，没有做过度的外观简化，每一处配合面的连接逻辑、管线的走向排布都完全参照量产机型的实际装配状态搭建，能直接用于结构原理教学、动力舱布局校核、改装方案推演等实际工程场景。

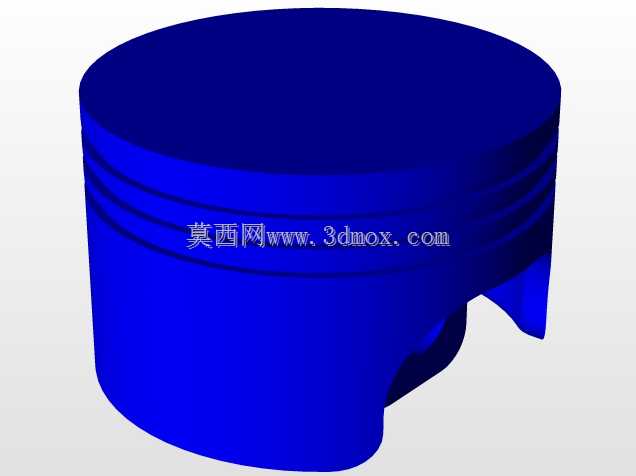

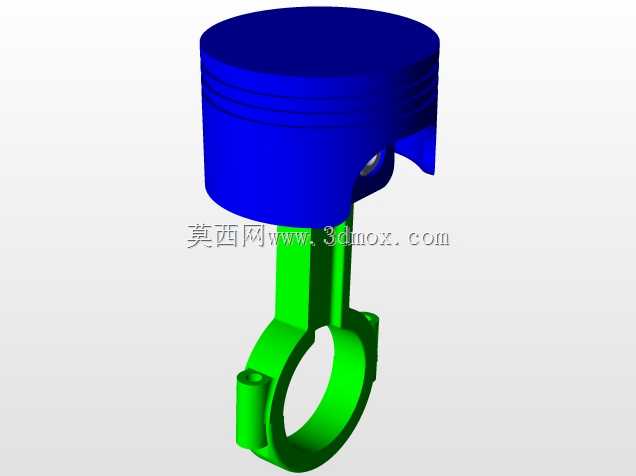

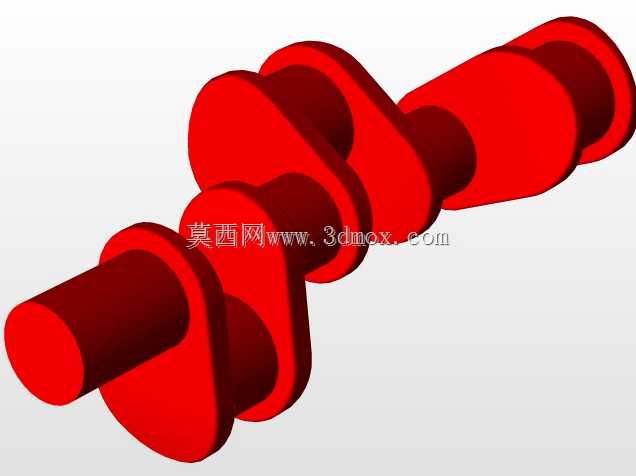

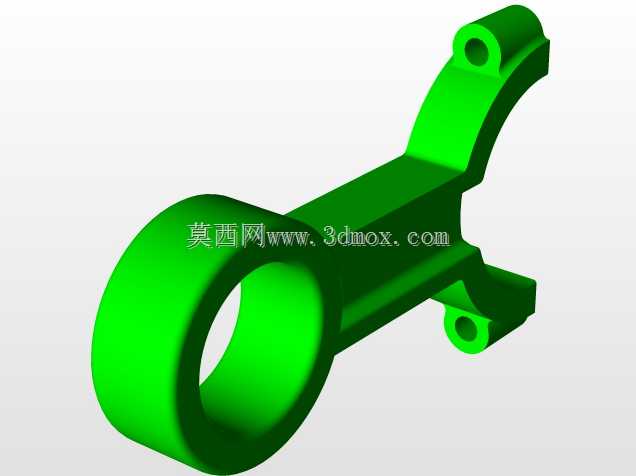

　　从功能实现逻辑来看，模型将两列气缸呈60度夹角对称排布在曲轴两侧，这种布局从根源上抵消了直列六缸过长的轴向尺寸问题，同时相比V8机型减少了往复运动部件的数量，在保证六缸机做功连续性优势的前提下，兼顾了紧凑性与运转平顺性。做功组件部分，活塞、连杆、曲轴的配合关系完全按照实际运动干涉边界设计，活塞销与连杆小头的配合间隙、连杆大头与曲轴轴颈的装配定位、曲轴平衡块的配重轮廓都做了精准还原，转动曲轴时可以直观观察到六个活塞按照预设点火顺序交替完成上下行程的运动状态，没有出现运动干涉或者行程错位的问题。

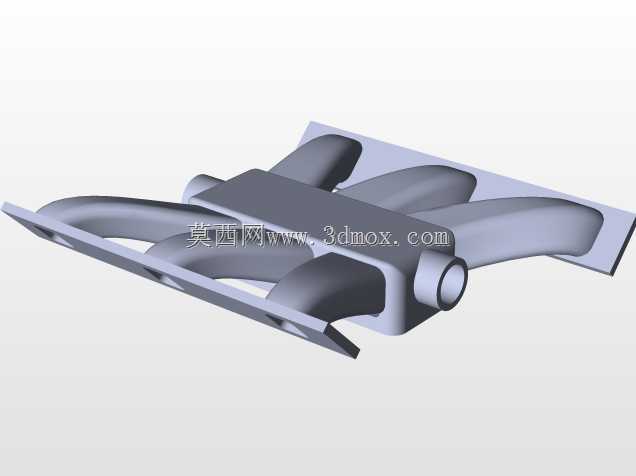

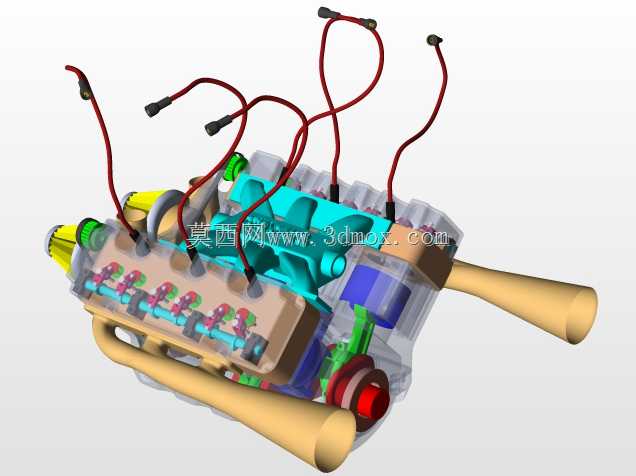

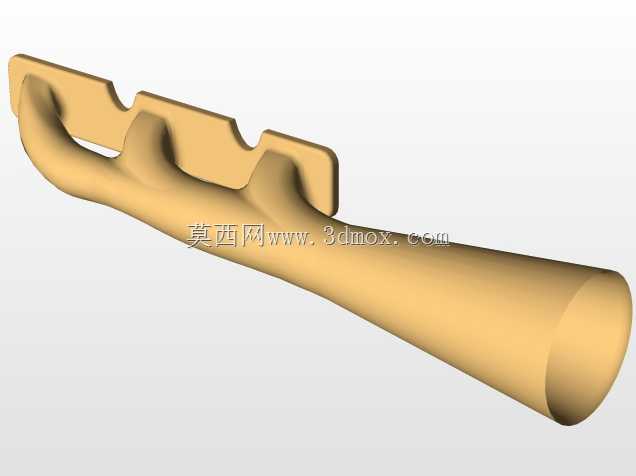

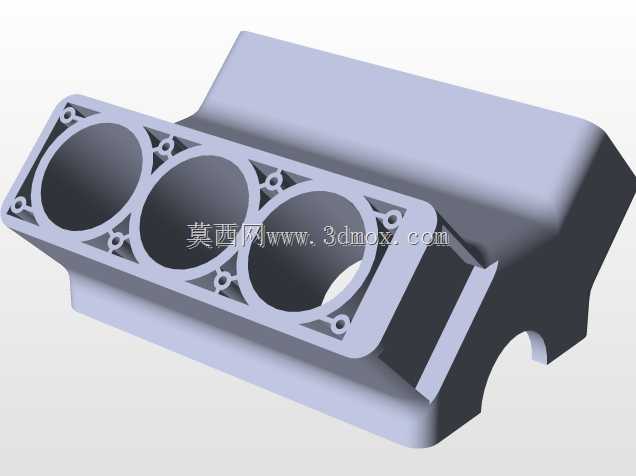

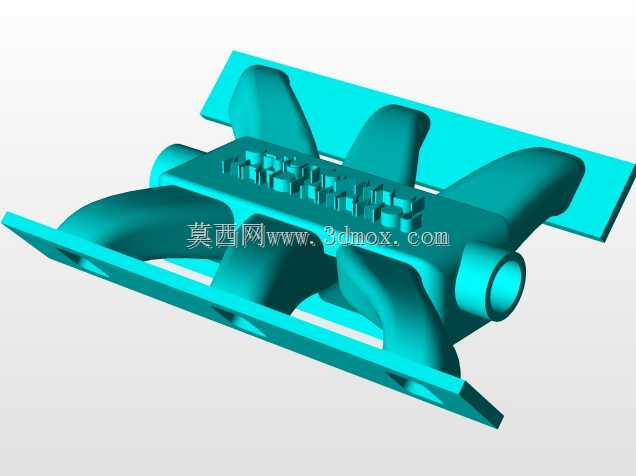

　　外围辅助系统的建模没有做省略处理，点火系统的高压分缸线按照实际点火顺序对应连接到每一个气缸的火花塞位置，走线避开了排气侧的高温区域，固定卡扣的位置也参照实车布置做了还原，不会出现管线与运动部件干涉的问题。进排气系统部分，两侧的进气歧管对应每一个气缸的进气道做了等长设计，保证各缸进气量的一致性，排气歧管采用了双侧四出？不，是双侧三出的独立管路设计，最终汇总到两侧的排气出口，管路的弯曲半径完全考虑了排气背压的控制要求，没有出现直角弯折这类不符合工程实际的结构。冷却系统的水道在缸体内部的走向虽然做了透明化处理，但可以清晰看到水道环绕每一个气缸套的布置逻辑，保证缸体各区域温度均匀，避免局部过热导致的变形问题。

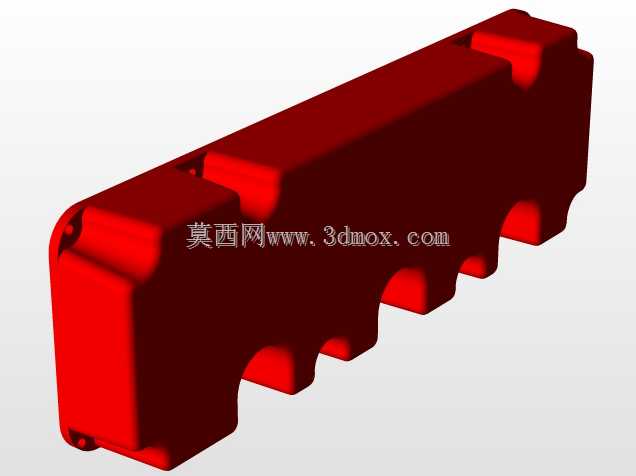

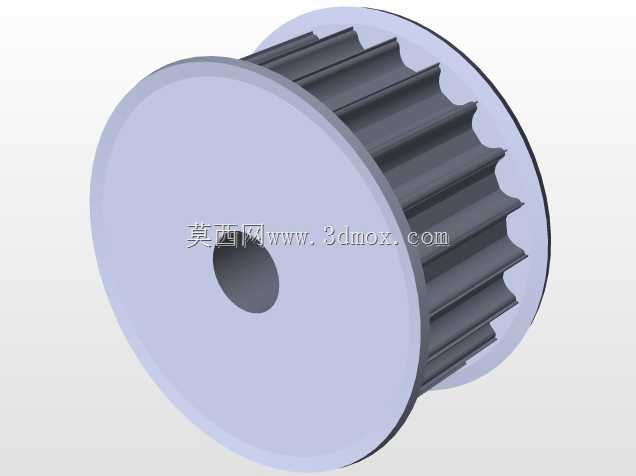

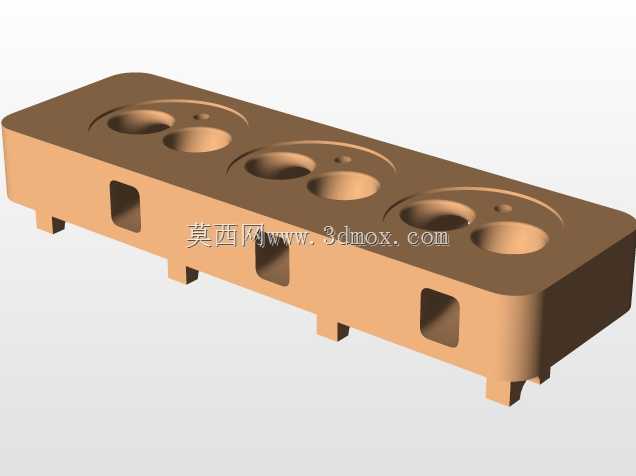

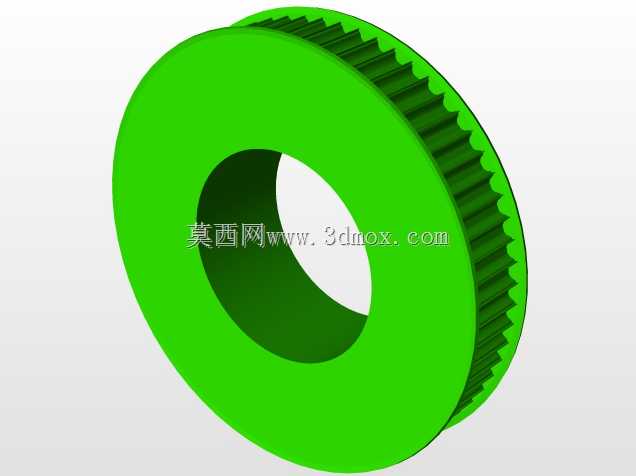

　　设计思路上，这套模型没有追求外观的炫酷效果，而是完全以工程实用性为核心，所有部件的分模逻辑、装配顺序都和实际生产装配流程一致。比如缸盖与缸体的连接螺栓位置，按照受力均匀的原则对称排布，螺栓的规格、沉孔深度都符合紧固件装配的标准要求；气门室盖的密封胶条安装槽、油底壳的密封面结构都做了完整还原，能直观看到密封结构的设计逻辑，方便学习者理解发动机防渗漏的设计要点。前端的附件驱动轮系虽然没有把发电机、空调压缩机这类外围附件全部做出来，但轮系的安装位置、皮带的走向预留了足够的安装空间，后续如果需要拓展附件模型，可以直接在现有基础上装配，不需要调整核心缸体的结构。

　　从安装边界尺寸来看，这套模型的整体轮廓尺寸完全参照量产3.0L排量V6自然吸气发动机的实际尺寸搭建，轴向长度控制在550mm左右，宽度在650mm左右，高度（含进气歧管）在700mm左右，发动机悬置的安装点位置在缸体两侧的预设凸台上，位置和尺寸完全符合乘用车前置后驱车型的动力舱安装标准，做整车总布置校核的时候，可以直接调用这个模型放入动力舱，不需要额外调整安装点位置或者缩放尺寸。进气口、排气出口的连接法兰尺寸、位置也和通用量产配件的标准一致，后续匹配进气管路、排气头段的时候可以直接对接，不需要重新设计法兰接口。

　　很多初学发动机建模的设计者容易忽略细节的装配逻辑，比如分缸线的长度预留、活塞在上止点时与气门的避让间隙、曲轴前后油封的安装位置，这些细节在这套模型里都做了准确的还原。比如活塞在上止点位置时，气门开启的最大升程位置与活塞顶部的气门坑完全对应，不会出现气门撞活塞的干涉问题；分缸线的长度刚好满足发动机运转时的抖动余量，不会因为过短被拉扯断裂，也不会因为过长和周边高温部件接触导致老化加速。油底壳的深度设计也考虑了机油存储量与车辆通过性的平衡，既保证了足够的机油容量满足润滑需求，又不会因为油底壳过低导致车辆行驶中被磕碰损坏。

　　对于结构设计从业者来说，这套模型可以作为V型发动机设计的参考模板，理解多缸发动机的平衡设计思路、各系统的布局逻辑；对于教学场景来说，透明化的缸体设计可以让学习者直观看到内部的运动关系，比拆解真实发动机更方便观察内部的做功过程；对于改装爱好者来说，准确的安装边界尺寸可以用来提前测算改装部件的安装空间，比如更换大流量进气歧管、改装排气头段的时候，提前在模型里做干涉检查，避免实际改装时出现部件装不上的问题。整个模型的装配层级清晰，每一个部件都可以单独拆分编辑，不需要拆解整个装配体就能修改单个零件的参数，不管是做结构优化还是做原理演示，都能满足实际使用的需求。
