复古怀表盖风格装饰徽章结构设计

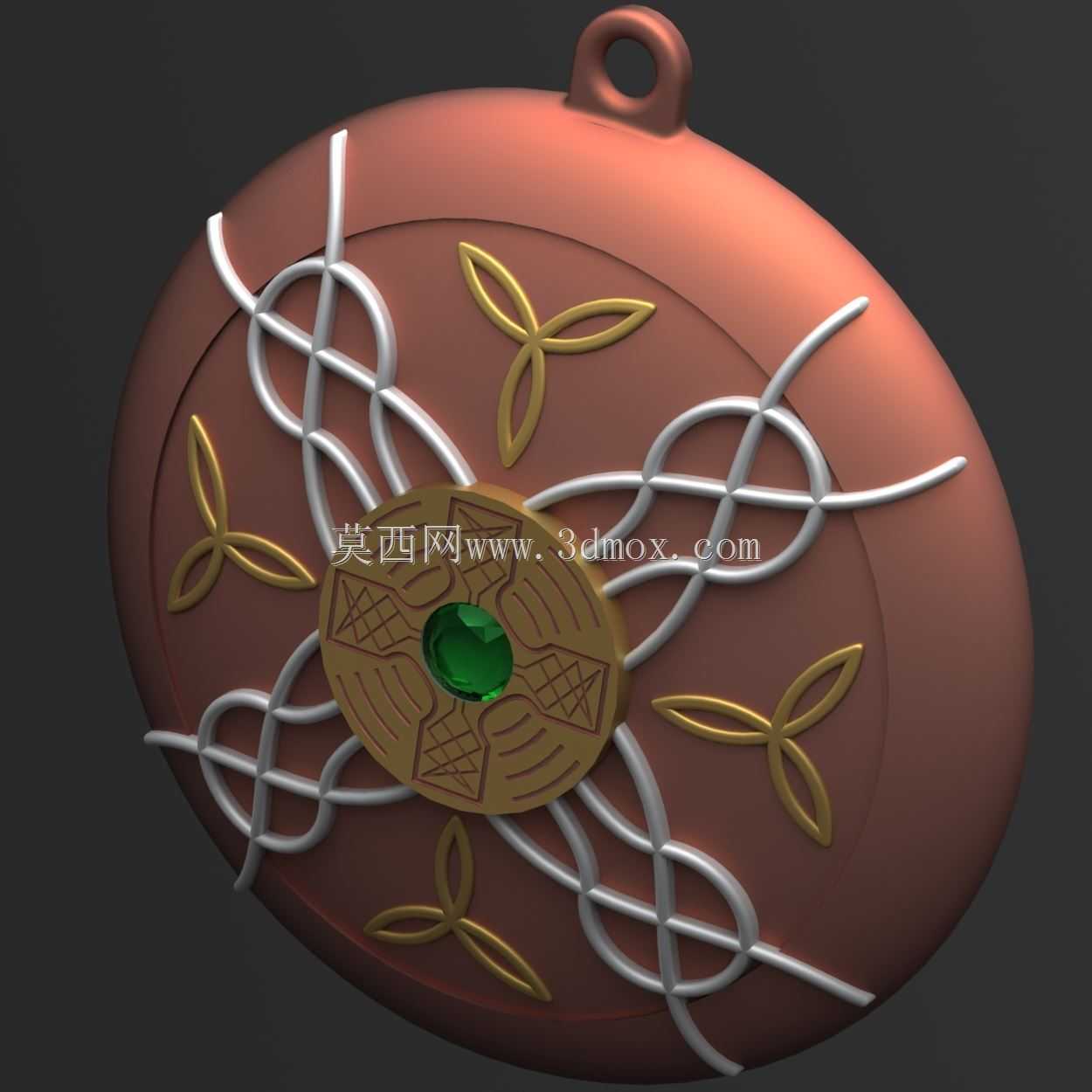

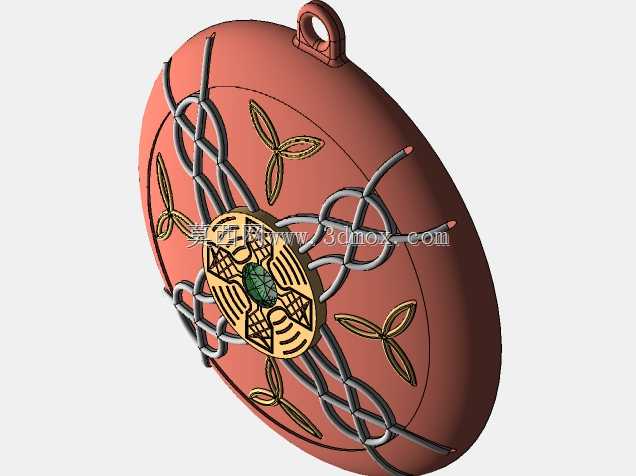

　　这款装饰徽章的设计原型脱胎于老式怀表的防尘外盖结构，在做结构方案的时候，首先考虑的是这类饰件的实际佩戴与陈列场景——既可以作为随身挂坠搭配挂绳使用，也可以嵌入定制礼盒、纪念册作为装饰嵌件，甚至可以通过背部预留的胶位粘贴在文创产品表面做标识饰件，适配的应用场景覆盖了文创周边、纪念配饰、工艺摆件装饰多个方向。整体外形采用椭圆轮廓，顶部一体化设计了穿挂用的吊环结构，吊环的内孔做了圆角过渡处理，避免穿挂绳或者金属挂链的时候出现锐边割损配绳的问题，吊环与主体的连接位置做了加厚的圆弧过渡，从结构强度上规避了挂接位置受拉扯断裂的风险，这个位置的壁厚比主体平均壁厚高出1.2mm，在做三维建模的时候特意做了应力分散的曲面处理，就算日常佩戴过程中受到磕碰、拉扯，也不会出现吊环脱落的问题。主体的曲面弧度参考了老式怀表盖的微弧隆起设计，这种曲面一方面在视觉上更有复古质感，另一方面相比平面结构，抗挤压、抗形变的能力更强，就算受到正面的外力按压，曲面的应力分散特性也能避免表面出现凹陷变形。表面的装饰结构做了分层设计，最外层是交错的绳结状凸起饰条，这些饰条不是简单的贴图纹理，而是做了0.8mm的凸起高度，边缘全部做了R0.2的圆角处理，既可以在后续做表面处理的时候实现分色电镀的效果——比如主体做红铜色氧化、绳纹饰条做亮银镀铬、叶形纹饰做黄铜镀金，中间的嵌宝位做宝石镶嵌，分层的结构高度差刚好可以遮挡不同镀层的分界位置，不会出现镀层混色的问题；

　　同时凸起的纹理也能在日常使用中减少光滑表面的划痕外露，就算有轻微的摩擦痕迹，也会被纹理的凹凸结构掩盖，不会像光面饰件那样稍微有划痕就非常明显。中间的核心装饰区做了八边形的基座结构，基座表面雕刻了对称的几何纹路，中心预留了圆形的嵌宝槽，槽位做了内凹的卡位台阶，可以适配直径6mm的弧面宝石或者仿宝石饰件，安装的时候只需要在槽位点少量结构胶，把饰件压入台阶位就可以固定，不需要额外的卡扣结构，简化了装配流程。围绕中心基座均匀分布了六组叶形装饰凸起，每组叶形的轮廓都做了流畅的曲面过渡，和外层的绳纹饰条形成错落的层次，整个表面的装饰元素全部采用对称布局，在建模的时候通过圆周阵列的方式保证每一组纹饰的位置精度，避免出现布局偏移影响视觉效果。

　　做壁厚设计的时候，主体的平均壁厚控制在1.8mm，既不会因为壁厚过薄导致压铸或者3D打印的时候出现结构缺损，也不会因为壁厚过厚导致整体重量过大，作为随身挂坠佩戴的时候不会有明显的坠重感。背部的结构做了平整化处理，没有多余的凸起结构，如果作为嵌件使用的话，平整的背部可以完全贴合安装基面，不会出现安装缝隙；如果需要做别针结构的话，背部的平整平面也有足够的空间粘贴或者焊接别针底座，不需要额外修改主体结构。在做结构校验的时候，特意检查了所有的凸起纹饰的脱模斜度，所有垂直于分型面的结构都做了1.5度的脱模斜度，不管是采用合金压铸生产，还是采用光固化3D打印做样件，都可以顺利脱模，不会出现结构卡模的问题。表面的所有锐边都做了圆角处理，

　　没有尖锐的棱角，作为随身配饰使用的时候不会刮蹭衣物或者皮肤。整体的尺寸控制在长轴45mm、短轴35mm、总厚度8mm的范围内，这个尺寸不管是拿在手里把玩，还是作为挂坠佩戴，大小都比较合适，不会因为尺寸过大显得突兀，也不会因为尺寸过小导致表面纹饰细节模糊。外层的绳纹饰条和叶形纹饰的凸起高度做了差异化设计，绳纹饰条凸起高度0.8mm，叶形纹饰凸起高度0.5mm，中心基座凸起高度1.2mm，通过不同的凸起高度形成丰富的视觉层次，就算是做单色的表面处理，也能通过光影的变化呈现出清晰的纹饰细节，不会因为所有纹饰高度一致导致图案显得平淡。在建模过程中，所有的曲面都做了连续性校验，避免出现曲面褶皱、接缝错位的问题，保证后续加工出来的实物表面流畅顺滑，没有突兀的棱线。
