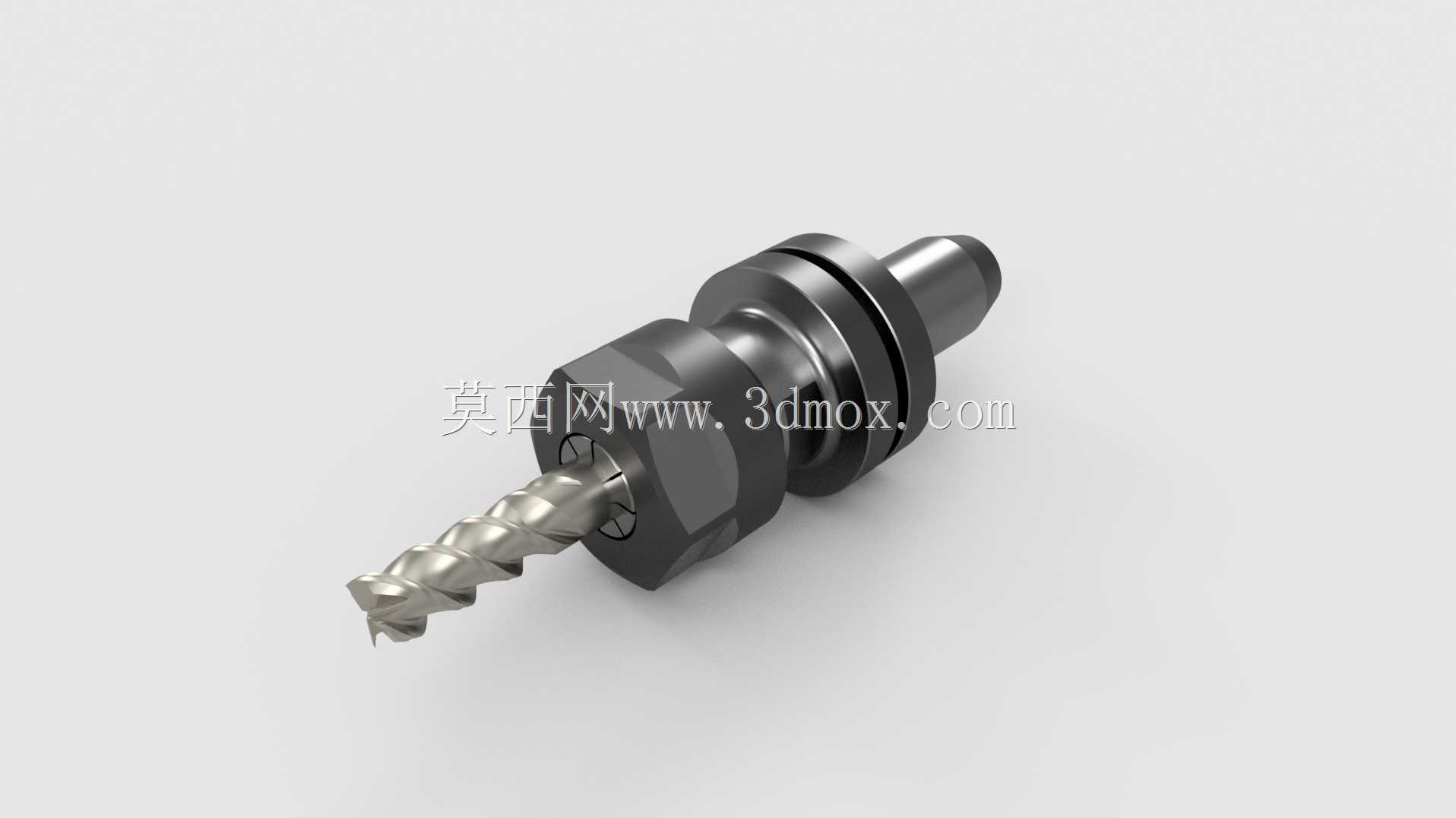

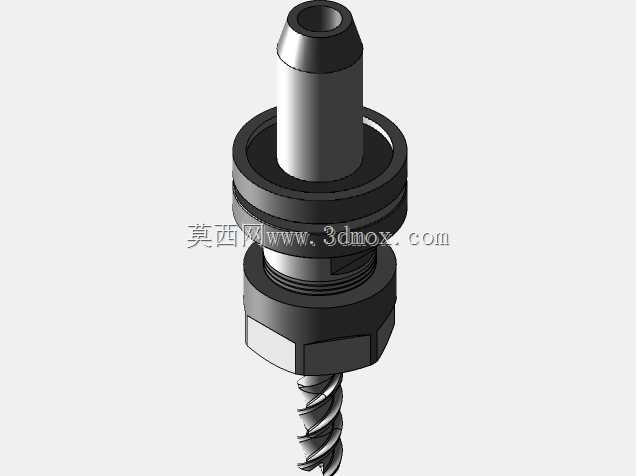

TormachTTSER20弹簧夹头刀架结构

　　在小型数控铣削、桌面级加工中心的日常加工场景里，刀具装夹的同轴度、夹持刚性直接决定了加工面的光洁度与刀具寿命，这套适配Tormach TTS快换系统的ER20夹头刀架，正是针对紧凑型机床快换刀需求设计的装夹部件。从实际加工场景来看，这类刀架主要适配小行程台式数控铣床、教学用加工设备，以及小型机加工工坊的单件小批量生产场景，相比传统的ER刀柄锁紧结构，它匹配TTS系统的锥面定位方式，换刀时不需要反复校准刀具伸出长度，能大幅缩短单件加工的换刀辅助时间，尤其适合频繁换刀的多工序铣削、钻削作业。

　　从功能特性上看，这套结构核心是通过ER20夹头的弹性收缩实现对直柄刀具的抱紧，适配直径1-13mm范围的直柄铣刀、钻头、铰刀等常规切削刀具，夹头与刀柄本体的锥面配合精度控制在0.01mm以内，能保证高速旋转时的动平衡表现，避免加工过程中出现刀具振颤、让刀的问题。刀架本体的定位段采用TTS标准的短锥结构，锥面与机床主轴端面贴合后，通过主轴内部的拉钉拉紧即可完成定位，不需要额外的法兰锁紧结构，整体结构紧凑，径向尺寸控制在32mm以内，能在小型机床的有限行程内避让工件与夹具，不会因为刀柄尺寸过大产生加工干涉。

　　设计思路上，这套结构优先考虑了快换场景下的重复定位精度，刀柄的定位锥面做了淬硬处理，表面硬度达到HRC58-62，能承受频繁换刀带来的摩擦损耗，长期使用也不会因为锥面磨损导致定位精度下降。夹头锁紧螺母采用了带滚珠的防松结构，锁紧时的摩擦力更小，只需要用标准ER扳手施加合适扭矩就能达到足够的夹持力，不会因为锁紧力过大导致螺母螺纹损伤，也能避免夹持力不足出现刀具打滑的问题。刀柄尾部的拉钉接口完全匹配TTS系统的标准尺寸，安装时不需要对拉钉伸出长度做额外调整，更换同系列不同规格的刀架时，主轴端面到刀尖的长度误差可以控制在0.02mm以内，批量换刀后不需要重新对刀，能直接调用预设的加工程序。

　　从安装边界来看，这套刀架装入主轴后，主轴端面到螺母端面的伸出长度为42mm，配合ER20夹头的常规刀具伸出量，整体刀具悬伸控制在合理范围内，能兼顾刚性与加工深度需求，加工深度25mm以内的型腔、台阶面时，不会因为刀柄与工件侧壁碰撞。刀柄的冷却通道预留了中心出水的接口空间，适配带内冷功能的小型主轴时，可以直接加装内冷管，实现切削液直达切削区域，提升铝合金、塑料等易粘刀材料的加工效率。日常维护时，只需要定期清理锥面的切屑残留、给锁紧螺母的螺纹添加少量润滑脂，就能长期保持装夹精度，不需要复杂的拆解保养，非常适合小型加工场景的低维护需求。

　　在实际选型适配时，需要注意这套刀架仅适配TTS标准主轴接口，不能直接用于BT30、ER主轴等常规机床接口，搭配对应的TTS刀座使用时，可以提前在机床外完成刀具预调，把每把刀的长度参数提前录入系统，换刀时直接装入主轴即可启动加工，对于多品种小批量的加工任务，能把单工序换刀时间压缩到10秒以内，相比传统的螺栓锁紧刀柄效率提升非常明显。夹头部分采用标准ER20规格，不需要定制专用夹头，市面上常规的ER20弹性夹头都可以直接适配，用户可以根据加工刀具的直径灵活更换对应规格的夹头，不需要额外采购专用配件，使用成本更低。
