科幻手持移相器道具结构三维设计

这款手持移相器的结构设计，最初是面向影视实景拍摄、线下科幻主题展陈互动场景开发的手持交互道具，区别于纯外观展示类的概念模型，整体结构完全按照真人单手握持的人机工程边界做尺寸约束，握持段的截面周长控制在110mm以内，适配绝大多数成年使用者的手掌围度，整机长度控制在220mm范围内，竖直握持段长度120mm，前端功能段伸出长度100mm，整体重心落在握持段上方20mm区域，长时间持握不会出现前端坠手的疲劳感，完全满足实拍过程中演员反复做抬臂、指向、操作按键等连贯动作的使用需求。

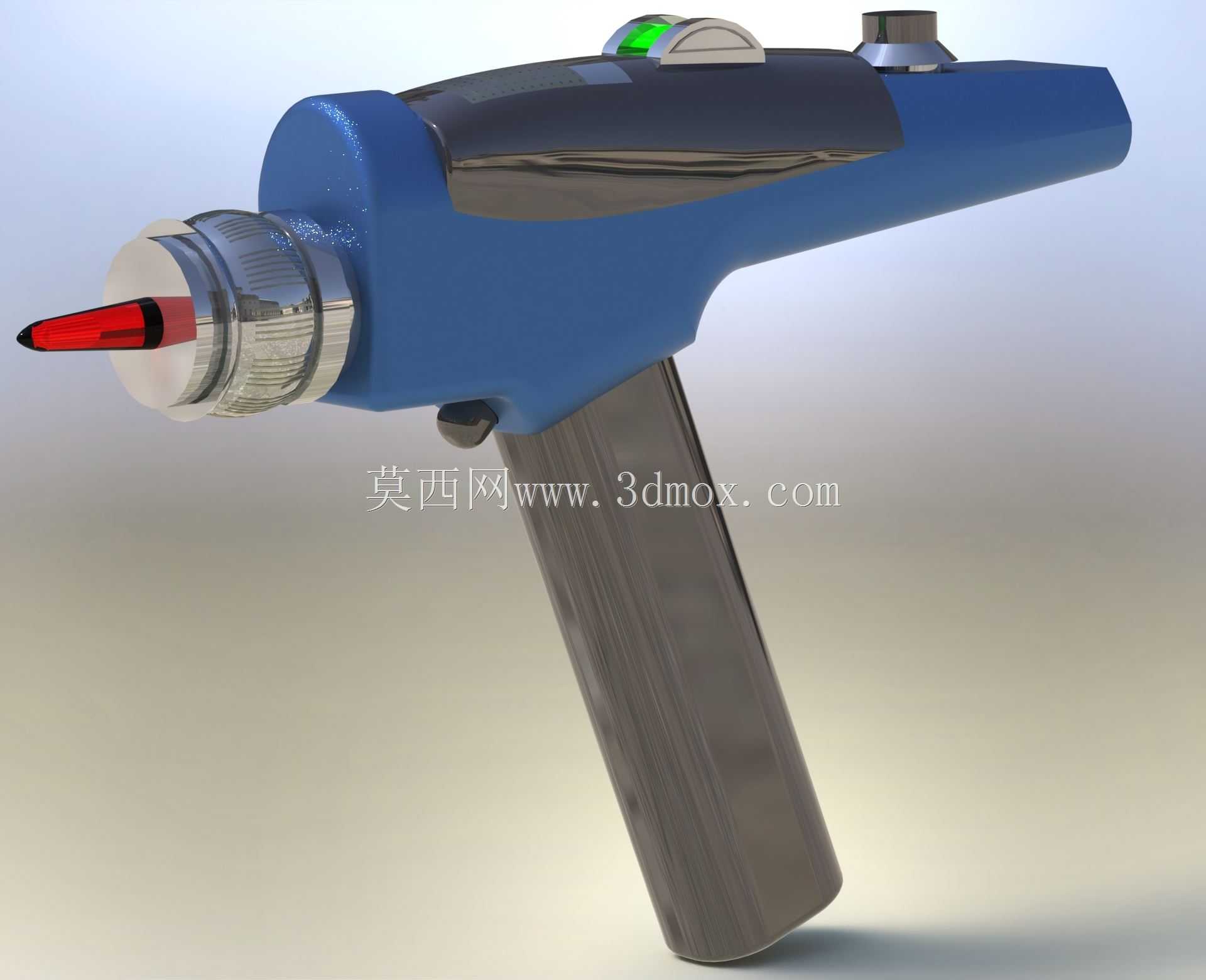

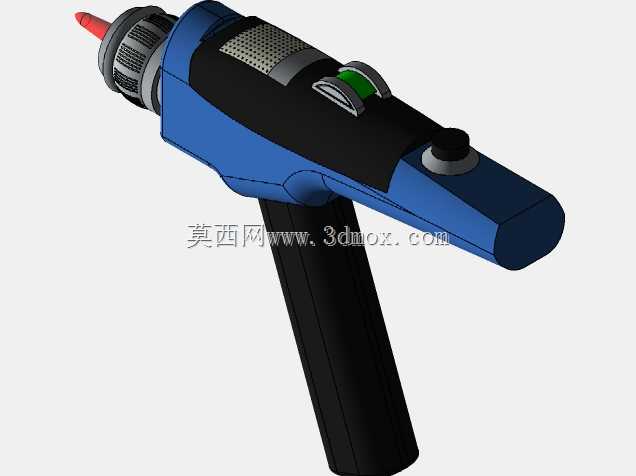

从功能分区的结构排布来看，前端的红色发射端头采用阶梯轴式的嵌套结构，端头与主体外壳之间设置了滚花调节环，环身的滚花纹理深度0.8mm，既可以在实体道具制作时实现端头焦距调节的阻尼转动手感，也能在外观上强化工业设备的精密质感；调节环后侧的金属质感压圈做了1.5mm的凸台限位，避免转动调节时出现环件轴向窜动的问题。主体上半部分的功能集成区，分别设置了状态指示窗与调节旋钮，指示窗位置对应内部可加装LED状态灯的安装位，预留的安装空间尺寸为12mm*8mm*5mm，可直接嵌入常规0805封装的贴片灯组与限流元件，不需要额外对壳体做二次切削加工；顶部的调节旋钮做了防滑齿结构，旋钮的转动行程设置为300度，内部预留了电位器的安装卡位，可实现多档位状态切换的实体交互反馈。

壳体的结构设计采用上下分壳的拼接方案，分模线沿着设备的侧面棱线布置，完全隐藏在视觉观察的弱侧区域，合壳位置预留了2.0mm宽的止口结构，上下壳的配合间隙控制在0.1mm以内，既可以保证壳体拼接后的整体刚性，也能避免合模缝外露影响外观质感。握持段的外壳做了细微的磨砂面纹理设计，对应实体制作时的表面处理工艺，可提升握持时的摩擦力，避免手持操作时出现打滑脱落的问题；握持段前侧的扳机式按键，按键的按压行程设置为3mm，按键与壳体之间预留0.2mm的活动间隙，内部预留了轻触开关的安装位，按压触发力度控制在1.5N，符合日常手持设备的按键操作手感习惯。

在安装边界的设计上，整个壳体的内部空腔做了统一的壁厚控制，主体外壳壁厚均匀设置为2.5mm，所有的转角位置都做了R1.2mm的圆角过渡，既可以满足3D打印制作时的最小壁厚要求，也能适配注塑开模的工艺约束，避免出现壁厚不均导致的缩痕问题。内部的元器件安装位都设置了对应的定位柱与螺丝孔位，所有螺丝孔都做了铜螺母嵌装的预留沉孔，沉孔深度4mm，可嵌入M2规格的热熔铜螺母，反复拆装也不会出现螺孔滑牙的问题。设备尾部的结构做了圆弧收边处理，没有尖锐的棱角，避免持握或者互动过程中出现磕碰划伤的风险，整体外轮廓的所有外露棱边都做了R0.5mm的倒角处理，完全符合实体道具的安全使用标准。

从实际应用的拓展性来看，这套结构除了用于影视道具制作，还可以直接适配主题乐园的互动手持终端改装，内部空腔的剩余空间可容纳蓝牙模块、小型锂电池与触发电路板，不需要对原有壳体结构做大规模修改，就能实现与场馆内互动装置的信号联动；同时结构的模块化分区设计，也方便后续做外观改款，只需要替换前端端头、顶部功能件的外饰件，就能快速衍生出不同设定的同系列手持设备，大幅降低同系列道具的开发周期与制作成本。
