高精度电子数显游标卡尺三维建模作品

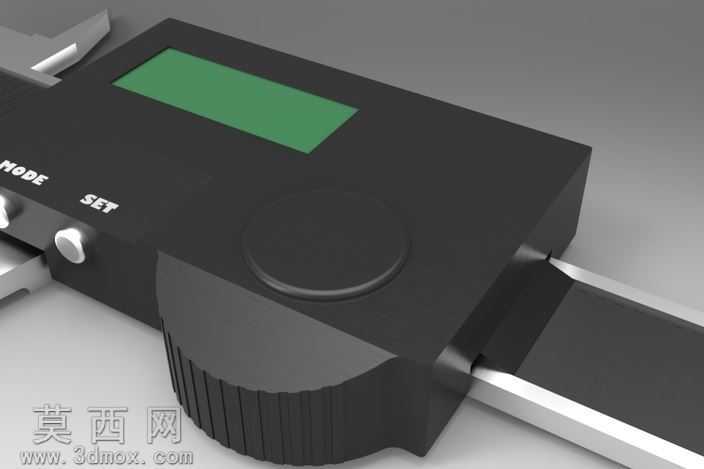

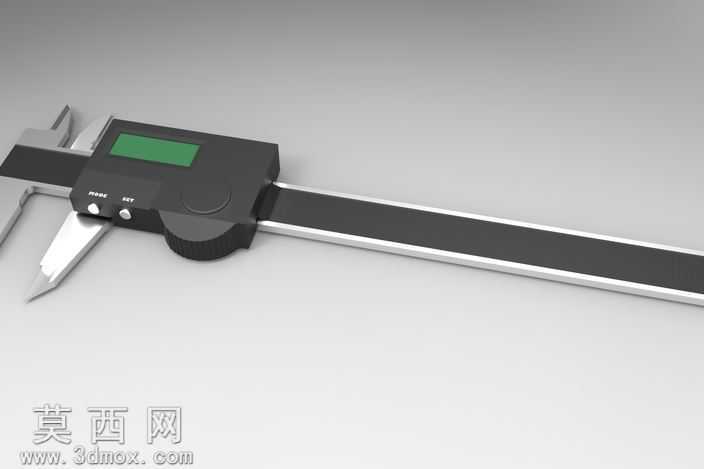

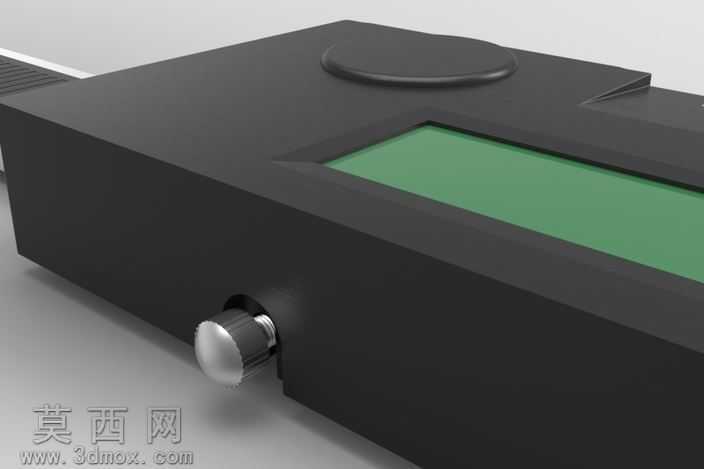

本作品为电子数显游标卡尺的三维建模成果，建模过程以还原实物的精密结构与使用特性为核心目标，依托三维建模软件完成全流程的结构搭建与细节刻画。建模初期先梳理数显卡尺的整体结构逻辑，将其拆分为尺身、活动量爪、固定量爪、数显模块、锁紧按键、功能按键、滚轮滑动组件等多个独立部件，针对每个部件的尺寸比例参考实物测量参数进行1:1等比例还原，确保尺身刻度基准、量爪测量面的平行度、滑动组件的配合间隙都符合真实量具的精度要求。尺身主体部分采用拉伸特征构建基础长条形态，边缘做符合工业设计的倒角处理，避免生硬棱角，尺身侧面的刻度槽通过阵列切除特征实现，刻度线的间距严格遵循公制量具的刻度标准，保证视觉上的真实感。量爪部分分为内测量爪与外测量爪，分别对应内径、外径测量功能，建模时对量爪的尖端做细微的圆角处理，还原实物为避免磕碰损伤做的工艺设计，量爪与活动滑块的连接部分做一体化结构处理，保证结构强度的呈现符合真实产品的注塑或金属加工工艺。数显模块是本模型的重点刻画部分，首先构建模块的外壳基体，外壳边缘做圆弧过渡处理，还原手持使用时的舒适触感，显示屏区域做凹陷的安装位设计，屏幕表面添加轻微的反光材质属性，模拟玻璃覆盖层的视觉效果，屏幕下方的功能按键、侧边的锁紧螺钉都做独立建模，按键的凸起高度、按压间隙都参考实物细节调整，还原操作部件的真实形态。滑动滚轮部分构建带防滑纹理的滚轮结构，通过圆周阵列的细小凹槽还原滚轮的防滑设计，滚轮与尺身的配合部分做隐藏式的滑轨结构，虽然外观不可见，但建模时保留了内部的配合间隙逻辑，让模型的结构合理性得到保障。材质渲染阶段，尺身与量爪部分采用哑光不锈钢材质，调整金属材质的粗糙度与反射参数，还原量具表面经过磨砂处理的质感，避免过于镜面的虚假反光；数显模块外壳采用黑色哑光工程塑料材质，添加细微的颗粒质感，还原注塑外壳的真实触感；显示屏部分采用半透明玻璃材质，添加轻微的绿色背光效果，模拟数显屏幕通电时的显示状态；按键部分采用稍亮的黑色塑料材质，与外壳形成细微的质感区分，突出操作部件的识别性。灯光布置上采用柔和的工作室三点布光，主光源从侧上方照射，打出尺身的结构轮廓与材质质感，辅光源补充暗部细节，避免阴影过重遮挡结构细节，顶光补充整体亮度，让数显屏幕的反光效果自然呈现，最终渲染效果清晰展现数显卡尺的精密工业质感，完整还原这款常用精密测量工具的外观与结构特征，可用于量具产品展示、测量工具教学演示等相关场景。
