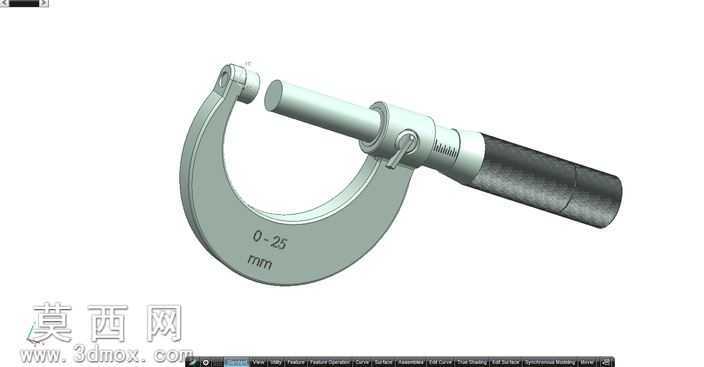

0-25mm量程外径千分尺精密三维建模作品

本作品为0-25mm量程外径千分尺的三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了千分尺的全部结构细节。建模初期先梳理千分尺的核心组成逻辑，将整体结构拆分为尺架、测砧、测微螺杆、锁紧装置、固定套管、微分筒、测力装置七大独立模块，逐模块进行特征绘制。在三维软件中首先通过旋转特征生成尺架的C型主体结构，针对尺架上的量程标识采用浮雕贴图结合实体拉伸的方式实现，保证标识的立体感与辨识度，同时还原尺架表面哑光金属的磨砂质感，区分尺架与微分筒握持区域的材质差异。测微螺杆部分采用精密螺纹特征建模，还原螺杆与尺架内部螺纹副的配合结构，保证虚拟装配时螺杆可沿轴向实现仿真进给，还原真实千分尺的螺旋测微运动逻辑。固定套管与微分筒的刻度线部分，采用阵列特征结合实体刻线的方式制作，严格对应千分尺0.01mm的分度值精度，主尺刻度与微分筒圆周刻度的位置完全对齐实物标准，避免刻度错位影响模型的专业度。锁紧装置部分还原了扳动式锁紧的卡扣结构，通过铰接特征实现锁紧扳杆的可动仿真，还原扳动后锁定测微螺杆位置的结构逻辑。测力装置也就是棘轮部分，单独建模出棘轮的齿形结构与防滑滚花纹理，还原握持旋转时的阻尼触感对应的外观特征。材质渲染阶段，针对不同部件分配对应材质：尺架采用铸铁喷塑的哑光灰材质，测砧与测微螺杆测量面采用抛光硬质合金的亮面金属材质，微分筒握持部分采用黑色防滑磨砂橡胶材质，固定套管采用镀铬亮面金属材质，棘轮部分采用镀铬金属搭配滚花纹理。整体装配过程严格遵循实物的装配公差，各部件之间不存在穿模问题，活动部件的运动行程与真实千分尺0-25mm的测量行程完全匹配，既保证了外观的高度还原，也可用于机械测量原理的演示教学场景，完整呈现了机械式千分尺的结构设计逻辑与精密量具的工艺特征。
