车用节温调温控制开关结构设计

　　这套温控调节开关的结构设计，核心围绕内燃机冷却回路的温度自适应调节需求展开，日常装车场景下，它串联在发动机冷却液循环通路中，不需要额外接入电控信号，完全依靠感温介质的热胀冷缩特性驱动阀芯动作，在冷机阶段切断散热器侧通路，让冷却液只在缸体小循环内流动，快速提升机体温度减少磨损，待水温上升到设定阈值后，逐步推开阀芯打通大循环，让冷却液流经散热器带走多余热量，维持发动机始终在最佳工作温度区间运行。

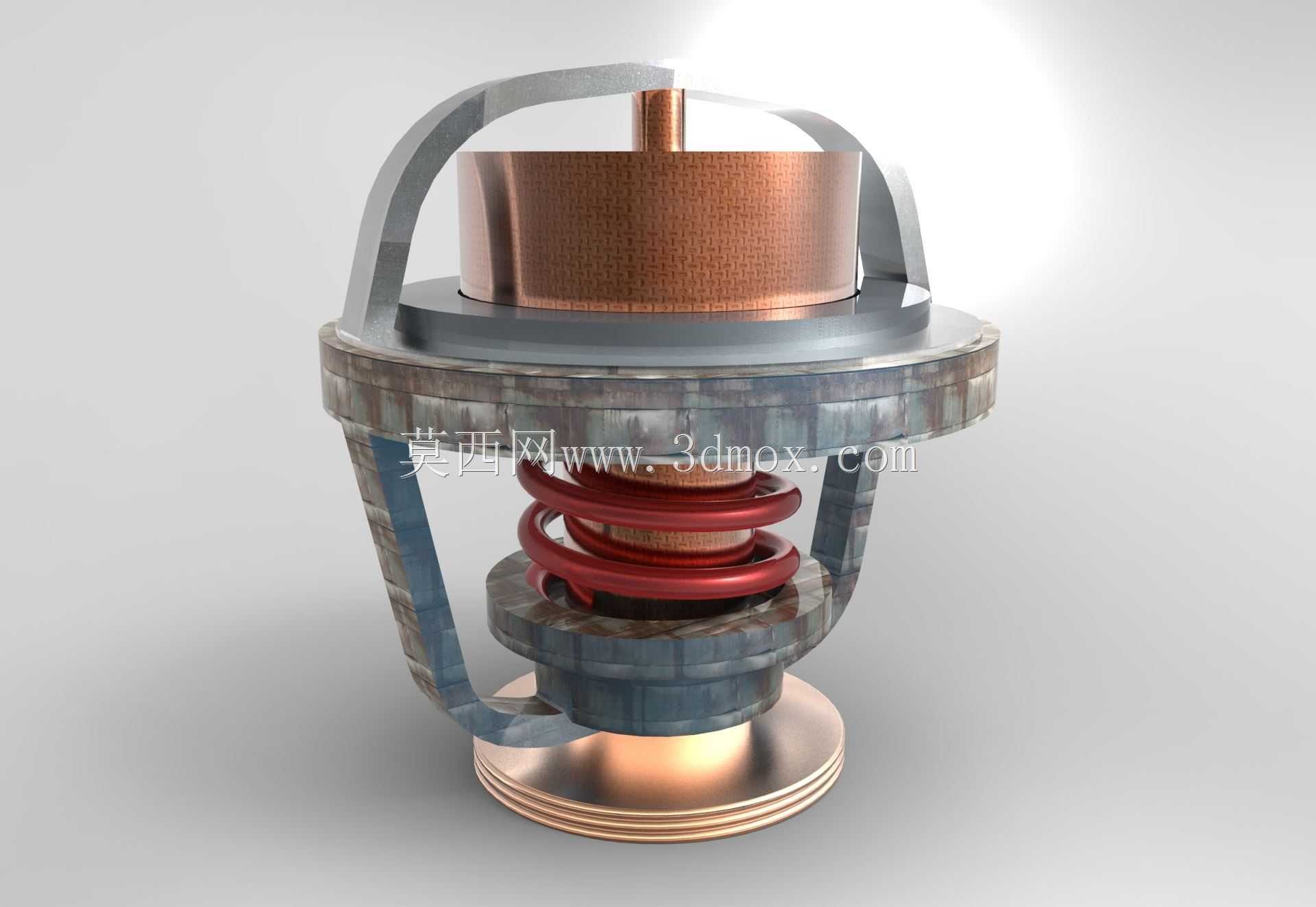

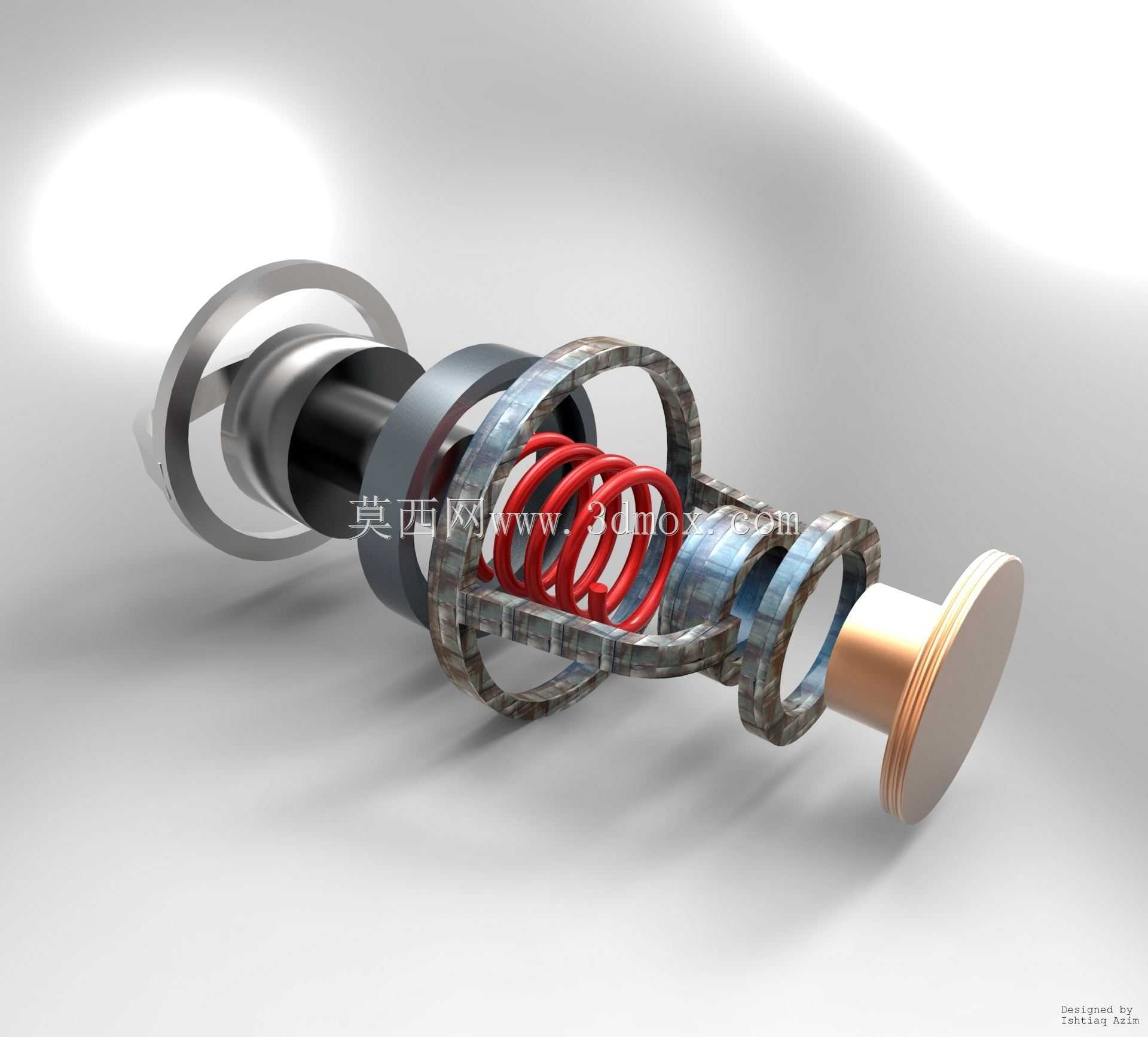

　　从结构拆解来看，整体采用同轴串联的布局，最外侧的多级金属环架是整个组件的支撑基体，既承担内部零件的径向定位，也预留了和管路壳体配合的安装台阶，安装时不需要额外设计复杂的定位结构，直接卡入冷却管路的预设腔室即可，轴向安装尺寸控制在常规乘用车节温器的通用边界内，替换适配时不需要改动周边管路的硬点位置。内部的红色圆柱螺旋压缩弹簧是复位核心，弹簧的刚度经过匹配计算，在感温驱动组件推力不足的冷态下，能提供足够的预紧力把阀芯压紧在密封端面上，彻底切断大循环通路，避免冷机阶段出现冷却液漏流导致升温过慢的问题；当感温组件受热产生足够推力时，弹簧被逐步压缩，阀芯线性开启，开度随温度变化平滑过渡，不会出现突然通断导致的冷却液压力冲击。

　　靠近输出端的铜质端盖是阀芯的动作输出端，端面做了平整的密封贴合面，和壳体上的密封座配合时能保证足够的密封比压，铜材的导热性较好，能快速感知流经的冷却液温度变化，减少感温响应的滞后量，端盖和内部推杆的连接采用了防松的压装结构，长期往复动作不会出现松脱移位。中间的感温腔体是整个组件的功能核心，内部填充的感温介质在特定温度区间会产生稳定的体积膨胀，推动内部推杆向外输出位移，腔体外壳采用了导热性和结构强度兼顾的金属材质，既可以快速传递热量，也能承受介质膨胀产生的内部压力，不会出现长期使用后的腔体变形问题。

　　设计过程中特意做了零件的同轴度公差约束，所有环架、弹簧、阀芯、感温腔体的回转中心保持在同一条轴线上，避免动作过程中出现卡滞偏磨的问题，各滑动配合面预留了合理的配合间隙，既不会因为间隙过大导致密封失效，也不会因为间隙过小在热胀状态下出现动作卡滞。外侧的支撑环架上开有通流缺口，当阀芯开启时，冷却液可以从环架的缺口处顺畅流向散热器侧通路，通流面积经过计算匹配，在全开状态下不会产生过大的流阻，保证冷却液循环的流量满足发动机高负荷工况下的散热需求。

　　在实际选型适配时，需要注意安装腔室的内径尺寸和该组件的最大外径匹配，同时预留足够的轴向压缩空间，保证弹簧压缩到阀芯全开位置时不会出现并圈失效；密封端面的平面度需要满足密封要求，避免安装后出现内漏。这套结构没有复杂的异形零件，大部分零件采用冲压、车削的常规加工工艺即可生产，装配时按顺序叠装压合即可，生产装配的效率较高，适合批量配套使用。日常工况下，组件的动作行程较短，弹簧的疲劳寿命经过匹配可以满足整车全生命周期的使用需求，不需要额外的维护保养，感温介质的膨胀特性稳定，长期使用不会出现温度阈值漂移的问题，能可靠维持冷却系统的温度控制精度。
