汽车变速器排挡传动齿轮结构设计

　　在手动变速器的换挡执行机构中，排挡关联的传动齿轮是传递换挡动作、实现挡位切换扭矩传递的核心承载零件，这类零件不同于变速器主减速常啮合齿轮，它既要承担换挡过程中齿套啮合的瞬时冲击载荷，又要在挡位保持阶段稳定传递换挡拨叉的定位力矩，其结构设计的合理性直接决定换挡手感、挡位自锁可靠性以及整套换挡机构的使用寿命。从实际装车场景来看，这类齿轮多布置在变速器操纵机构的换挡轴末端，与换挡拨叉的齿槽直接啮合，部分横置变速器的排挡传动齿轮还会集成挡位指示的触发凸台，在齿轮转动到对应挡位角度时，触发挡位传感器的信号输出，为整车仪表提供挡位显示的触发依据。

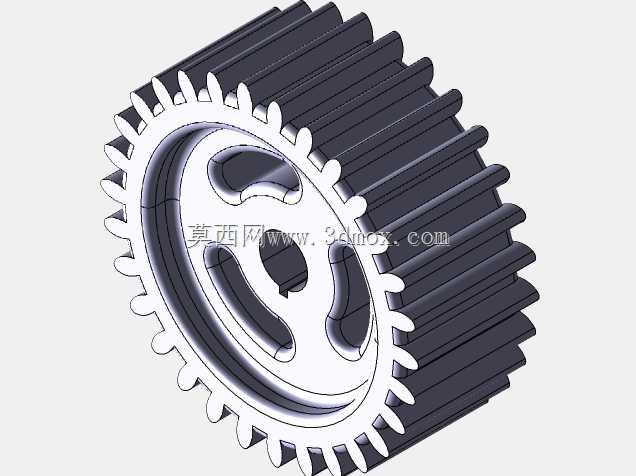

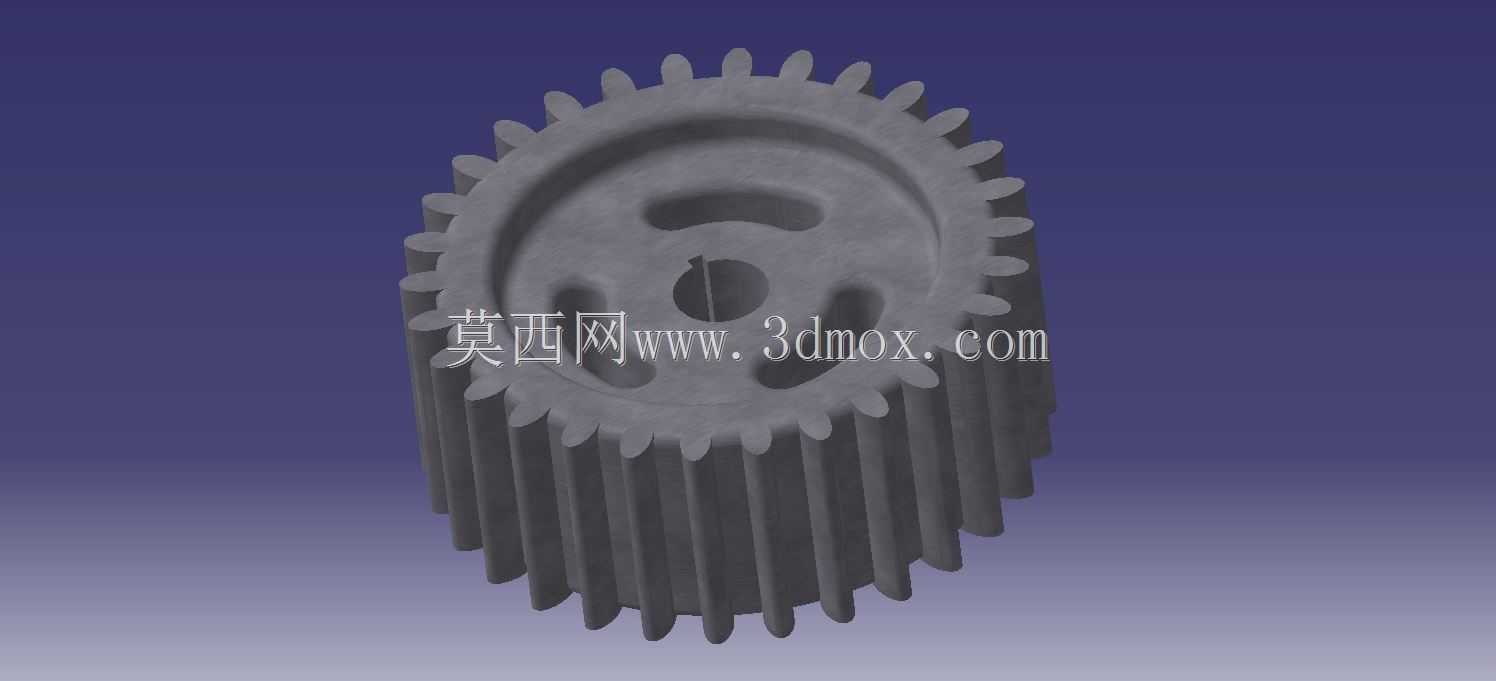

　　设计这类齿轮时，首先要匹配换挡操纵的总行程，齿轮的分度圆直径需要和换挡拨叉的移动行程做匹配计算：通常乘用车手动变速器的换挡拨叉单挡位行程在8-12mm区间，对应齿轮的转动角度在15°-22°之间，因此齿轮的模数多选取1-1.5mm的小模数规格，既保证啮合过程的传动精度，避免换挡虚位过大，又能控制齿轮本身的径向尺寸，适配变速器操纵端狭窄的安装空间。从结构细节来看，这款齿轮采用了中空辐板式结构，中心的D型孔是和换挡轴配合的安装定位面，D型孔的直边尺寸比轴的对应配合面大0.02-0.03mm，属于间隙配合范畴，方便装配时的快速压装，同时直边结构可以传递周向扭矩，避免齿轮在轴上发生周向窜动，相比普通平键连接，这种D型孔配合的结构省去了键槽加工工序，也消除了键连接带来的应力集中问题，更适合小模数、小扭矩传递的操纵类齿轮使用。

　　齿轮辐板上开设的三个异形减重孔，并非单纯为了减重，一方面是为了在注塑或者粉末冶金成型时，让材料的收缩率更均匀，避免厚壁位置出现缩孔、成型变形的问题，另一方面这些孔位也可以作为装配时的工艺定位孔，在齿轮齿形加工、端面磨削工序中，通过工装插入孔位实现周向定位，保证齿形和中心D型孔的位置度公差。齿轮的轮齿采用渐开线直齿形制，压力角选取20°的标准值，齿顶高系数取1，齿侧间隙控制在0.05-0.08mm之间，这个间隙值既可以避免温度变化导致齿轮卡滞，又不会因为间隙过大产生换挡时的啮合异响。齿轮的轮毂部分做了加长设计，轴向长度比辐板厚度高出6mm，这个加长的轮毂面是和换挡轴上的轴肩配合的轴向定位面，装配时轮毂端面贴紧轴肩，配合轴端的卡簧就可以实现齿轮的轴向固定，限制齿轮在换挡轴上的轴向窜动量，窜动量通常控制在0.1mm以内，避免换挡过程中齿轮轴向窜动导致的脱挡问题。

　　从安装边界来看，这款齿轮的最大外圆是齿顶圆，安装时齿顶圆和周围的变速器壳体壁面需要保留至少2mm的安全间隙，避免齿轮转动时和壳体发生刮碰，齿轮的下端面和换挡拨叉的安装平面距离控制在3mm左右，保证轮齿和拨叉齿槽的啮合长度达到全齿高的80%以上，防止啮合长度不足导致的轮齿崩齿问题。在材料选择上，这类操纵机构齿轮如果是金属材质，多采用20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持HRC30-35，既保证齿面的耐磨性能，又让芯部有足够的韧性承受换挡冲击；如果是乘用车轻量化设计的机型，也会采用添加玻纤的增强尼龙材料注塑成型，尼龙材质的自润滑性能好，运转噪音低，能降低换挡操纵机构的异响问题，同时重量仅为金属齿轮的1/6左右，符合整车轻量化的设计趋势。

　　实际设计验证阶段，需要重点校核轮齿的弯曲疲劳强度，因为换挡过程中轮齿承受的是瞬时冲击载荷，而非持续的恒定扭矩，所以载荷系数要取到1.8-2.2，比常啮合传动齿轮的载荷系数更高，避免换挡时的冲击力导致轮齿断裂。另外还要校核齿轮的转动惯量，转动惯量过大会导致换挡时的操纵力变大，影响换挡手感，所以在保证轮齿强度足够的前提下，要尽可能通过辐板开孔、减小轮毂厚度的方式降低齿轮的转动惯量，让换挡操作更轻便。齿轮的端面粗糙度要控制在Ra1.6以下，减少端面和相邻垫片、轴肩之间的滑动摩擦阻力，中心D型孔的粗糙度控制在Ra3.2，保证和轴配合的滑动顺畅，不会出现卡滞问题。
