红米NOTE PRO智能手机外观结构三维建模

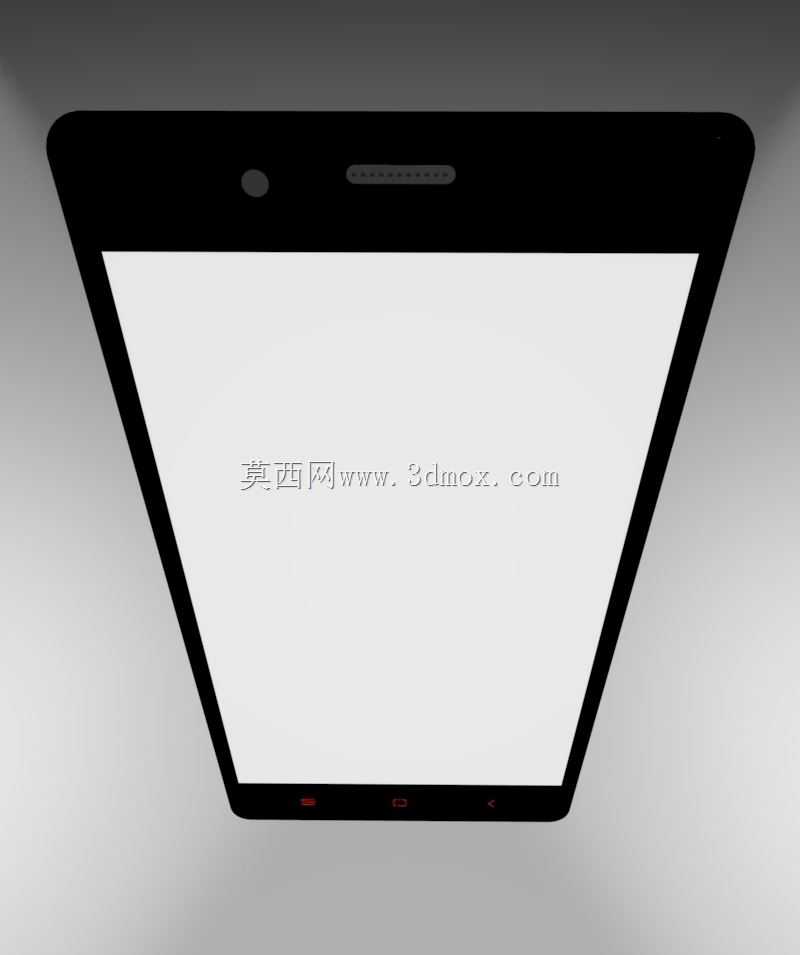

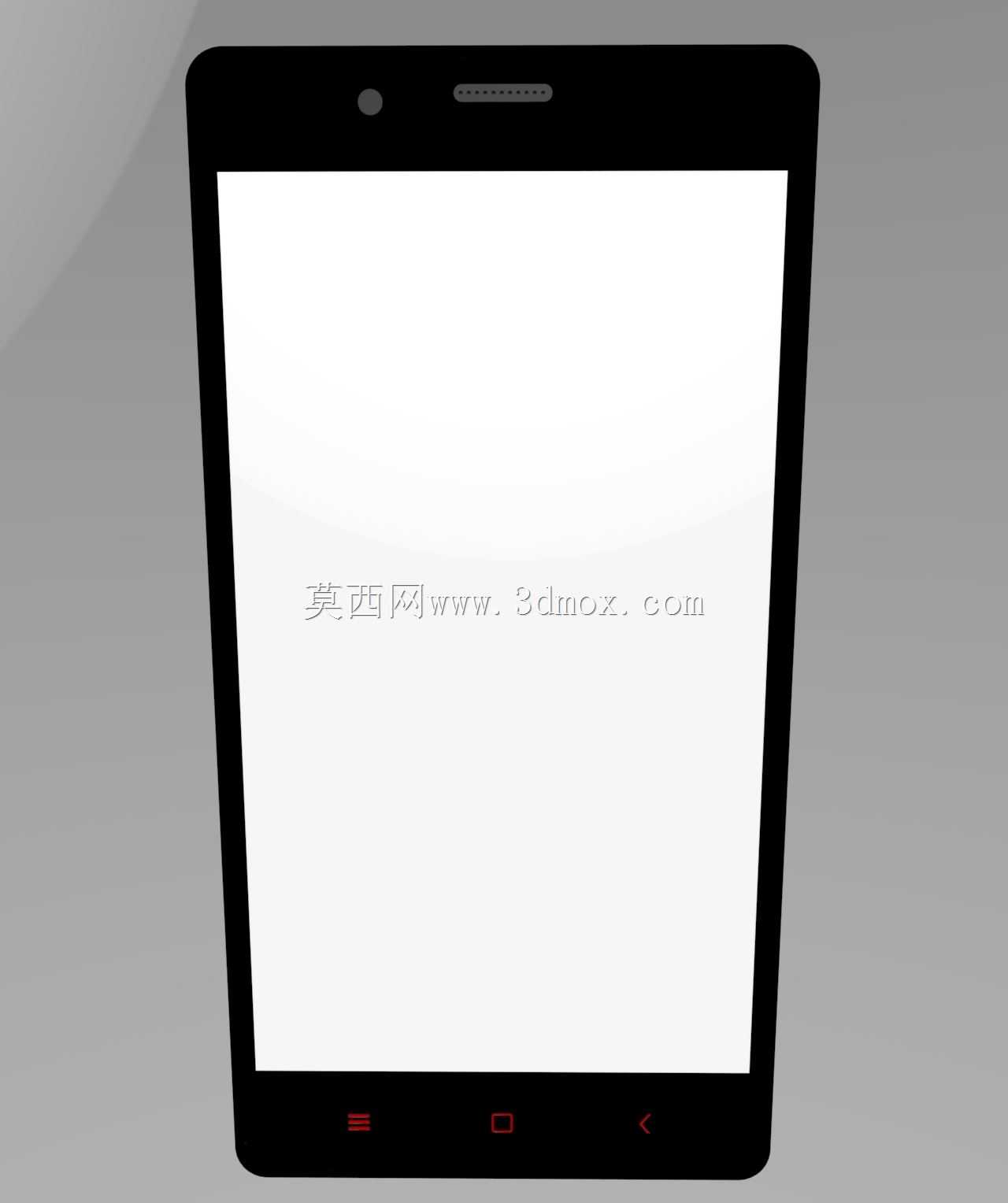

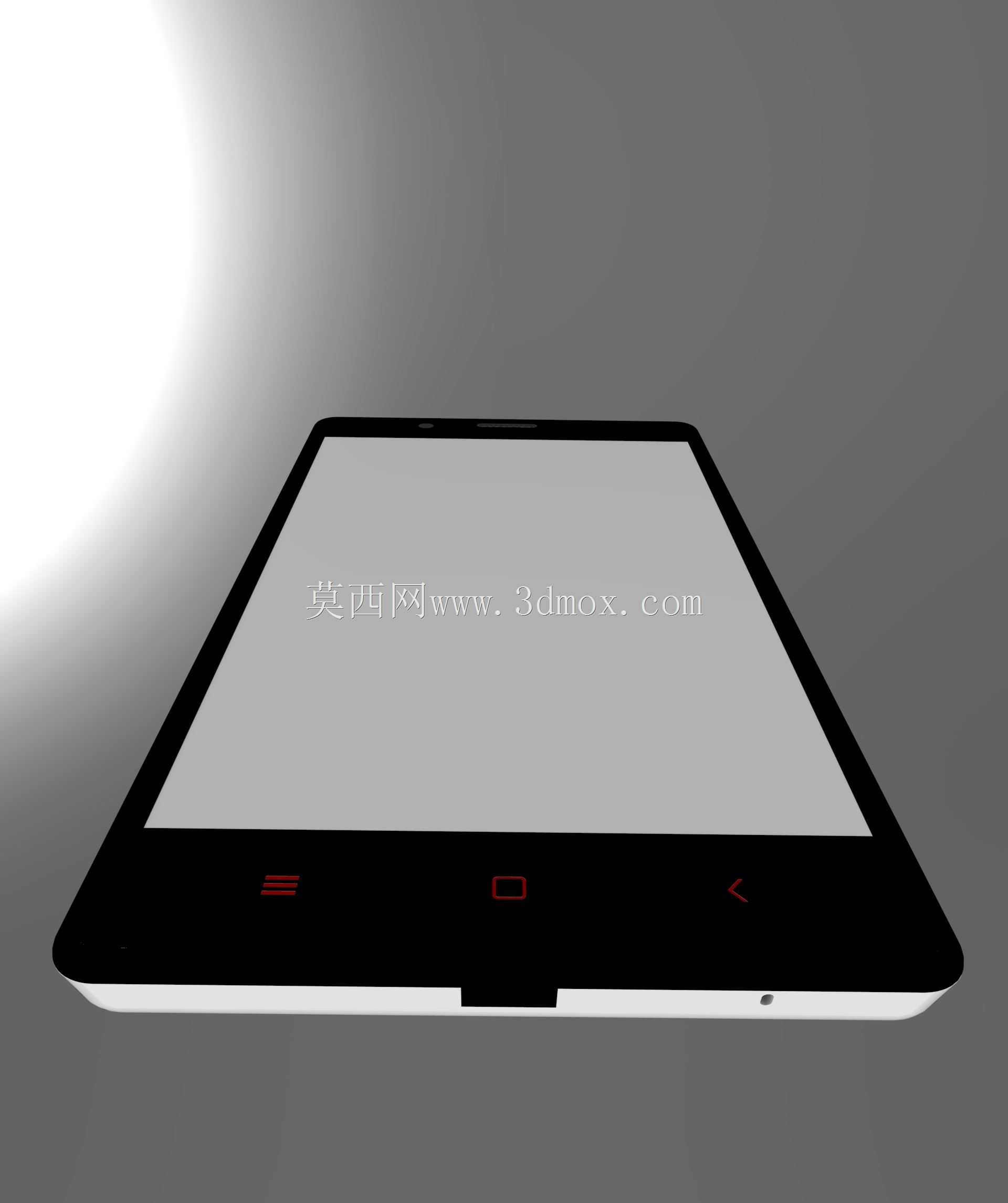

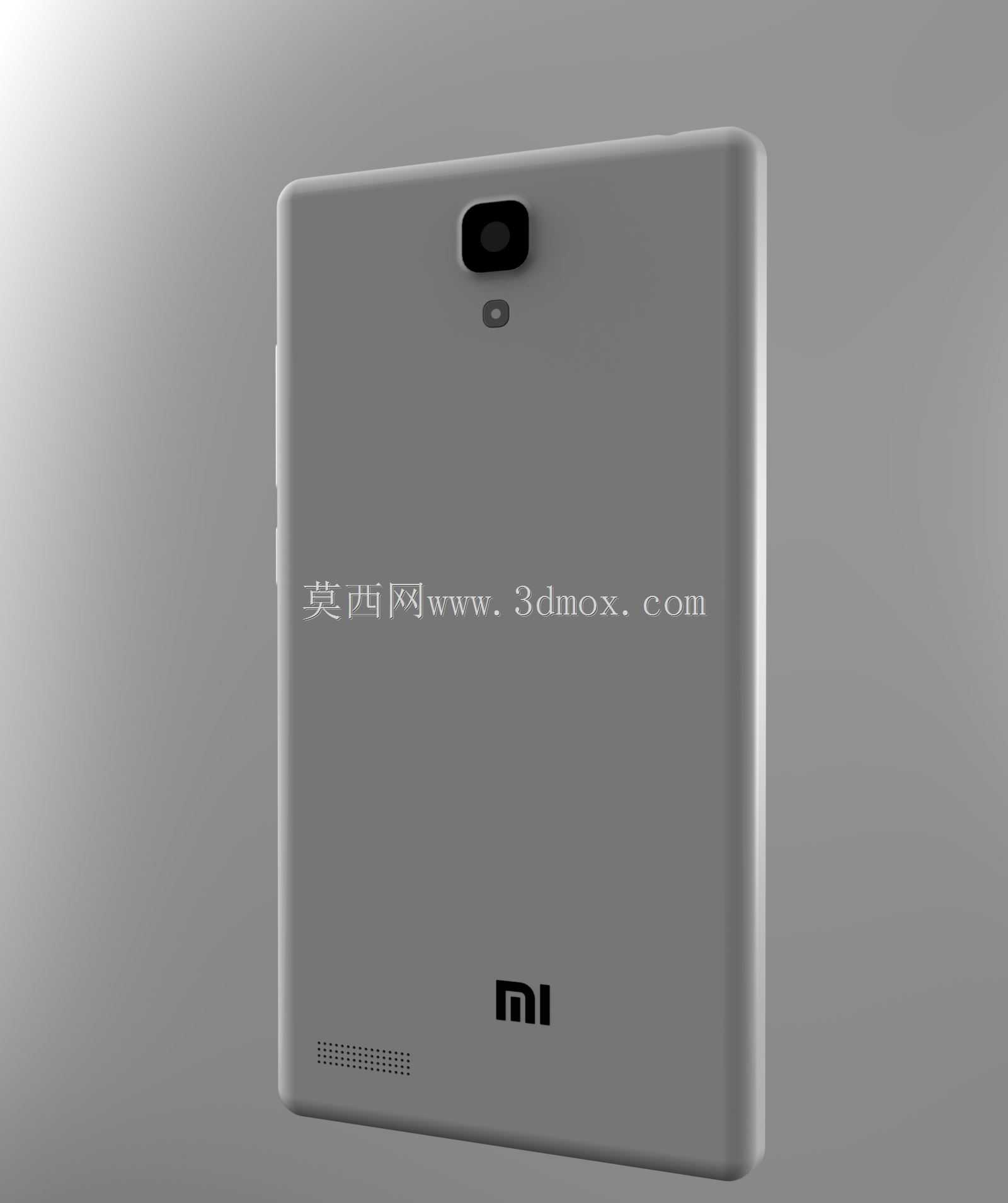

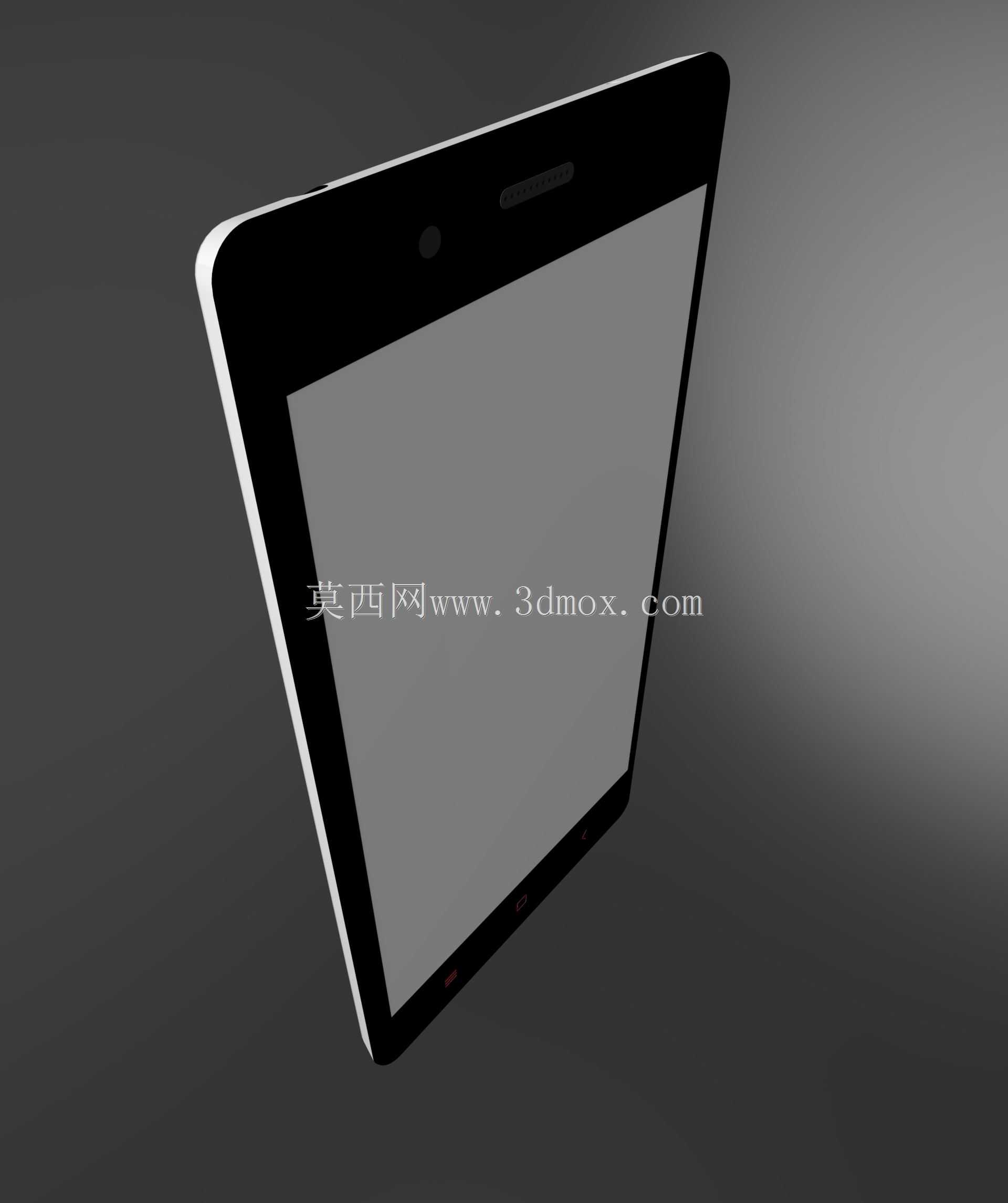

在消费电子结构设计领域，手持通讯终端的外观建模是产品落地前的核心验证环节，这款红米NOTE PRO的三维结构模型，完整还原了量产机型的整机外形与装配边界，可直接用于结构适配验证、周边配件开发、展示场景搭建等实际工程场景。做这类直板大屏手机的建模时，首先要把控的是整机的握持弧度，不同于早期功能机的方正造型，这款机型的中框采用了微弧收边设计，侧边从屏幕边框到后盖的过渡做了连续的曲面衔接，建模时需要通过多段曲率连续的样条曲线控制中框轮廓，避免出现棱角硌手的问题，同时要保证中框上的按键开孔、SIM卡槽位、底部出声孔与充电接口的位置精度，这些位置的公差控制直接影响后续配件开模的匹配度。从整机尺寸边界来看，这款机型属于常规大屏直板手机范畴，建模时严格遵循了手持设备的人体工学尺寸范围，整机厚度控制在单手握持可稳定承托的区间，屏幕边框的宽度做了等宽约束，正面顶部的听筒开槽、前置摄像头开孔位置与屏幕黑边的相对位置完全对齐量产机型的装配关系，避免出现建模时的位置偏移导致的结构干涉。后盖部分采用了一体化弧面设计，建模时要注意后盖与中框的配合止口位置，止口的搭接量、配合间隙都按照消费电子类产品的常规装配公差做了预留，后盖摄像头区域的凸起结构做了独立的特征建模，凸起部分的边缘做了倒角过渡，同时保证摄像头镜片、闪光灯的开孔位置与后盖曲面的法向垂直，避免后续装配时出现镜片歪斜的问题。在实际工程应用中，这类手机三维模型的使用场景非常广泛，比如做手机保护壳开发时，可以直接提取模型的外表面曲面进行壳体的加厚、开孔设计，不需要再重新逆向扫描整机外形，能够大幅缩短配件开发的周期；做桌面展示支架、车载支架设计时，可以直接导入模型进行夹持结构的适配验证，测试支架的夹持范围、避让位置是否会挤压到手机的侧边按键或者接口；在做数码产品的展示动画、交互场景搭建时，这个模型也可以直接作为终端设备的载体，还原真实的产品外观比例。建模过程中，所有的外观特征都做了参数化约束，比如中框的弧度、屏幕的R角、后盖的曲面曲率都可以通过参数调整快速适配同系列不同尺寸的机型，不需要重新搭建基础特征。细节部分，侧边的音量键、电源键都做了独立的分体建模，按键与中框开孔之间预留了合理的装配间隙，按键的表面做了微凸的弧度处理，贴合手指按压的触感；底部的出声孔按照实际的开孔阵列做了等距排布，每个开孔的直径、间距都符合出声面积的设计要求，充电接口的位置做了下沉处理，保证接口端面与中框表面的齐平度；顶部的红外开孔、降噪麦开孔也都做了精准的位置定位，避免开孔位置偏移影响功能使用。对于结构设计从业者来说，这类成熟量产机型的三维模型是非常好的参考素材，可以通过拆解模型的特征构建逻辑，学习消费电子类产品的曲面过渡处理、装配间隙预留、特征位置排布的设计思路，尤其是在处理大面曲面与局部小特征的衔接时，如何保证曲面的光顺度同时不影响特征的功能实现，这款模型的建模逻辑有很高的参考价值。不同于概念机的夸张造型设计，量产机型的建模需要兼顾外观美感、装配可行性、握持手感、加工工艺等多重约束，比如中框的曲面弧度既要保证握持时的贴合度，也要考虑CNC加工时的刀具路径可行性，避免出现过小的内R角导致加工难度提升；后盖的弧面高度既要保证视觉上的纤薄感，也要给内部的电池、主板组件预留足够的堆叠空间，这些设计上的平衡思路，都能从这个模型的特征构建中找到对应的处理方式。在做周边产品的结构验证时，比如钢化膜的设计，可以直接提取模型的正面屏幕曲面，验证钢化膜的覆盖范围、边缘弧度是否与屏幕贴合，避免出现白边、贴合不紧密的问题；做无线充电配件时，可以通过模型的后盖厚度、内部线圈位置的预留空间，验证充电线圈的对位距离是否满足充电效率要求。整个模型的外形特征没有做过度的简化，所有用户可感知的外观细节都做了完整还原，同时内部的装配止口、配合面也做了符合量产要求的结构处理，不是单纯的外观曲面模型，而是具备实际结构参考价值的工程模型。
