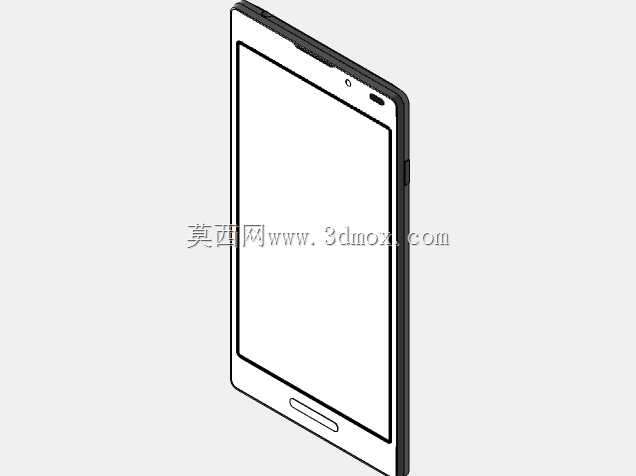

LG OPTIMUS L9智能手机整机结构建模

　　屏幕覆盖区域占据正面90%以上的面积，屏幕上方预留听筒、前置摄像头、光线距离传感器的安装位，各开孔的位置公差控制在0.1mm级别，避免组装后出现对位偏移影响外观一致性。中框部分采用一体化的薄壁结构，壁厚均匀控制在1.2mm，既保证整机的结构强度，又不会过多占用内部空间，中框侧边设置音量调节按键、电源按键的装配槽，按键的凸起高度控制在0.8mm，保证按压反馈的清晰手感，同时避免按键突出过多导致误触或者跌落时按键断裂。机身背部设置主摄像头、补光灯的安装凸台，凸台高度控制在1.5mm以内，避免镜头区域突出过多导致放置时整机晃动，同时预留后盖拆卸或者卡扣装配的止口结构，止口的配合间隙控制在0.05mm，保证后盖装配后无缝隙、无松动。本次建模围绕直板触屏智能手机的整机结构展开，还原了量产机型的完整装配关系与外形细节，建模过程中优先考虑消费电子类产品的结构设计逻辑，从手持握持的人机交互边界出发，先确定整机的外轮廓尺寸，再逐层拆分内部堆叠的空间预留。日常使用场景中，这类直板触屏手机作为个人移动通讯终端，需要兼顾单手握持的舒适度与屏幕可视面积的平衡，建模时首先锁定机身宽度在68mm至72mm的区间，适配成年用户单手握持时拇指的操作覆盖范围，机身厚度控制在9mm以内，兼顾内置电池、主板组件的堆叠空间与手持的轻薄感，机身四角采用R8左右的大圆角过渡，避免直角棱边对手掌的压迫，同时降低跌落时的应力集中风险。从结构分层来看，建模时先搭建前壳触控屏组件的基准面，

　　内部结构建模时，优先预留主板的安装定位柱位置，定位柱高度统一为2.5mm，保证主板装配后与前壳、后盖之间留有足够的散热间隙，电池仓的尺寸按照内置聚合物锂电池的标准规格预留，仓体周边设置限位筋，防止电池在机身内出现窜动，同时预留排线走线路径的空间，避免排线被结构件挤压造成损坏。从设计思路上，这类消费电子整机建模需要平衡外观质感与结构可靠性，所有外观面的拔模角度统一设置为1.5度，方便后续如果做注塑成型时顺利脱模，外观面的圆角过渡全部采用G2连续，保证曲面的顺滑度，避免出现光影断层影响外观质感。在安装边界的考量上，整机所有外接接口的位置都做了统一规划，底部预留Micro USB充电接口、麦克风拾音孔、扬声器出音孔的位置，

　　各开孔之间的间距不小于2mm，避免开孔过近导致中框局部结构强度不足，顶部预留3.5mm耳机接口的安装位，接口周边做加厚处理，防止频繁插拔耳机造成接口周边结构开裂。建模过程中还考虑了整机的跌落防护设计，四个角的位置内部预留缓冲筋位的空间，对应外部的软胶缓冲垫安装位，跌落时可以通过筋位的变形吸收冲击能量，保护屏幕与内部主板组件不受损坏。按键部分的建模单独做了浮动装配的间隙预留，按键与中框装配槽之间留有0.1mm的活动间隙，保证按键按压时无卡滞，按键内部预留弹片的安装空间，保证按压行程在0.3mm左右，反馈力度符合日常使用的习惯。屏幕部分的建模区分了保护玻璃、触控层、显示层的分层结构，各层之间预留0.1mm的贴合胶层空间，

　　还原实际量产时的屏幕贴合工艺，屏幕周边的泡棉密封位也做了对应建模，保证屏幕装配后可以起到防尘、缓冲的作用。后盖部分的建模根据材质特性做了差异化的结构处理，如果采用塑料材质，壁厚均匀控制在1mm，周边设置卡扣与中框配合，卡扣的间距控制在15mm左右，保证后盖装配的牢固度，如果采用玻璃材质，则预留双面胶的粘贴位，胶层宽度不小于2mm，保证粘接强度。整个建模过程完全参照实际量产手机的结构设计流程，从外轮廓基准到内部结构堆叠，再到各组件的装配间隙、安装定位，都还原了真实产品的设计逻辑，没有做夸张的艺术化修改，所有结构细节都可以直接用于结构验证、外观手板制作或者相关的教学演示场景，帮助结构设计从业者理解直板触屏手机的整机堆叠逻辑与外观曲面构建思路，尤其是薄壁结构的壁厚控制、装配间隙的预留、人机交互尺寸的把握这些消费电子结构设计的核心要点，都在建模过程中做了完整的还原，没有忽略任何影响实际装配与使用的细节。
