卡通风格内燃机车头外观结构设计

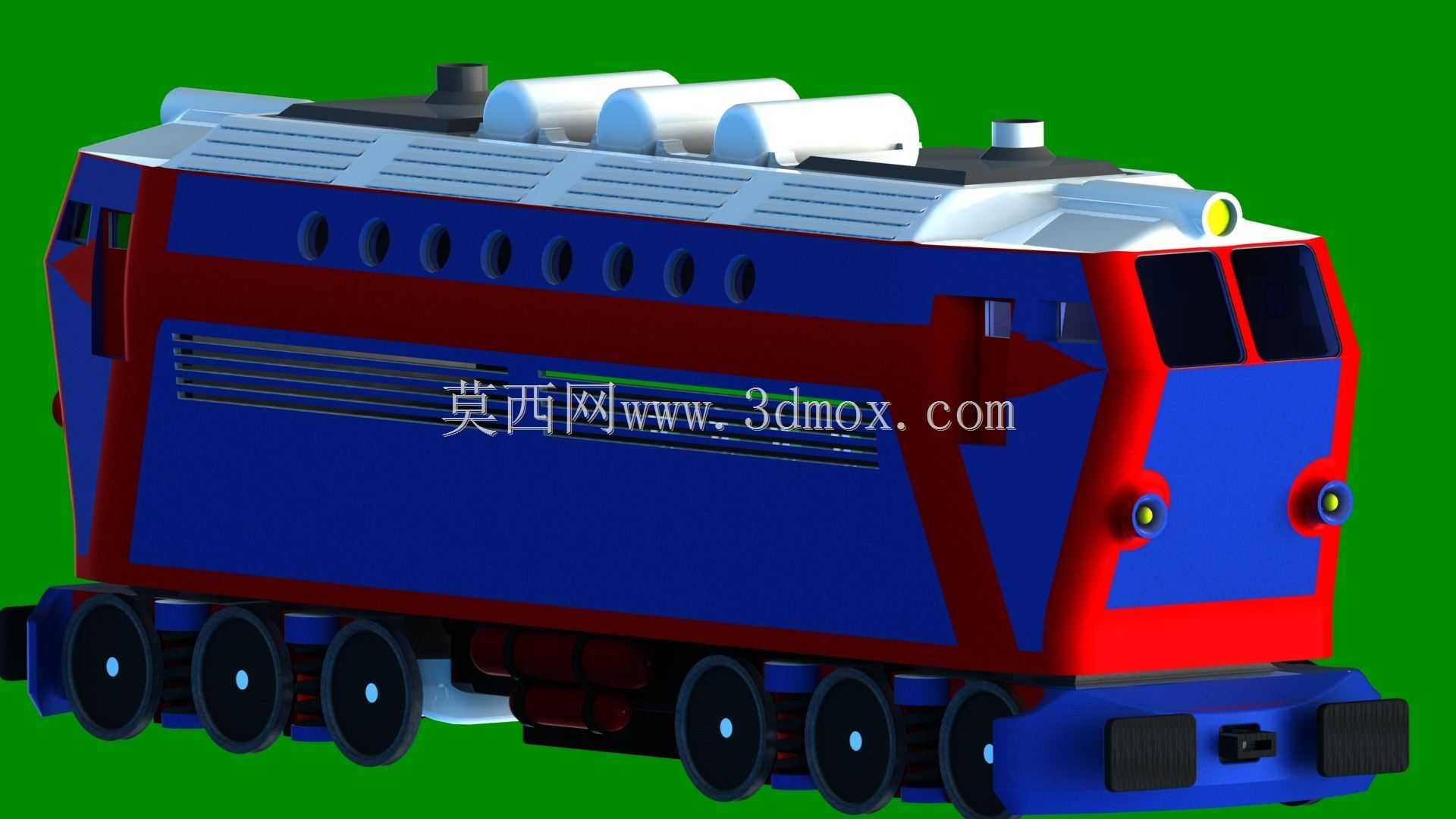

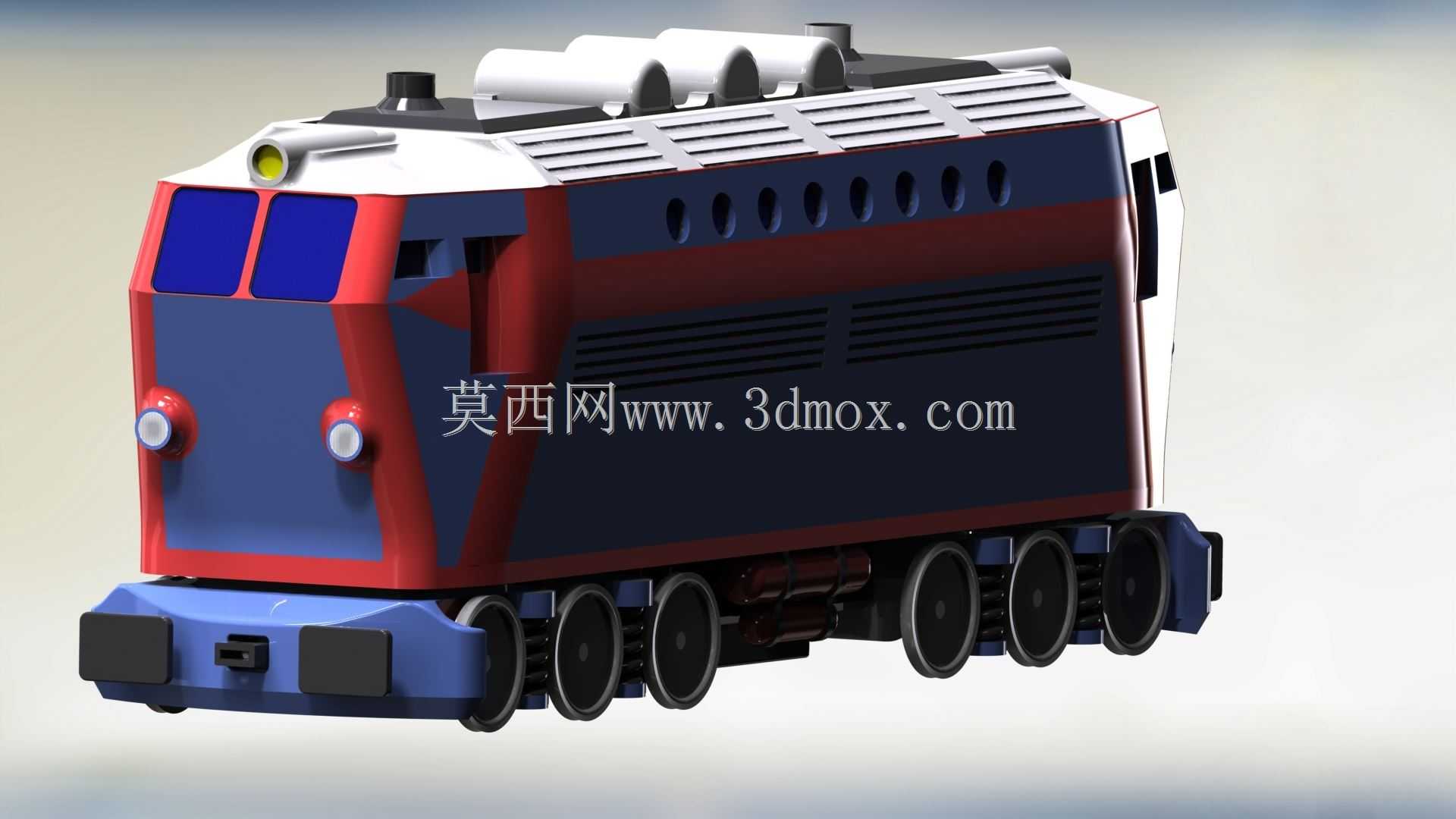

　　该款机车头模型采用Q版卡通化比例重构，在保留传统内燃机车核心识别特征的基础上，对整体轮廓做了圆角钝化处理，弱化了工业设备的生硬棱角，既可以作为轨道交通科普场景的展示教具，也能适配文创周边开发、动画场景素材搭建、主题乐园仿真装置制作等多元场景。从结构布局来看，车头正面采用上下分色的模块化设计，前窗区域做了内凹式处理，搭配两块对称的矩形挡风玻璃结构，下方设置两组圆形前照灯，灯座做了凸起的包边处理，既还原了实车的照明部件布局，也通过圆润的曲面过渡降低了造型的尖锐感。车头最前端的排障器采用独立分体式结构，两侧预留了车钩安装的接口位置，排障器表面做了防滑纹理的细节刻画，与下部转向架区域保留足够的安全间隙，避免运行过程中出现结构干涉。

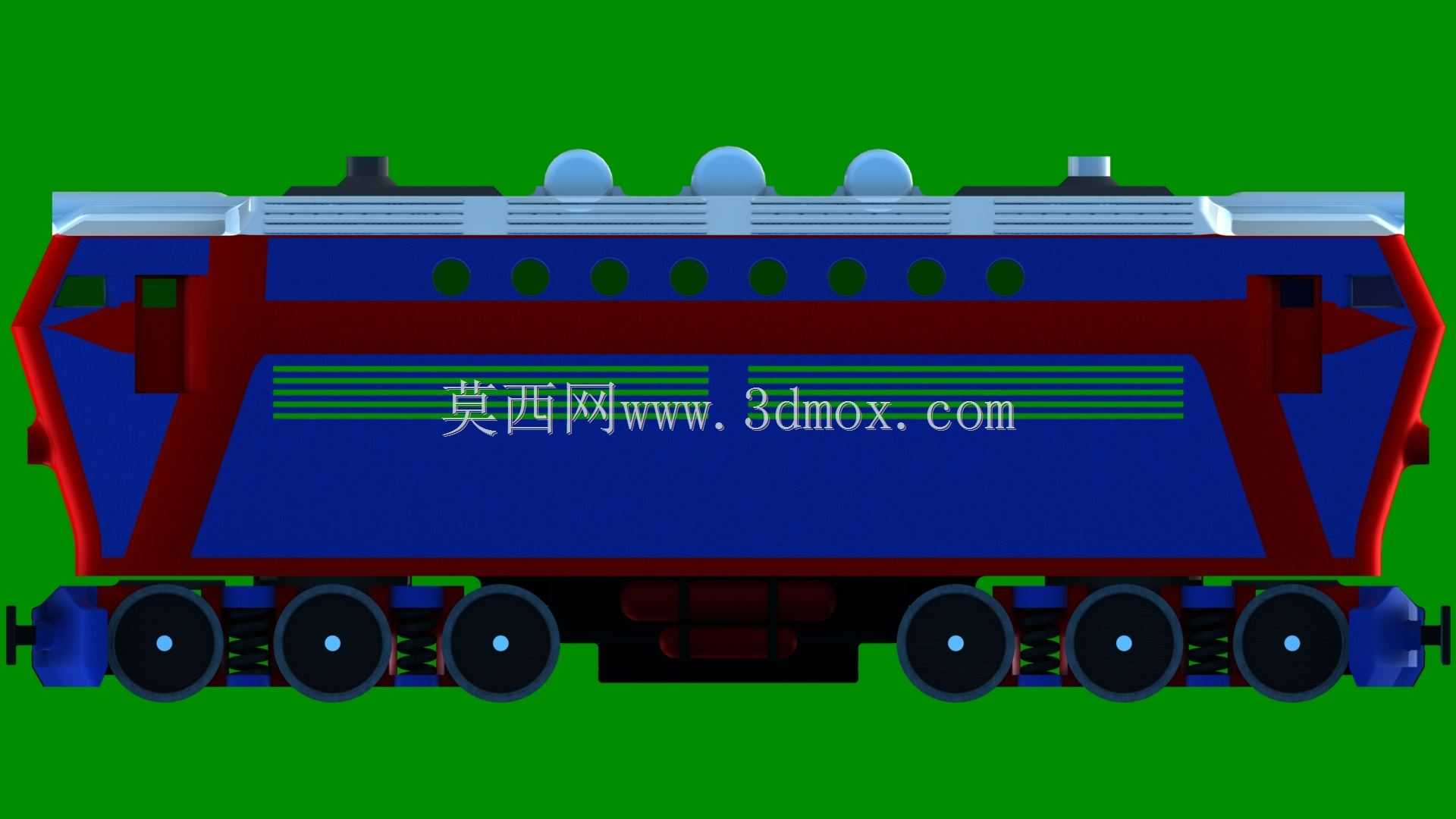

　　车身侧面的散热格栅采用阵列式长条开孔设计，上部的通风窗区域做了错落的凸起筋条，既还原了内燃机车动力舱的散热功能结构，也通过筋条的高低差强化了侧面的层次感。车身上部的排气装置采用三组圆柱形结构并排布置，顶部做了圆弧封边处理，与车顶的圆弧曲面自然衔接，没有生硬的拼接棱角。走行部采用多轴轮对布局，每侧设置六组轮对结构，轮对与车体之间通过简化的悬挂结构连接，轮缘部分做了凸起处理，能够匹配标准轨距的轨道模型安装边界，轮对的转动副预留了合理的间隙，可支持动态演示场景下的转动需求。设计过程中优先考虑了外观曲面的顺滑度，所有外表面的拼接处都做了G1级以上的曲面过渡，避免出现锐边、褶皱等建模缺陷，车身的分色线全部沿着结构棱线布置，

　　不需要额外做遮盖处理就能实现规整的分色效果，降低后续渲染、3D打印或者手板制作的工艺难度。从安装边界来看，整车的长宽高比例控制在4:1.5:2的区间内，底部轮对的最低点到车顶最高点的垂直距离预留了足够的安装空间，既可以单独作为静态展示摆件放置，也能适配现有轨道沙盘的安装尺寸，不需要对现有沙盘结构做大规模改造。车身侧面的舷窗采用等距排列的椭圆形开孔，每个开孔的边缘都做了0.5mm的倒角处理，避免3D打印过程中出现层纹堆积的问题，同时也让细节表现更加精致。车头正面的车灯采用透明件与主体结构分体设计的思路，建模时预留了透明件的安装卡槽，后期制作时可以单独采用透明材质加工，提升整体的质感表现。车顶的受电结构区域做了简化处理，

　　保留了核心的凸起识别特征，去掉了实车上复杂的线路细节，让整体造型更加简洁明快，适配卡通风格的整体定位。在结构强度方面，车身外壳的壁厚统一设置为2mm，轮对的连接轴直径设置为3mm，能够满足日常展示、搬运过程中的强度需求，不会出现轻易断裂、变形的问题。所有的凸起结构都做了根部加筋处理，比如车灯、排气筒、排障器等突出车体的部件，根部都设置了过渡圆角，避免应力集中导致的部件损坏。
