带45度滚轮的胎膜轮结构设计

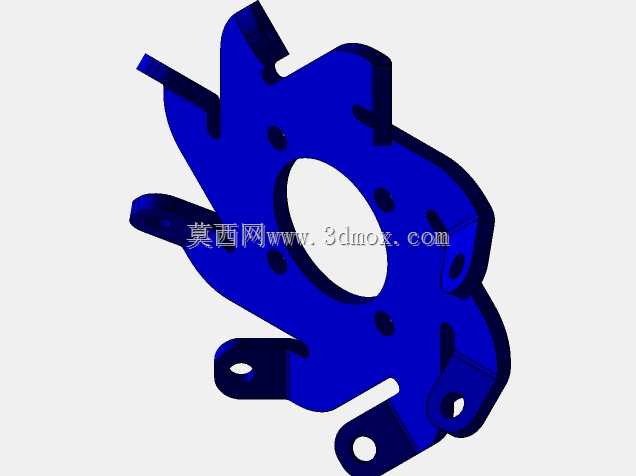

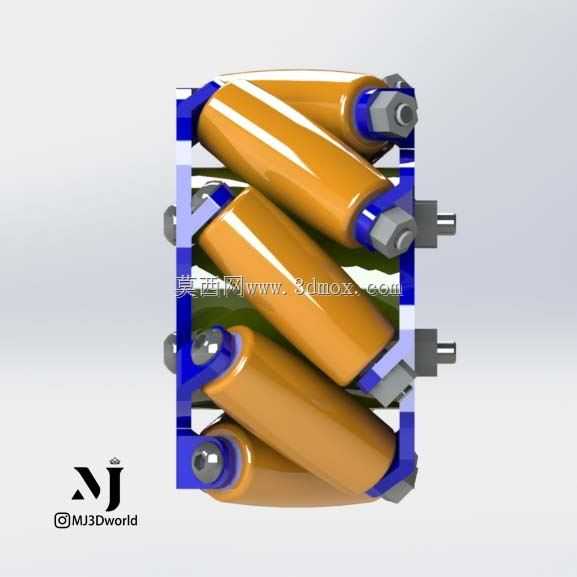

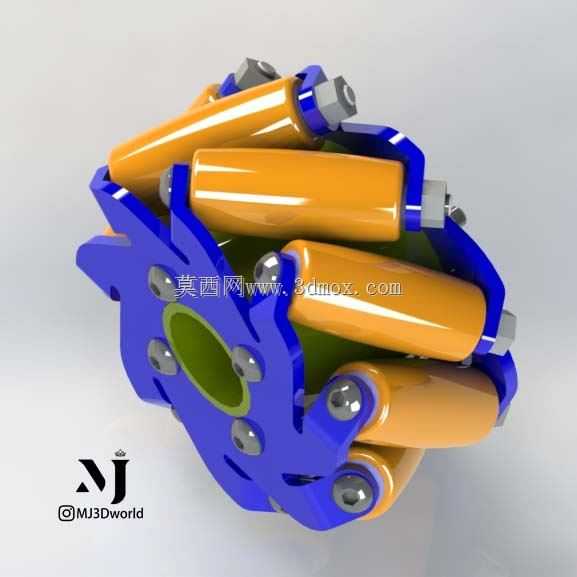

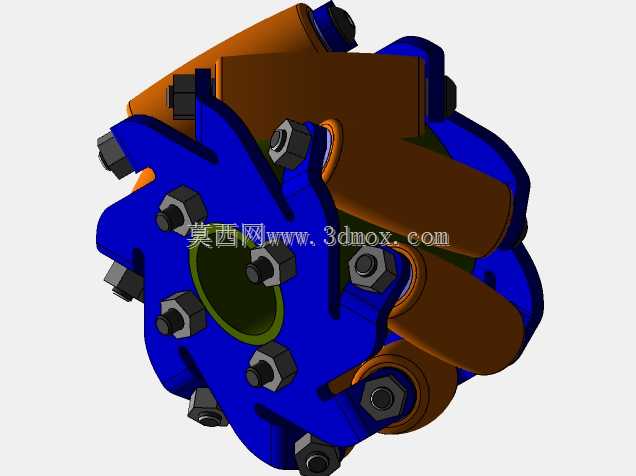

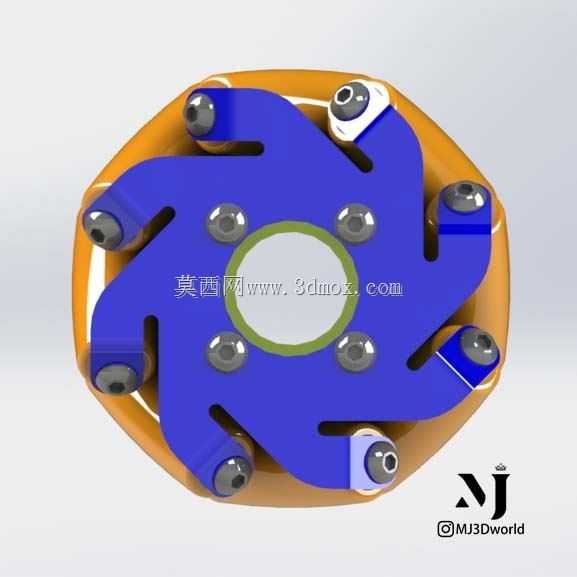

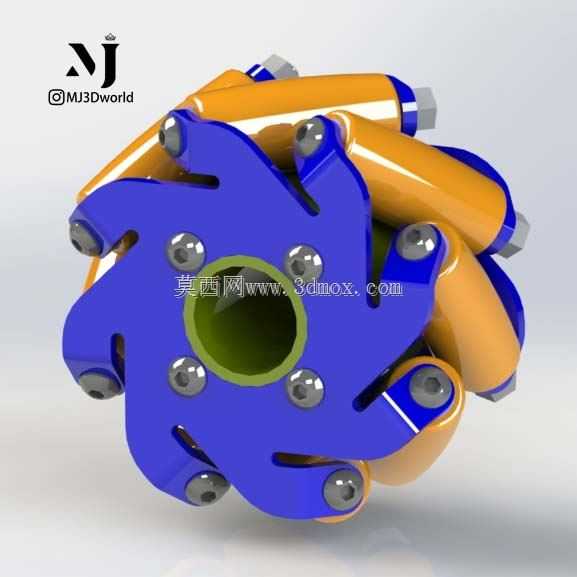

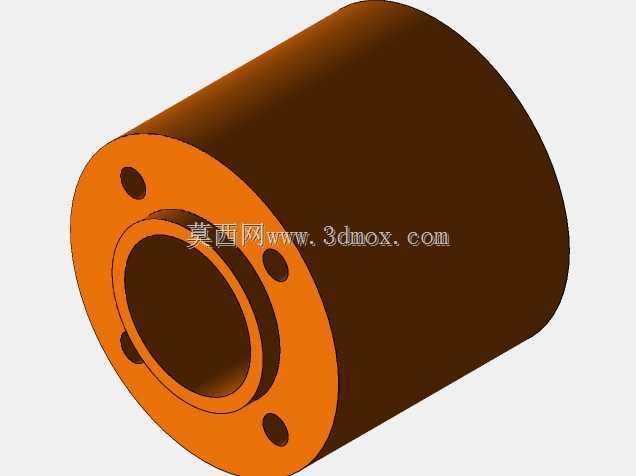

　　这类带45度倾斜滚轮的胎膜轮，常应用在需要多向位移承载的工装转运、柔性输送线换向工位，以及非标自动化设备的载具对接环节，区别于传统固定方向脚轮，其滚轮的倾斜布置能让轮组在平面内实现任意方向的平滑移动，不需要额外设置转向回转结构，在重载小空间的位移场景里优势明显。从结构设计逻辑来看，中心的轮毂安装位是整个轮组的定位基准，安装孔的同轴度直接决定轮组运转的平顺性，设计时需要匹配对应安装轴的公差带，通常选用H7/k6的过渡配合，保证运转时无径向窜动，同时传递足够的扭矩。外围均匀排布的6个45度倾斜滚轮，每个滚轮都通过独立的销轴固定在蓝色星形轮架上，滚轮的倾斜角度经过反复校核，确保任意时刻至少有3个滚轮与支撑面接触，

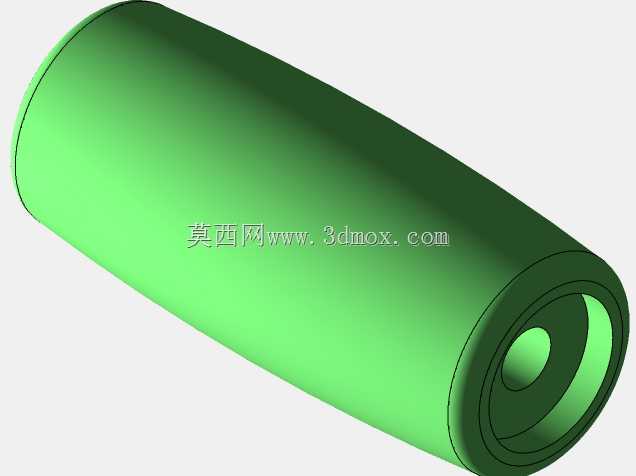

　　避免承载时出现单点受力过大的情况，同时滚轮的外圆弧轮廓做了修形处理，减少转向时的滑动摩擦，降低运转阻力。轮架外侧的橙色环形护边，一方面是限制滚轮的最大外摆位移，避免滚轮受侧向冲击时销轴变形脱出，另一方面也能在轮组碰到侧边障碍物时起到缓冲作用，保护内部滚轮结构不受磕碰。每个滚轮的销轴端部都设置了锁紧螺钉，防止设备长期运转后销轴松动脱落，滚轮内部自带微型轴承，保证滚轮自身转动灵活，不会出现卡滞问题。在实际选型应用中，这类轮组的安装边界需要注意中心安装孔的沉头深度，要保证固定螺栓锁紧后螺栓头不高出轮毂端面，避免和对接的安装面产生干涉；轮组的总厚度需要和载具底部的安装空间匹配，预留至少2mm的间隙，防止运转时轮架和载具底板发生摩擦。

　　轮组的承载能力由滚轮材质和轮架强度共同决定，图中滚轮采用聚氨酯包胶材质，既能保证足够的承载能力，又能减少运转时的噪音，同时不会刮伤接触的地面或导轨面；蓝色轮架采用高强度铝合金加工而成，在保证结构强度的同时降低了整体重量，外侧橙色护边采用工程塑料材质，具备一定的抗冲击韧性。在生产线的实际使用场景里，这类胎膜轮常安装在重载工装板底部，配合环形输送线使用，当工装板需要横向移位或者转向时，不需要额外设置顶升转向机构，依靠滚轮的倾斜布置就能直接实现多方向移动，大幅简化了输送线的结构设计，减少了设备的故障点。设计建模过程中，需要重点关注每个滚轮的倾斜角度一致性，所有滚轮的轴线需要交汇于轮组中心轴线上的同一点，否则会出现滚轮受力不均、

　　运转卡滞甚至磨损加剧的问题；轮架上的滚轮安装孔位置度公差需要控制在0.02mm以内，保证每个滚轮的安装精度，避免出现个别滚轮悬空不受力的情况。另外，轮架和中心轮毂的连接采用整体式结构设计，相比装配式结构具备更高的刚性，在承受偏载时不会出现连接松动的问题，适合在频繁启停、换向的重载工况下使用。滚轮的包胶厚度经过匹配设计，既能吸收运转时的微小震动，又不会因为包胶过软导致承载时变形量过大，影响轮组的移动精度。在维护层面，这类轮组的滚轮属于易损件，设计时预留了足够的拆卸空间，只需要松开端部的锁紧螺钉，就能快速更换磨损的滚轮，不需要整体拆卸轮组，降低了设备的维护成本和停机时间。
