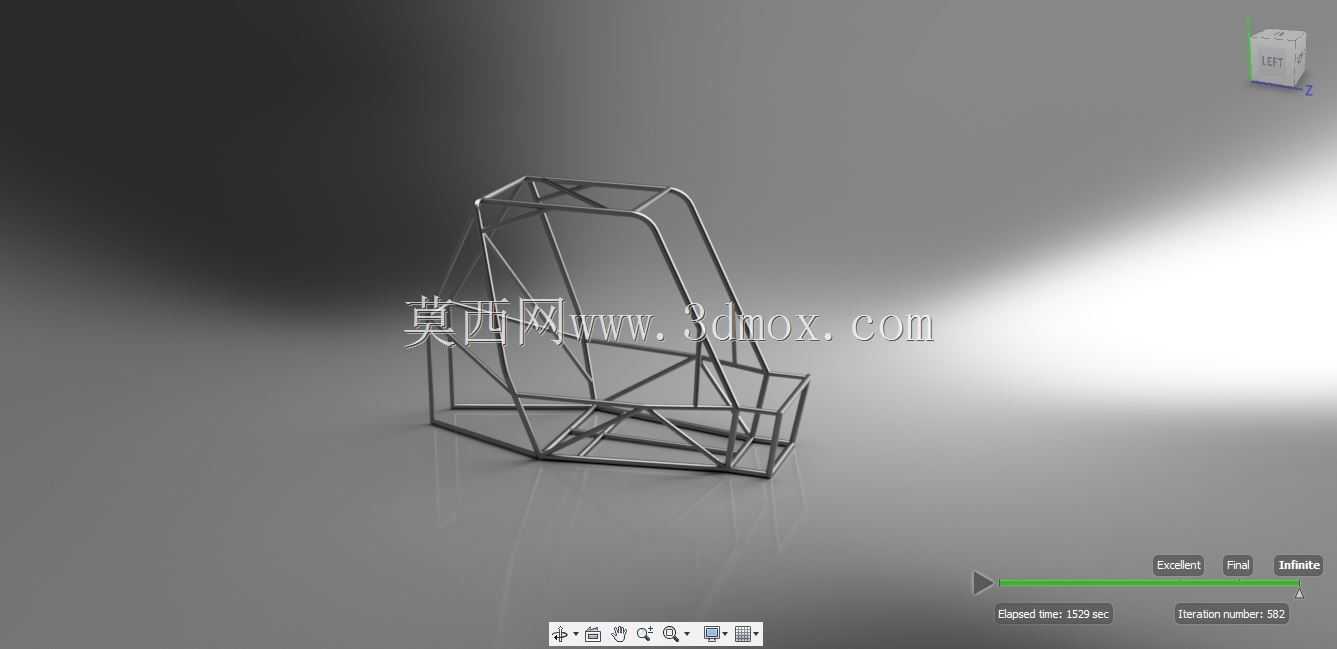

巴哈SAE全地形赛车钢管式车架底盘结构

　　这套钢管桁架式底盘结构，主要面向巴哈SAE赛事的全地形越野赛车开发，核心适配非铺装路面、陡坡、泥地、砂石路等复杂越野竞赛场景，作为整车所有系统的安装承载基体，需要同时兼顾碰撞吸能、轻量化、抗扭刚度、多系统安装兼容性的多重要求。首先从实际使用场景来看，巴哈赛事的赛道包含连续颠簸路段、飞跳落地工况、侧向过弯载荷、障碍物冲击等极端受力场景，底盘作为核心承载结构，首先要满足飞跳落地时3-5倍整车自重的垂直冲击载荷，同时在单侧车轮压到障碍物时，整车扭转刚度不能过低，避免出现车架变形导致的悬架定位参数偏移、传动系统卡滞等问题。设计思路上采用了空间钢管桁架的结构形式，没有使用冲压焊接的一体式承载车身，主要是考虑到小批量试制的加工便利性，

　　以及钢管结构在重量、刚度、碰撞吸能上的平衡优势。主承力管采用大直径薄壁无缝钢管，在乘员舱周边形成闭环的笼式防护结构，前舱区域预留动力总成的安装点位，包括发动机固定支架位、CVT传动系统的安装边界、前后悬架的上下摆臂连接支座，所有连接点位都做了局部加强，通过小直径钢管做斜向支撑，分散集中载荷，避免应力集中导致的焊缝开裂。从安装边界来看，底盘前部预留了前悬架安装的硬点位置，硬点坐标匹配双叉臂独立悬架的几何参数，保证主销内倾、后倾、轮距参数在设计合理范围内，同时预留了转向机的安装空间，转向拉杆的运动间隙经过校核，不会在悬架跳动过程中出现运动干涉。中部乘员舱的尺寸按照赛事规则要求设计，保证驾驶员佩戴头盔、安全带后有足够的操作空间，

　　座椅安装点位、安全带固定点都做了双层钢管加强，满足赛事的安全规范，避免碰撞时固定点脱落。后部区域预留了后悬架、后桥、排气系统、油箱的安装空间，后减震器的上安装点直接集成在底盘后部的桁架结构上，保证减震器的受力能够直接传递到主承力结构上。底盘的下部结构做了防刮设计，最下方的纵向钢管高度一致，形成平整的底部防护平面，避免在通过凸起障碍物时卡滞，同时可以加装底部护板，保护传动、制动管路不被飞石击打损坏。从功能特性上看，这套桁架结构的抗扭刚度经过受力优化，在同等重量下比传统的边梁式车架抗扭刚度提升40%以上，钢管的排布遵循力流最短传递原则，所有来自悬架的冲击载荷都能通过斜向支撑管快速分散到整个车架结构，避免局部载荷过大。

　　乘员舱的笼式结构在正面碰撞、侧面碰撞、翻滚工况下都能形成足够的生存空间，前部的钢管结构设计了逐级吸能的溃缩区，在正面撞击时前部管材先发生塑性变形吸收冲击能量，减少传递到乘员舱的冲击力。设计过程中对所有安装硬点的位置精度做了公差要求，悬架安装点的位置公差控制在0.5mm以内，避免因为车架焊接变形导致的四轮定位参数失准，所有焊缝都采用满焊工艺，在高载荷区域的焊缝做坡口处理，保证焊接强度。另外底盘上预留了全车线束、制动管路、燃油管路的固定卡扣安装位，所有管路的走向都避开了运动部件和高温区域，比如排气周边的管路都预留了隔热间隙，避免长期高温导致管路老化损坏。实际装配过程中，这套底盘可以兼容不同排量的单缸发动机安装，动力总成采用三点式悬置固定在底盘中部靠前的位置，平衡前后轴荷，让整车重心尽量靠近几何中心，提升越野行驶时的操控稳定性。前后轮的轮距、轴距参数都符合巴哈赛事的规则要求，底盘的最小离地间隙在满载状态下保持在300mm以上，保证通过性，接近角、离去角的参数也通过前后悬的长度设计做了优化，避免上下陡坡时车头、车尾剐蹭地面。
