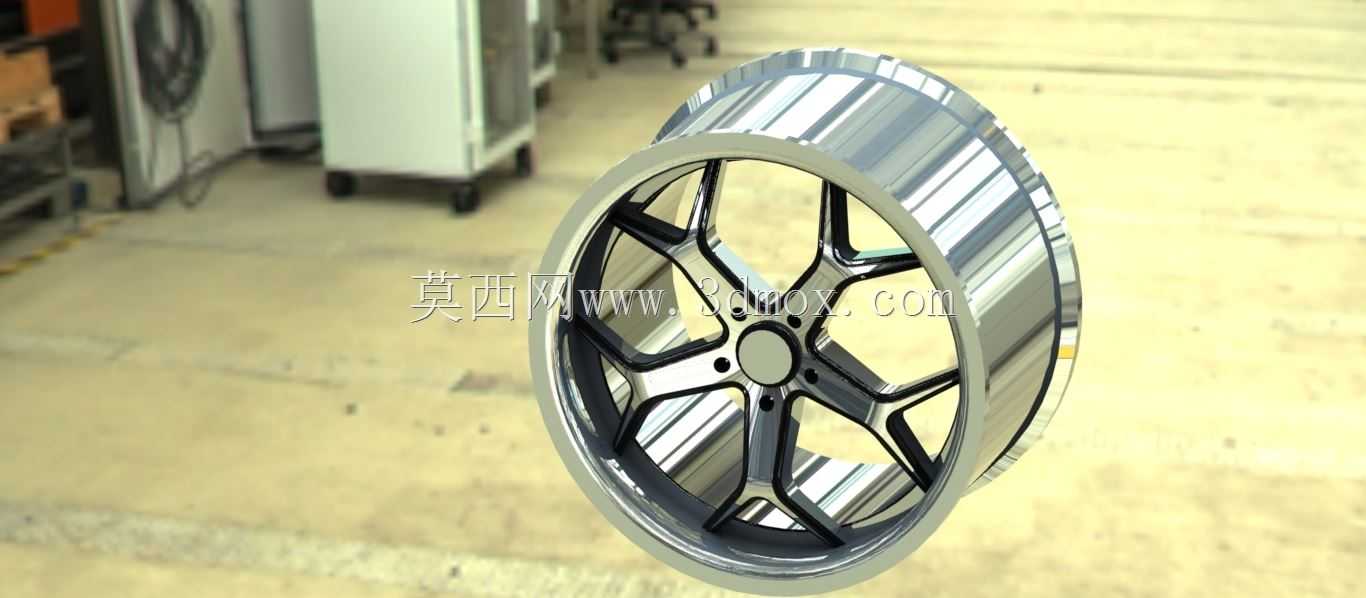

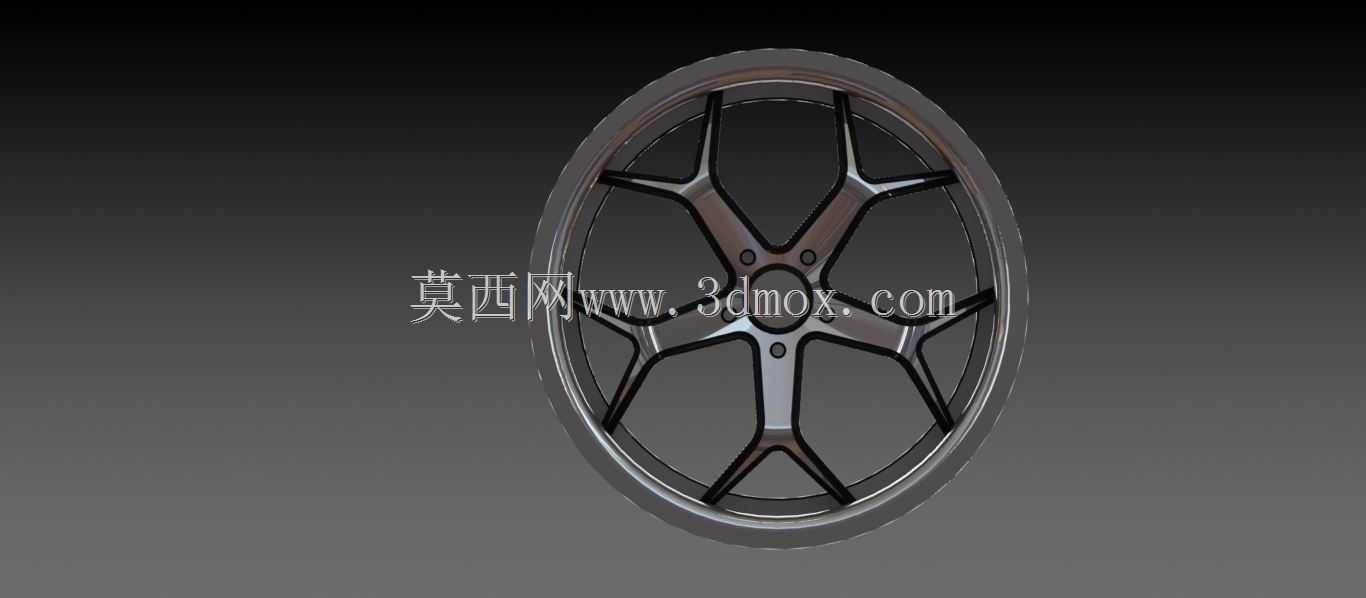

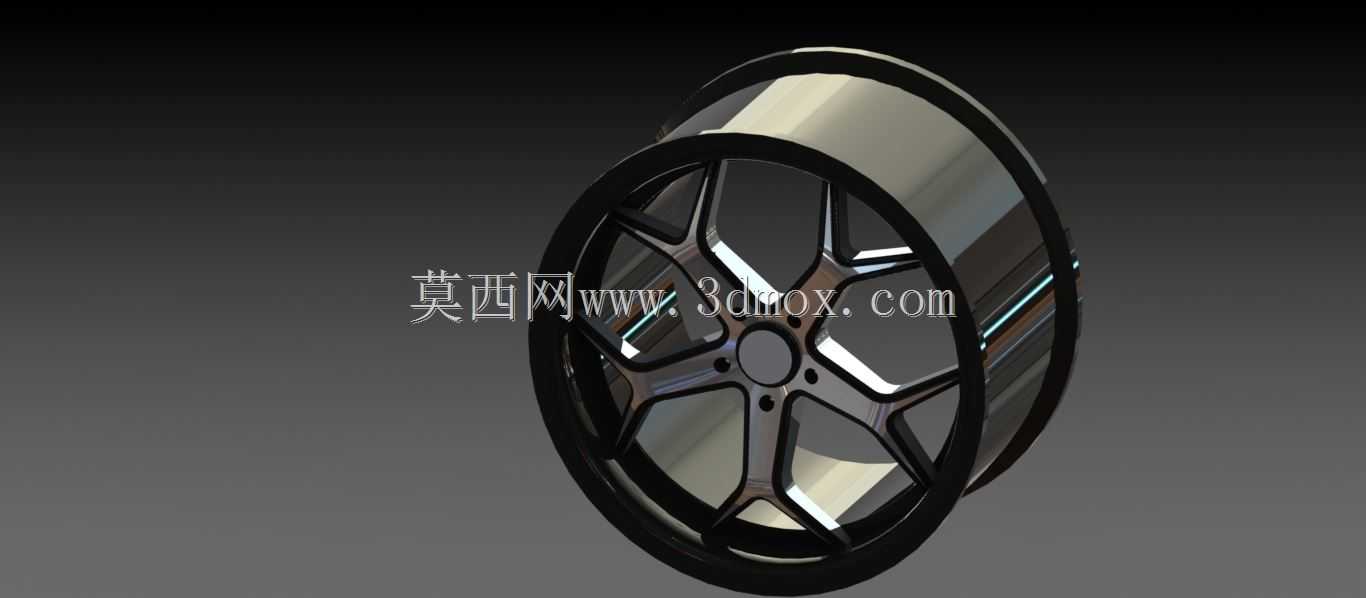

乘用车五辐亮面铝合金轮毂结构设计

　　在乘用车底盘行走系统的零部件设计中，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与NVH表现。这款五辐结构的铝合金轮毂，在设计阶段首先围绕日常家用乘用车的实际使用场景展开边界约束，适配常规17-19英寸轮胎的安装规格，轮辋部分的胎圈座角度、凸缘宽度严格匹配乘用车子午线轮胎的装配标准，能够保证轮胎充气后与轮辋的贴合密封性，避免高速行驶下出现轮胎脱圈、慢泄气等风险。

　　从实际装车用途来看，该轮毂需要同时承担静态承载、动态冲击、旋转扭矩传递多重作用：在车辆静止时，需承载整备质量下的单侧轴荷，轮辐与轮辋的过渡圆角处经过应力分散处理，避免长期静置产生的蠕变变形；在车辆过颠簸路面、过减速带的冲击工况下，轮辐的等强度变截面设计能够将冲击载荷均匀传导至整个轮圈结构，不会出现局部应力集中导致的辐条断裂问题；在车辆加速、制动过程中，轮毂中心孔与PCD螺栓孔的位置度公差严格控制在0.05mm以内，保证刹车盘、半轴与轮毂的同轴度，减少高速旋转下的动不平衡量，避免方向盘抖动的问题。

　　设计思路上没有采用复杂的多辐条造型，而是选择五组宽辐条的结构形式，一方面是考虑到铝合金铸造工艺的成型性，减少薄壁结构带来的铸造缺陷风险，辐条背面预留的加工余量能够满足后期数控精加工的尺寸要求，亮面车削的轮辋边缘设计在满足外观质感的同时，也通过表层致密加工层提升了轮辋的抗腐蚀能力；另一方面，五辐结构的通风间隙能够为刹车系统提供足够的冷却气流通道，车辆连续制动时，刹车卡钳与刹车盘产生的热量可以通过辐条间的空隙快速散出，避免制动热衰减带来的安全隐患。

　　安装边界的设计上，中心孔的直径适配主流家用前驱车型的轴头尺寸，螺栓孔的分布圆直径匹配常见的五孔乘用车规格，轮辋的偏距设计兼顾了轮距与翼子板的齐平效果，不会出现轮胎突出车身或者蹭到翼子板内衬的问题；气门嘴的安装位置预留了标准的橡胶气门嘴安装孔，同时兼容金属胎压监测气门嘴的安装空间，不需要额外对轮毂进行二次加工即可适配原厂胎压监测系统。

　　在结构细节处理上，轮辐与轮辋的连接位置采用了大圆弧过渡，避免直角结构带来的应力集中，轮辋内部的轮缘位置做了加厚处理，应对路边停车时可能出现的路肩剐蹭冲击，即使出现轻微剐蹭也不会损伤轮辋的核心密封结构；辐条表面的凹槽设计一方面是为了造型层次感，另一方面也在不降低结构强度的前提下减少了轮毂的整体重量，降低了簧下质量，对于提升整车的悬挂响应速度、降低油耗都有实际的帮助。

　　从建模实现的角度，整个模型先通过旋转特征构建轮辋的基础轮廓，再通过草图绘制单根辐条的截面形状，利用阵列特征完成五根辐条的均布，之后对所有的过渡位置做圆角处理，最后通过抽壳、切除特征完成螺栓孔、中心孔、气门嘴孔的细节构建，整个建模过程完全遵循实际加工的工艺顺序，模型的壁厚、拔模角度都符合低压铸造铝合金轮毂的生产工艺要求，既可以作为结构设计的参考样件，也能够用于渲染展示、装配干涉检查等实际工程场景。
