电机驱动离心式鼓风设备结构设计

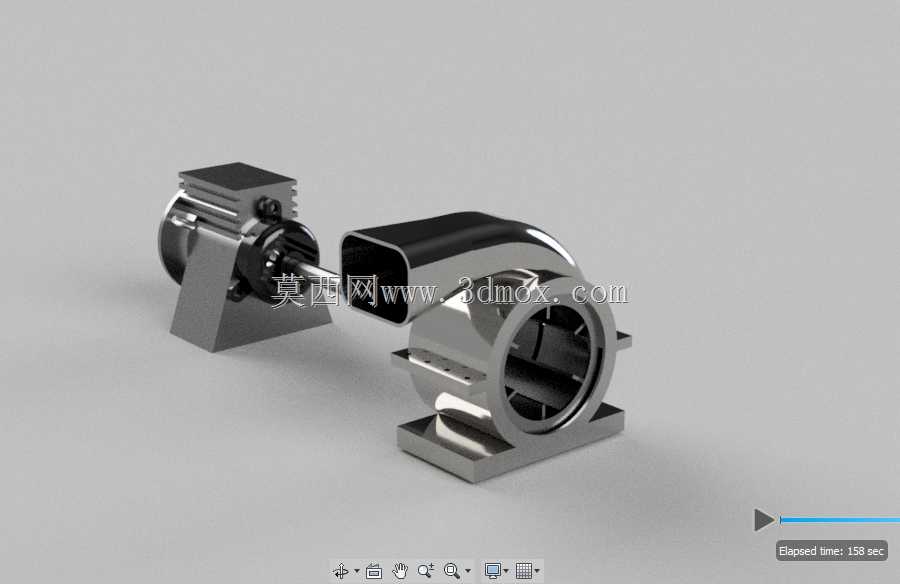

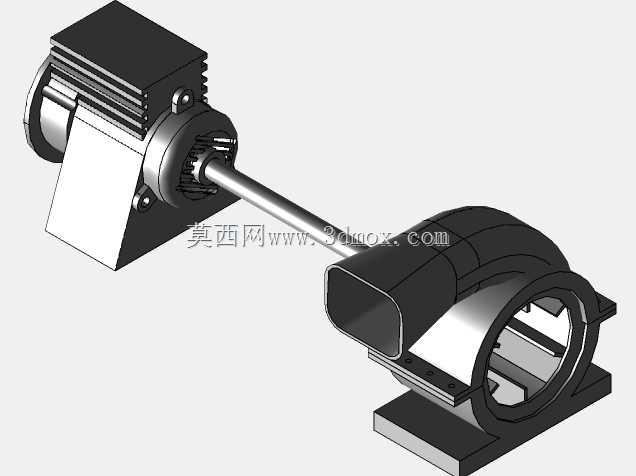

这套鼓风设备采用电机直联驱动的结构布局，省去了中间皮带传动或联轴器变速的冗余环节，整体结构紧凑度更高，在小型通风、小流量气体输送场景下的安装适配性更强。从结构组成来看，驱动端采用标准卧式安装电机，电机输出轴直接延伸至风机蜗壳内部，与离心式叶轮直接配合，传动路径上的功率损耗被控制在较低水平，相比带传动结构，长期运行下的传动效率衰减更慢，日常维护无需频繁调整传动带张紧度，运维工作量更小。

在实际工业场景中，这类直联式鼓风设备常被用于小型设备的散热通风、小空间内的气体循环、小型除尘工位的负压引风，或是实验设备的气源供给环节，相比大型工业离心风机，其占用的安装空间更小，安装基础的承重要求更低，不需要专门浇筑混凝土安装基础，在普通钢制支架甚至设备本体的安装位上即可完成固定。设备的安装边界设计充分考虑了通用适配性，电机端的安装支座采用标准卧式电机的安装孔距，底部支座的安装面做了铣平加工，保证安装时的平面度要求，避免电机运行时因安装面不平产生额外的振动应力；风机端的蜗壳同样设置了独立的安装支脚，两个支脚的安装孔位与电机支座的安装面处于同一水平基准，现场安装时不需要额外调整两个部件的高度差，降低现场安装的调试难度。

蜗壳部分采用螺旋形流道设计，流道截面从叶轮出口处开始沿周向逐步扩大，能够将叶轮甩出的高速气体的动压逐步转化为静压，降低气体在蜗壳内部的流动损失，出风口采用矩形接口设计，可直接匹配方形通风管道，也可通过变径接头连接圆形风管，接口处的法兰边预留了标准螺栓孔位，方便现场风管的连接固定。叶轮部分采用前向式多叶片结构，在相同转速下能够提供更高的风压输出，适合小流量高风压的使用场景，叶轮与电机轴的配合采用键连接加锁紧螺母的固定方式，能够传递足够的扭矩，同时避免高速旋转时叶轮出现轴向窜动，保证运行的稳定性。

设计过程中，对电机轴的延伸长度做了精准校核，既保证叶轮在蜗壳内部的轴向位置符合流道设计要求，避免叶轮与蜗壳侧壁产生刮擦，又尽可能缩短轴的悬臂长度，降低轴端的挠度，减少高速运行时的轴端跳动，进而降低轴承的径向载荷，延长电机轴承的使用寿命。电机外壳采用散热筋结构，在风机运行时，部分进风气流会掠过电机外壳的散热筋，能够带走电机运行产生的热量，不需要额外设置独立的电机散热风扇，进一步简化了整体结构。

在安装尺寸的匹配上，电机支座与风机支脚的安装孔均采用长圆孔设计，允许现场安装时存在小范围的位置偏差，降低对安装底座加工精度的要求；设备的整体轴向尺寸控制在紧凑范围内，对于安装空间轴向长度受限的场景，能够更好地适配。进风口设置在蜗壳的轴向端面，采用收敛式进风结构，能够引导气流平稳进入叶轮内部，降低进风处的湍流损失，进风口处可直接加装防护网，避免杂物被吸入叶轮造成设备损坏，也可根据使用需求加装进风过滤组件，适配对进气清洁度有要求的使用场景。

从运行特性来看，直联结构的动平衡更容易保证，电机转子与叶轮作为整体做动平衡校正后，运行时的振动值更低，噪音水平相比带传动结构更小，适合对噪音控制有一定要求的车间内部工位使用。设备的整体重量分布均匀，重心落在两个安装支座之间的区域，安装后整体稳定性更好，即使在有轻微振动的设备配套场景下，也不容易出现固定螺栓松动的问题。
