四缸发动机排气歧管结构设计

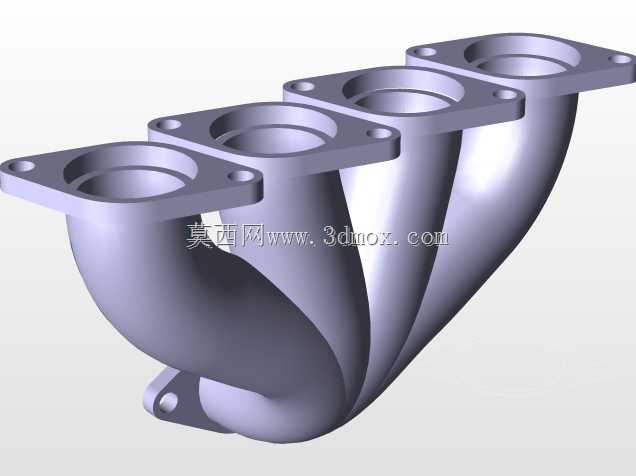

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气侧与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发阶段需要重点校核的零部件之一。这款四缸机型配套的排气歧管采用四合一汇聚式结构，四个进气法兰分别对应直列四缸发动机的四个排气道口，每个法兰面均设置两个螺栓过孔，安装时通过耐热螺栓与气缸盖排气侧的安装面紧密贴合，法兰面的平面度公差需要控制在0.05mm以内，避免高温工况下出现密封失效导致的排气泄漏问题。从结构布局来看，四个支管采用等长渐变曲率设计，每一段支管的弯曲半径都经过流场仿真优化，目的是尽可能降低各缸排气的流动阻力，同时避免相邻气缸的排气脉冲出现相互干涉，

　　减少排气背压对气缸扫气过程的负面影响。支管的内壁过渡区域全部采用大圆角顺滑过渡，没有突兀的截面突变，能够减少高速排气气流在管内形成的涡流与紊流，降低排气过程的能量损耗，这对于提升发动机低速扭矩输出、降低燃油消耗有明显的正向作用。歧管的出气端采用整体式汇聚法兰结构，法兰面设置四个安装孔位，用于对接三元催化器或者涡轮增压器的进气端，安装面同样需要满足高温密封的平面度要求，法兰与支管的连接位置设置了加强筋结构，能够缓解发动机运行过程中振动带来的应力集中，避免长期交变载荷下出现焊缝开裂或者本体断裂的问题。在实际装车场景中，这类排气歧管多用于1.5L-2.0L排量的直列四缸自然吸气或者小排量涡轮增压发动机，适配乘用车、

　　轻型商用车的动力总成配置，工作过程中需要承受800℃-950℃的高温排气冲刷，同时还要承受发动机启停、工况切换过程中带来的热胀冷缩交变应力，因此在结构设计阶段就需要充分考虑热变形的补偿空间，四个支管的弯曲弧度预留了足够的热膨胀余量，避免高温下结构拘束导致的热疲劳损坏。从安装边界来看，四个进气法兰的中心距完全匹配对应机型气缸盖的排气道中心距，安装孔位的位置度公差控制在0.1mm以内，能够保证装配过程中无需额外调整即可精准对位，降低总装环节的装配难度。歧管整体的外轮廓尺寸经过周边件间隙校核，与发动机舱内的防火墙、线束、冷却管路等周边部件预留了足够的安全间隙，避免高温烘烤导致周边部件老化损坏。在建模过程中，

　　这类歧管的曲面构建需要先提取气缸盖排气道的出口截面作为基准，再根据排气流道的走向绘制各段引导线，通过多截面曲面、桥接曲面等命令完成支管内壁的构建，之后再根据壁厚要求偏移生成实体结构，壁厚通常控制在4mm-5mm之间，兼顾结构强度与轻量化需求，最后再完成法兰、安装孔、加强筋等附属结构的设计。设计完成后还需要开展流场仿真与热力学仿真，验证不同转速工况下的各缸排气均匀性、管内压力损失分布，以及全负荷工况下的温度场、应力场分布，针对应力集中的区域调整圆角大小或者增加局部壁厚，确保零部件的使用寿命满足整车的耐久测试要求。这类等长排气歧管相比传统的不等长歧管，能够让各缸的排气压力波到达汇聚端的时间保持一致，更好地利用排气惯性提升气缸的扫气效率，尤其在发动机高转速区间，能够明显提升充气效率，释放更多的动力输出。
