激光切割拼装式潜望镜玩具结构设计

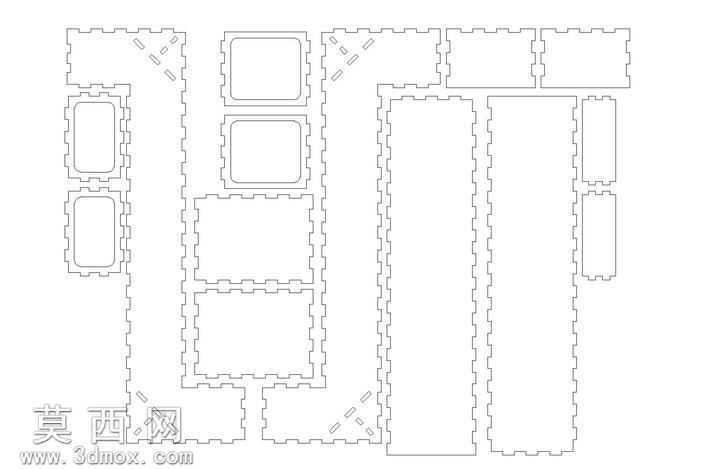

本作品为面向激光切割工艺设计的拼装式潜望镜玩具，整体采用6毫米厚度板材加工，装配后整体尺寸为700mm×300mm×150mm，整套项目共包含14个独立加工零件，无需额外粘接或紧固件即可通过板材间的卡槽结构完成拼接组装。建模阶段优先适配激光切割的加工特性，所有零件均采用平面板材轮廓设计，规避三维曲面结构以适配平面切割加工路径，所有拼接卡槽的尺寸公差经过反复校准，既保证拼装时的插拔顺畅度，又能让组装完成后的整体结构具备足够的结构强度，不会出现松脱散架的问题。整体结构采用经典的Z型光路通道设计，上下两端预留标准的反光镜片安装位，两个反射面呈45度平行布置，可通过两次光线反射实现高于视线位置的景物观测，还原传统潜望镜的核心光学功能。外观设计上采用方正的直筒造型，边角处做了微小的倒角处理，避免激光切割后产生的锐边划伤使用者，板材表面预留的虚线标识为拼装对位参考线，可帮助使用者快速识别零件的拼接方向，降低拼装难度。设计过程中充分考虑玩具的使用场景，整体结构无细小易脱落零件，所有拼接结构都做了防呆设计，避免出现零件错装无法组装的问题，既可以作为青少年光学原理科普的教学教具，也可作为激光切割爱好者的手工制作项目，组装完成后可实际用于日常的趣味观测，兼具科普价值与玩乐属性。
