挂耳式线控运动蓝牙耳机结构设计

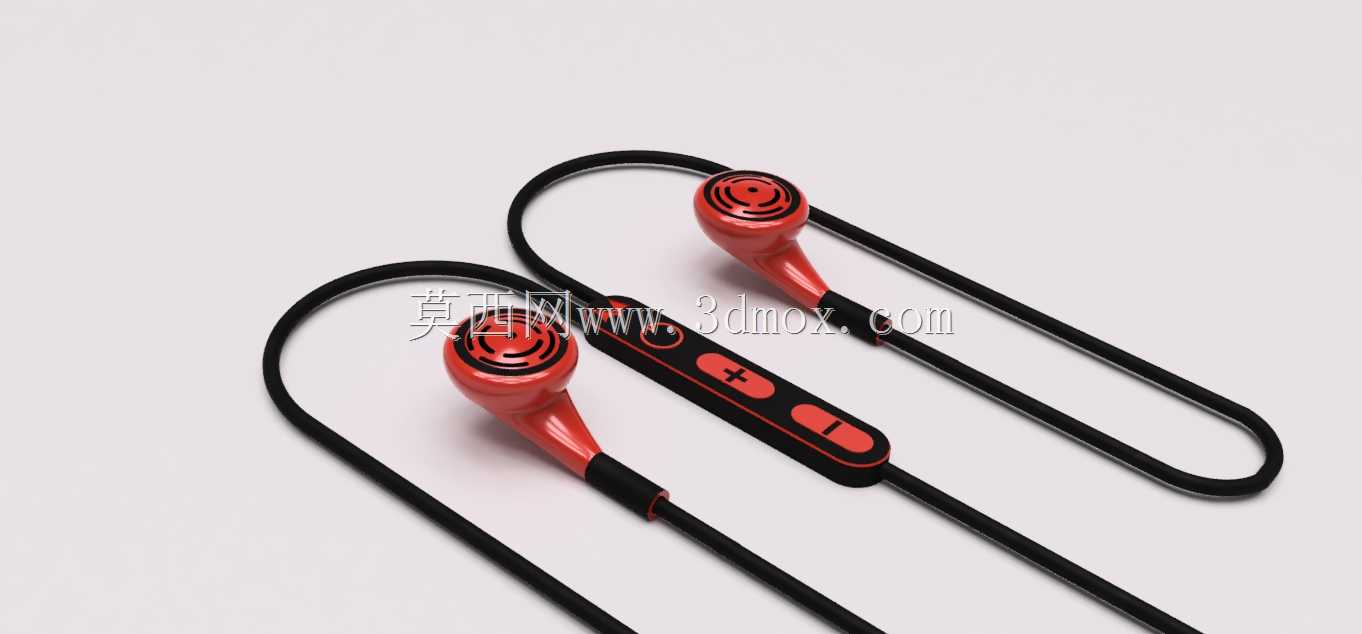

　　这款挂耳式线控运动耳机的结构设计，首先围绕运动场景的佩戴稳定性做了核心考量，日常跑步、健身等大幅度肢体活动场景下，常规入耳式耳机容易从耳道滑落，因此采用了一体化柔性挂耳结构，挂耳部分采用弧度贴合人体耳后轮廓的软胶材质，不需要额外耳挂配件，佩戴时挂耳段自然卡在耳后乳突位置，配合入耳式耳塞的耳道贴合度，能在剧烈晃动下保持佩戴位置不偏移，同时不会对耳郭造成过度挤压，长时间佩戴的异物感控制在合理范围内。线控模块集成在右侧耳机的出线端位置，模块表面做了凹凸区分的按键设计，凸起的加号按键对应音量加、短按切下一曲，凹陷的减号按键对应音量减、短按切上一曲，中间的条形按键对应播放暂停、来电接听挂断，运动过程中不需要目视识别，仅凭手指触感就能完成操作，

　　避免运动中分心操作带来的安全隐患。耳机的出声嘴部分做了阶梯式限位结构，能够适配不同尺寸的硅胶耳塞套，用户可以根据自身耳道大小更换适配的耳塞，保证耳道内的密封性，既能够提升低频音效的表现，也能起到一定的物理隔音效果，在户外通勤、健身房等嘈杂环境下使用时，不需要过高音量就能听清音频内容，一定程度上保护听力。耳机的线材采用高弹性TPE材质，内部添加了凯夫拉抗拉纤维，日常拉扯、反复弯折都不容易出现线芯断裂的问题，挂耳段和线材的衔接位置做了应力释放结构，避免长期弯折导致的外皮开裂、线芯折断问题，线控模块的外壳采用超声波焊接工艺，接缝位置没有外露的卡扣或者螺丝，整体密封性更好，运动过程中产生的汗液不容易渗入模块内部，

　　损坏内部的PCB电路板和电子元器件。耳机的整体重量控制在单耳5g以内，加上线材总重量不超过18g，佩戴时不会对耳部造成明显的坠重感，入耳部分的音腔采用了前腔泄压孔设计，平衡耳道内外的气压差，避免长时间佩戴出现的耳闷、胀痛问题，泄压孔位置覆盖了防尘网，防止耳道分泌物、外界灰尘进入音腔内部堵塞出声孔。从安装边界来看，线控模块的内部空间做了分层排布，最上层是按键的硅胶触发层，中间层是PCB电路板，集成了蓝牙模块、麦克风、电池管理芯片，最下层是锂电池，整体模块的厚度控制在6mm以内，宽度12mm，长度35mm，佩戴时不会因为模块体积过大硌到颈部或者脸颊，出线位置的线卡做了防拉脱设计，线材受到外力拉扯时，拉力会被线卡结构承担，

　　不会直接作用在PCB的焊盘位置，避免扯断焊盘导致的功能失效。这款耳机的结构设计同时兼顾了日常通勤和运动场景的使用需求，没有多余的冗余结构，所有的结构设计都围绕佩戴舒适度、使用可靠性、操作便捷性三个核心方向展开，音腔的内部结构做了导流设计，能够优化出声的频响曲线，减少高频的刺耳感，提升中频人声的清晰度，同时保证低频的下潜深度，在结构层面为音质表现提供基础支撑。挂耳部分的软胶硬度选择了邵氏45度的硅胶材质，既有足够的支撑性保持挂耳的形状，又有足够的柔软度贴合耳后皮肤，不会因为材质过硬磨伤皮肤，也不会因为材质过软导致挂耳变形无法固定位置。耳塞套的固定槽深度为1.2mm，更换耳塞套时不会轻易脱落，同时也不会因为卡槽过深导致耳塞套难以拆卸更换。麦克风的拾音孔开设在线控模块的侧面，正对使用者嘴部的方向，孔位同样覆盖了防尘防水网，既能够保证拾音的清晰度，通话时能够准确拾取人声，降低环境风噪的影响，也能阻挡汗液、灰尘进入麦克风内部导致拾音失效。
