五辐式乘用车铝合金轮辋结构设计

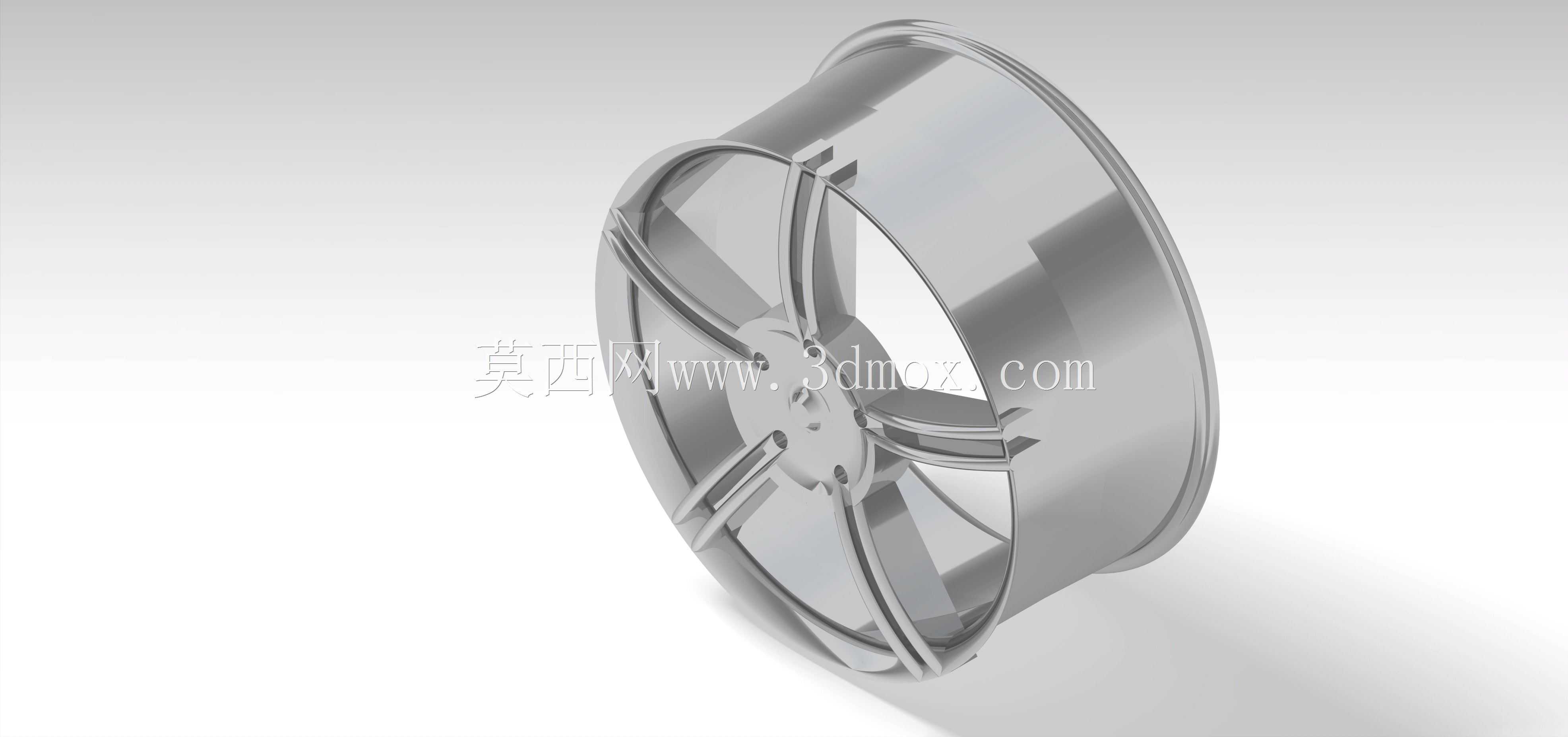

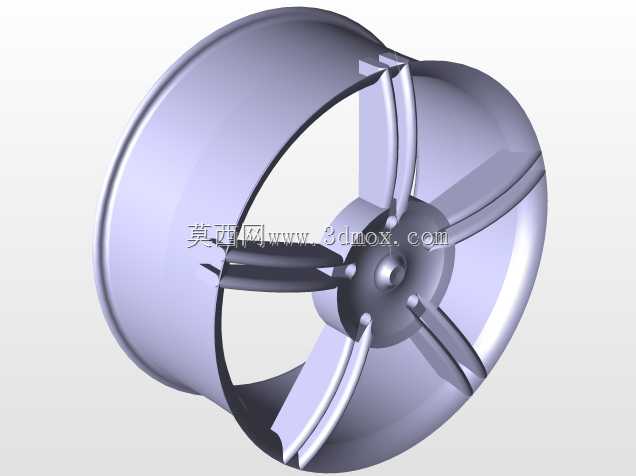

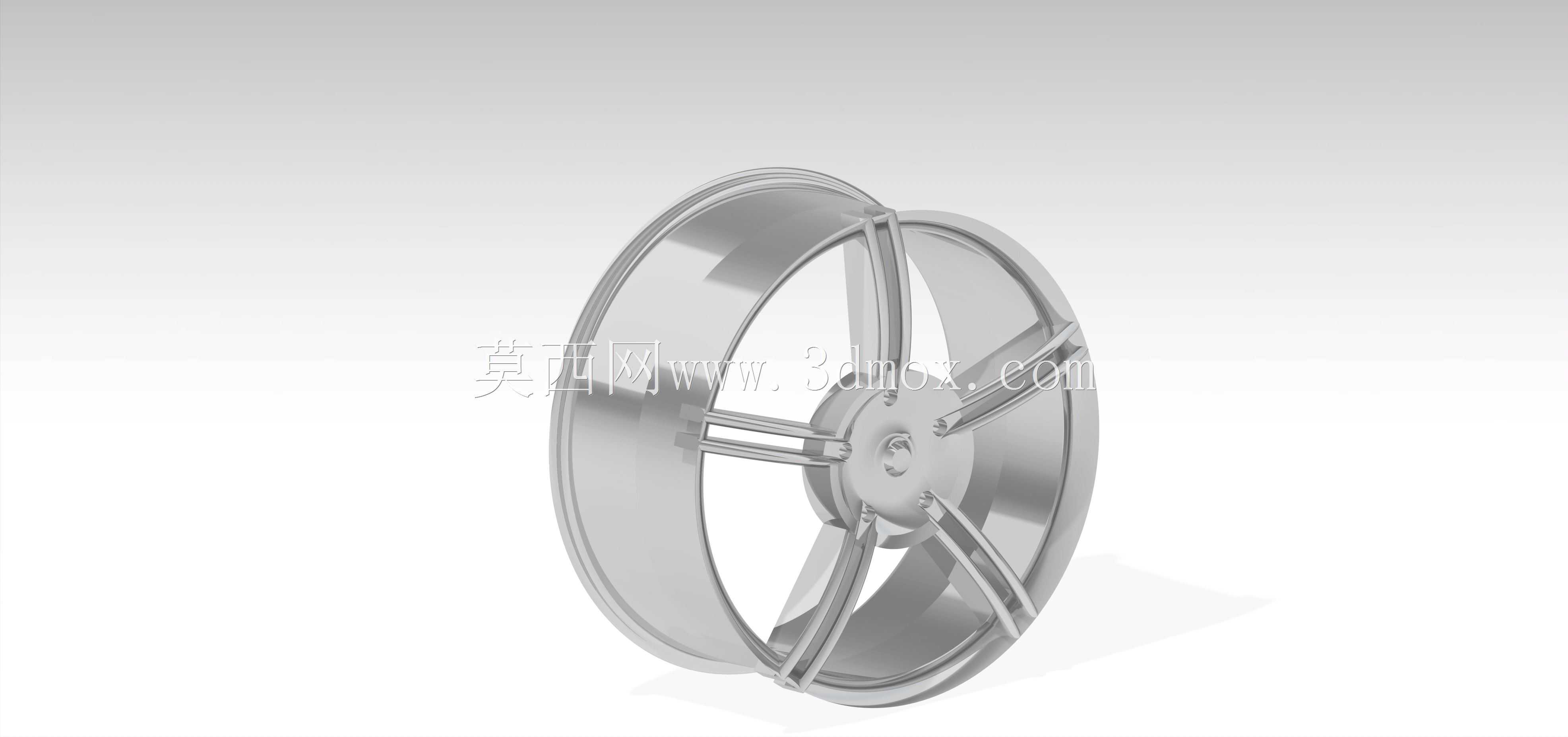

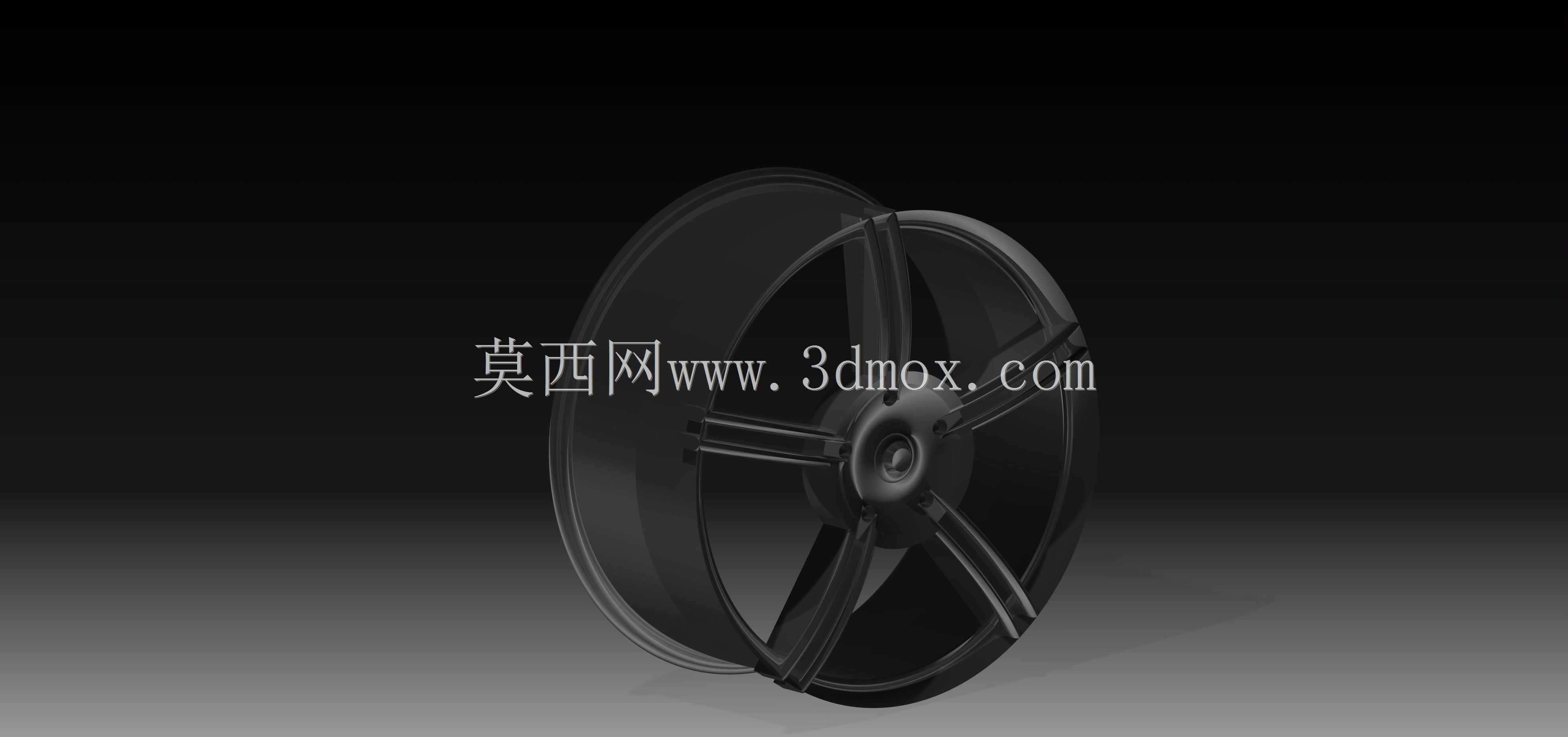

　　轮辋作为车辆行走系统的核心承载部件，直接关联整车行驶安全性、操控稳定性与NVH表现，日常设计中需要兼顾结构强度、轻量化、装配兼容性多维度的平衡，这款五辐结构的轮辋设计，主要面向普通家用乘用车的配套需求，适配16-17英寸轮胎规格，可覆盖多数紧凑级、中型家用轿车及城市SUV的换装与配套场景。从实际装车场景来看，轮辋需要承受车辆静止时的垂直载荷，还要应对行驶过程中加减速带来的扭矩冲击、过弯时的侧向载荷，以及经过颠簸路面时的瞬时冲击载荷，因此在结构设计阶段，首先确定了辐条的分布形式：采用五组双肋式辐条对称布局，相比等宽单辐条结构，双肋设计可以在同等材料用量下提升辐条的抗弯截面模量，分散轮心安装座到轮缘之间的应力传递路径，

　　避免应力集中在辐条与轮辋本体的连接位置。轮辋的安装边界完全遵循乘用车通用装配规范，中心定位孔采用标准直径尺寸，适配多数家用车的轴头定位公差，五颗螺栓孔的节圆直径符合主流乘用车的轮毂安装孔距标准，可直接对应对应车型的轮毂螺栓装配，不需要额外加装变位垫片或者转接法兰，安装面的平面度控制在0.1mm以内，保证装车后轮辋与轴头贴合紧密，避免高速行驶时出现车轮抖动的问题。轮辋的胎圈座位置采用标准的15度锥面设计，匹配无内胎子午线轮胎的装配要求，胎圈座的圆角半径、轮缘的高度尺寸都严格遵循轮胎装配的行业规范，既保证轮胎安装后充气状态下的密封可靠性，也能避免车辆行驶中轮胎脱圈的风险，轮辋中部的通风空腔除了给制动系统留出散热空间外，

　　辐条之间的空隙也能在车辆行驶时引导气流穿过，带走制动盘、制动片工作产生的热量，降低长距离制动时的热衰减幅度。设计过程中针对辐条的过渡位置做了连续的圆角处理，没有出现直角或者锐角的结构转折，一方面是降低铸造或者锻造加工时的应力集中风险，减少零件生产过程中的废品率，另一方面也能避免长期交变载荷下出现疲劳裂纹，延长轮辋的使用寿命。轮辋的轮缘部分做了加厚处理，应对路边停车时容易出现的路肩剐蹭、冲击，轻微剐蹭不会破坏轮辋的主体密封结构，也不会影响轮胎的固定稳定性。从重量控制角度，这款轮辋在辐条背面做了等强度的减材设计，在保证结构刚度满足冲击测试要求的前提下，尽可能去除非承载区域的多余材料，降低轮下质量，

　　轮下质量的降低不仅能减少悬架系统的簧下载荷，提升悬架的响应速度，也能间接降低整车的行驶能耗，提升燃油经济性或者电驱车型的续航表现。在实际选型匹配时，这款轮辋的偏距设置在常规家用车的适配区间，装车后轮胎不会超出翼子板边界，也不会与内侧的减震器、转向节、制动卡钳产生运动干涉，转向打满方向时预留有足够的安全间隙，不需要额外调整轮拱内衬或者悬架部件。轮辋的表面处理预留了常规涂装、抛光、亮面加工的工艺余量，可根据不同车型的外观需求做不同的表面工艺处理，适配不同风格的整车外观设计。
