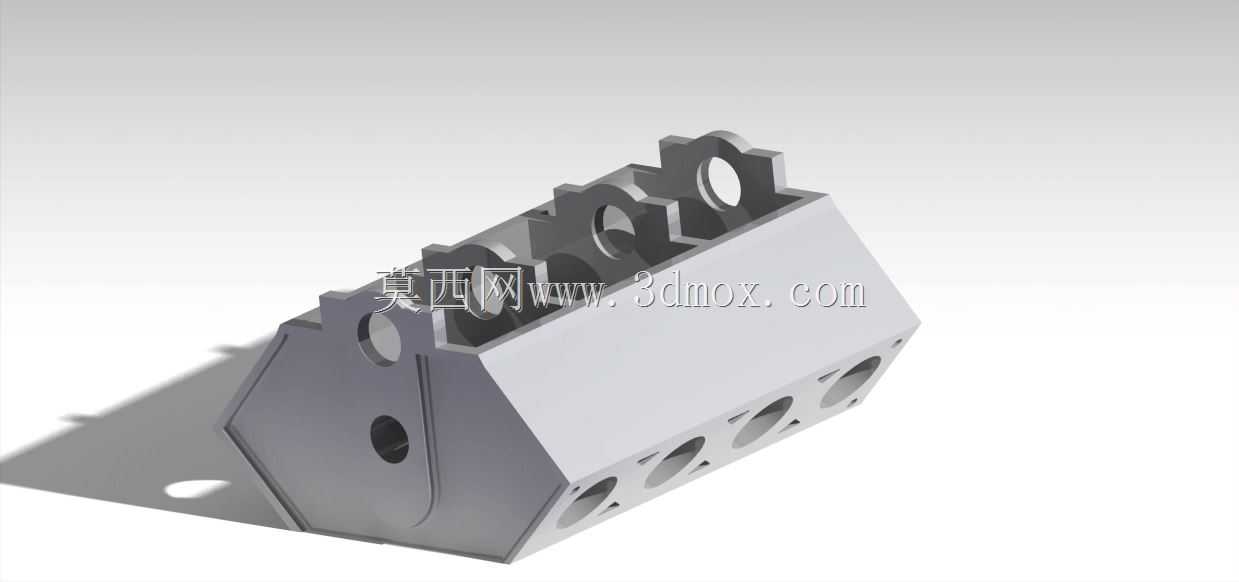

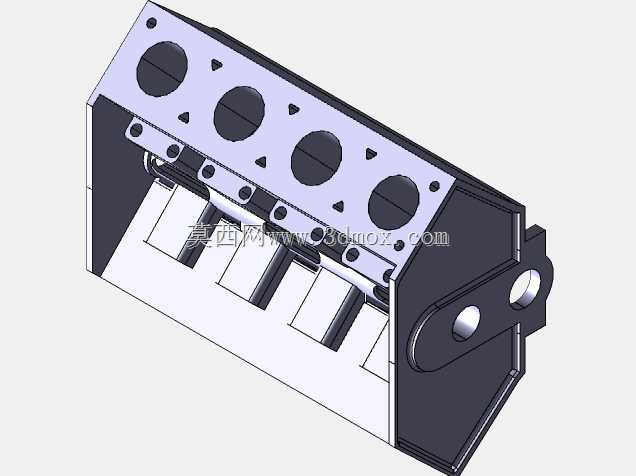

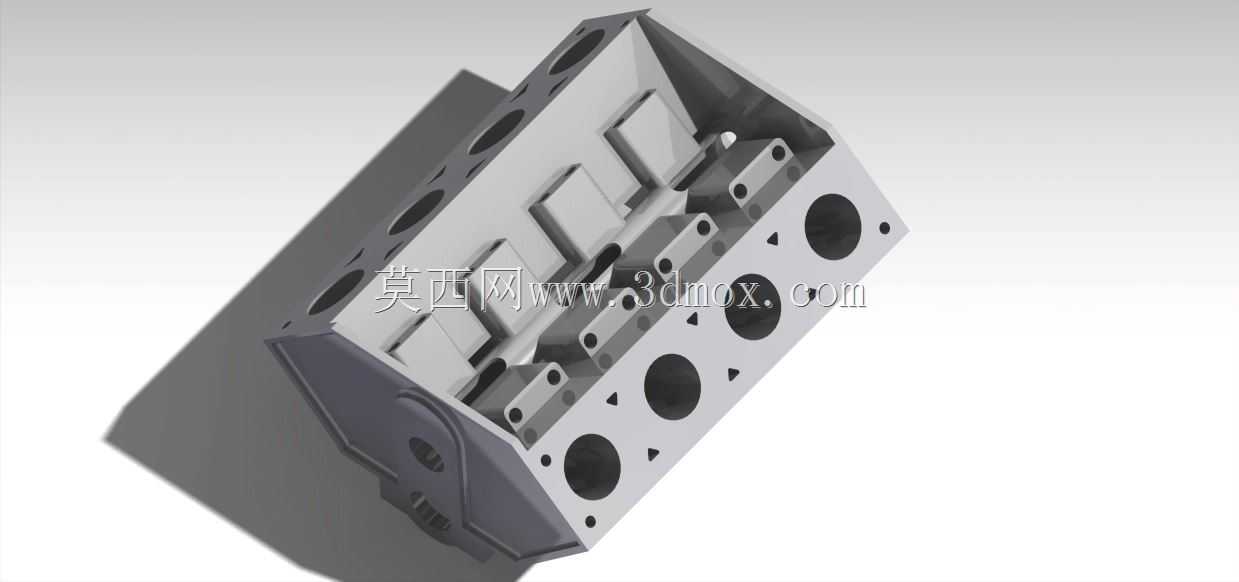

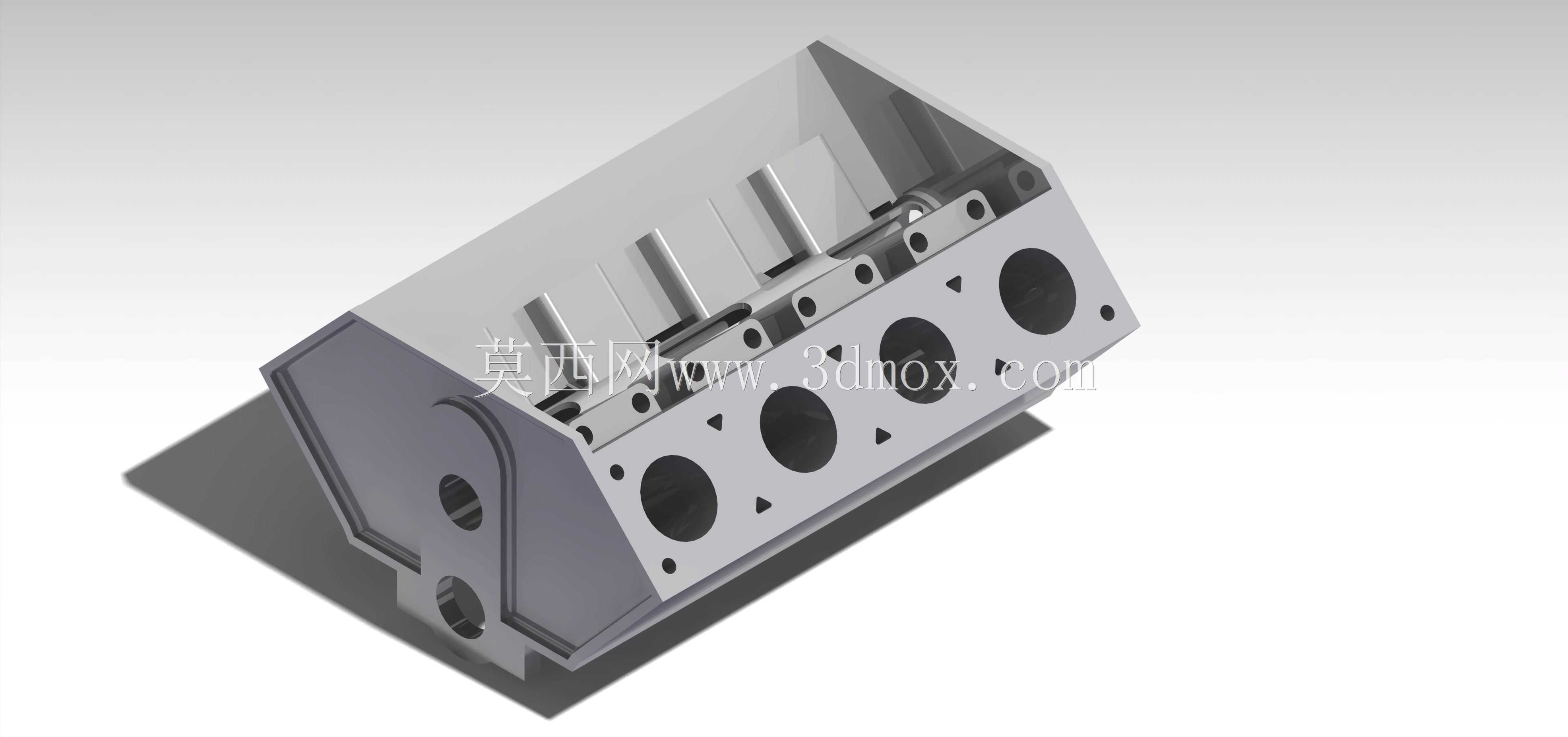

直列多缸内燃机缸体结构三维设计

　　在商用车、乘用车、工程机械、固定式发电机组等搭载往复式内燃机的动力场景中，缸体是整台动力装置的核心承载基体，所有附属运动部件、配气机构、冷却润滑回路、外围附件都要依托缸体完成定位与装配，其结构设计的合理性直接决定整机的可靠性、NVH表现与服役寿命。这款直列多缸缸体采用整体式铸造基体结构，在设计阶段优先匹配量产铸造工艺的成型特性，将缸筒安装位、主轴承座、冷却水道、润滑油道、附件安装凸台做一体化集成，避免多组件拼接带来的密封失效风险与装配累积误差。从结构功能上看，缸体上部的阵列缸孔是活塞往复运动的导向承载面，设计时预留了干式缸套的压装余量，缸孔周边的环形空腔为冷却水道，可在整机运行时让冷却液持续带走燃烧室传递的热量，

　　避免缸壁温度过高引发润滑失效、热变形超差等问题；缸体下部的主轴承座采用分体式轴承盖配合定位销的连接结构，每个轴承座的螺栓孔位置都经过载荷校核，可承受曲轴运转时传递的爆发压力与往复惯性力，轴承座内壁预留轴瓦安装定位槽，保证曲轴运转时的同轴度公差符合设计要求。设计过程中，首先根据整机排量、缸径行程参数确定缸心距尺寸，相邻缸孔之间的壁厚既要满足铸造时的金属液充型要求，也要预留足够的冷却水道空间，避免两缸之间出现局部热区；缸体侧壁的加强筋布局并非均匀排布，而是根据有限元分析得到的应力集中区域做定向加强，比如主轴承座两侧、缸盖螺栓孔周边、起动机与发电机安装凸台位置，都设置了不同厚度的加强筋，在控制整体重量的前提下提升结构刚度，

　　减少整机运转时的结构共振。油道设计采用主油道横向贯通、分支油道斜向加工的方案，主油道布置在缸体侧壁的刚度较强区域，避免加工时出现壁厚偏差导致的油道击穿，分支油道分别通向每个主轴承座、凸轮轴安装位、缸盖螺栓孔周边的润滑油路，保证各运动摩擦副在启动瞬间就能得到压力润滑，同时在油道的工艺孔位置预留了密封堵头的安装位，避免长期使用后出现机油渗漏。安装边界方面，缸体前端面预留了正时机构、水泵、机油泵的安装定位止口，定位止口的形位公差严格控制，保证正时齿轮的啮合间隙符合设计要求；后端面预留了飞轮壳、离合器壳体的安装螺纹孔，孔位布局匹配主流变速器的连接尺寸，可适配不同扭矩等级的传动部件；缸体顶面的缸盖螺栓孔采用不等距排布，

　　每个螺栓的拧紧力矩对应的压紧力可均匀覆盖缸垫的密封带，避免燃烧室高压气体窜入水道或油道；缸体两侧的附件安装凸台分别预留了机油滤清器、燃油泵、进气管支架、发动机悬置的安装位，悬置安装点的位置经过重心匹配计算，可将整机运转时的振动有效传递至车架，减少动力总成的摆动。在细节结构处理上，缸体的所有铸造转角都设置了铸造圆角，避免应力集中导致的疲劳裂纹，水道内部的清砂孔位置设计合理，可保证铸造完成后内腔的型砂能彻底清理，避免残留砂粒在冷却液循环时磨损水泵水封；缸体下部的油底壳安装面采用平面密封结构，密封面的平面度公差控制在合理范围，配合密封胶可保证机油回路的密封性能，同时在油底壳安装面的最低位置预留了机油收集器的安装定位结构，保证机油泵能持续吸油，避免车辆倾斜时机油泵吸空引发的润滑故障。
