红色单螺旋桨玩具飞机结构造型设计

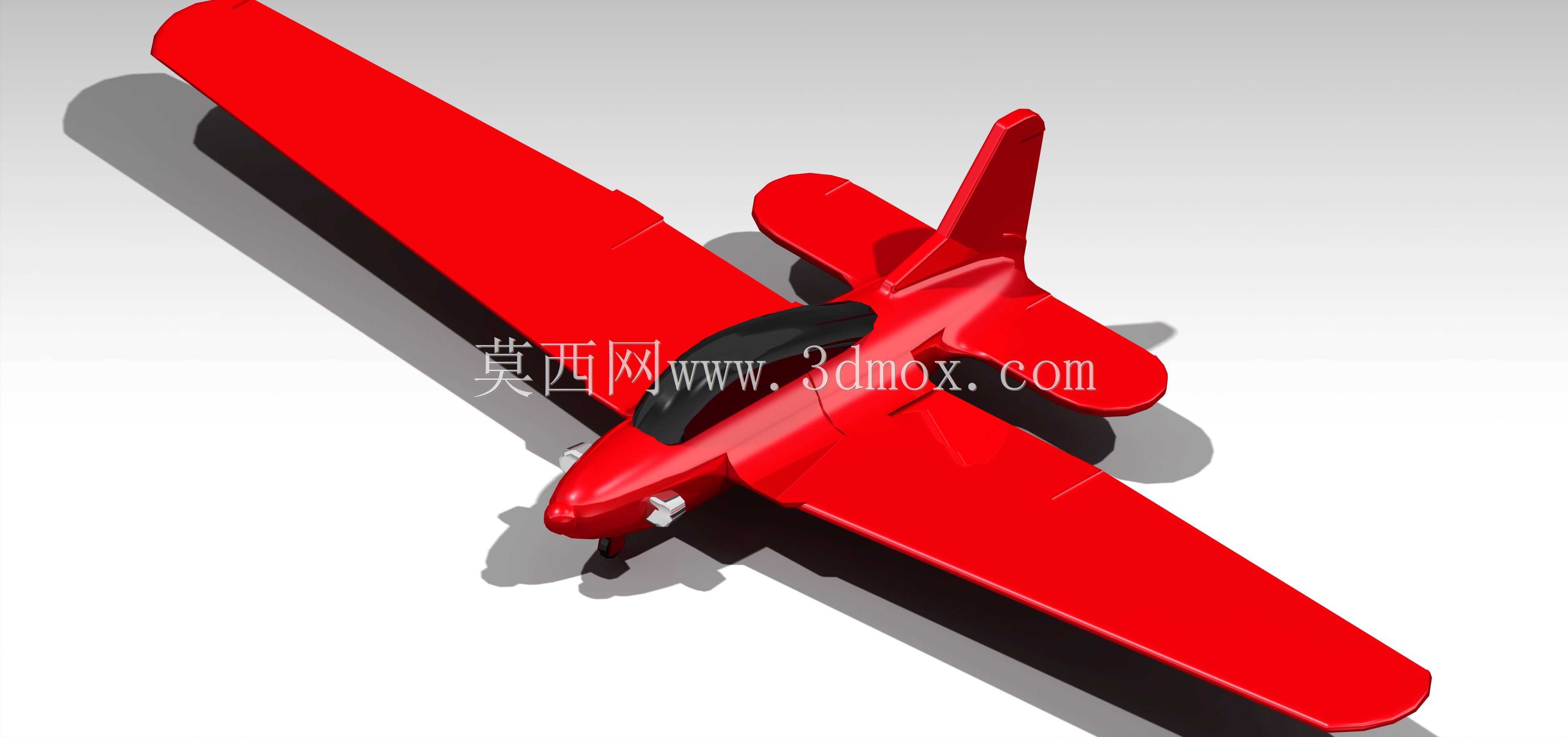

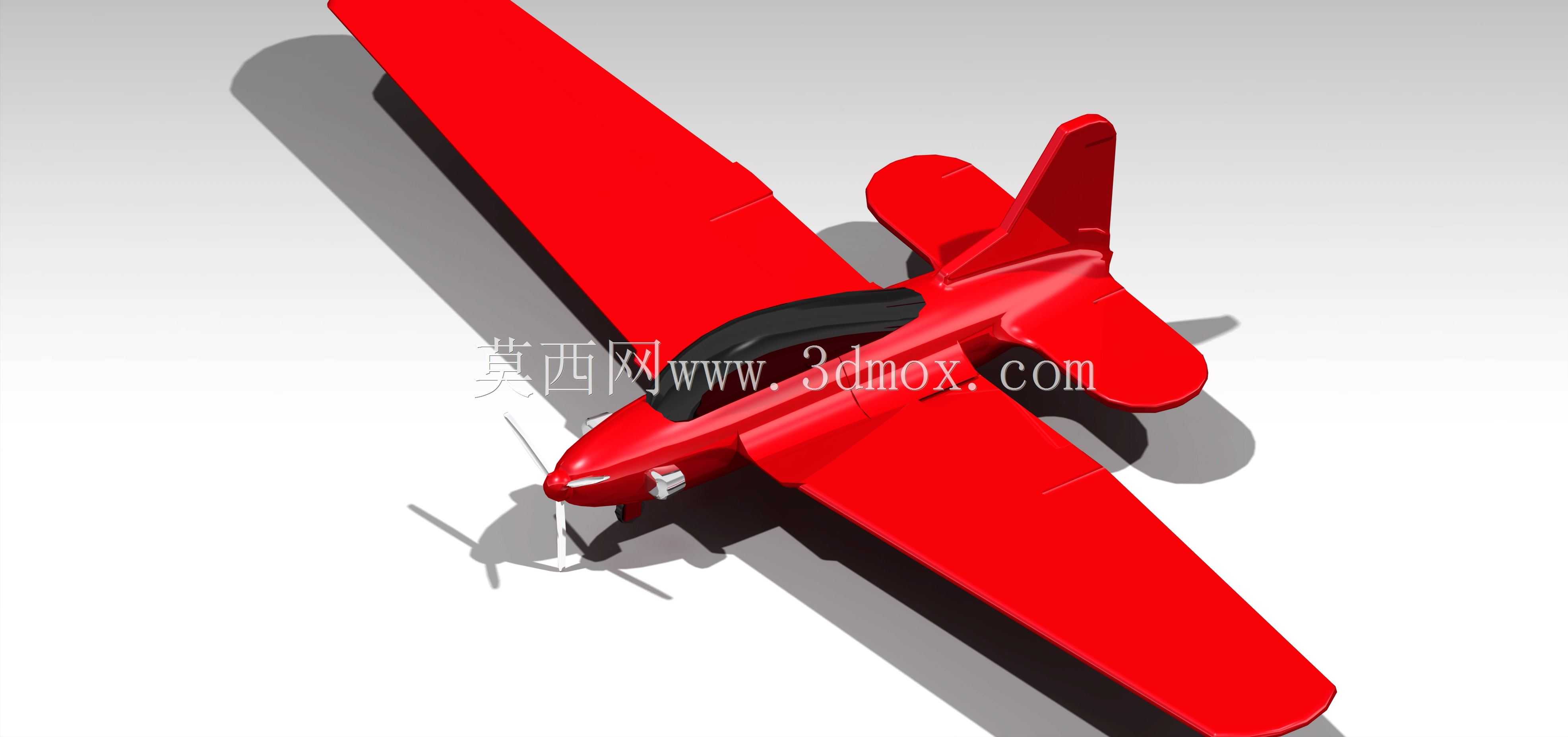

这款单螺旋桨玩具飞机的造型设计，核心围绕低龄儿童玩具的使用场景展开，日常可作为桌面摆件、儿童手持把玩玩具，也可作为航模入门认知教具，帮助低龄群体建立基础的飞行器外形认知。设计过程中优先考虑把玩过程的安全性，整机所有外露棱边均做了R2以上的圆角过渡处理，不存在尖锐凸起结构，避免儿童手持玩耍时出现划伤风险。整机采用上单翼布局，机翼与机身采用一体化融合过渡设计，没有额外的拼接缝隙，既减少了注塑生产时的零件数量，也避免了小零件脱落造成的误食隐患。机身前部设置单组螺旋桨结构，桨叶同样做了大圆角钝化处理，转动时不会产生割伤风险，螺旋桨与机身的连接轴采用短轴限位设计，不会出现轴体脱出的情况。座舱部分采用凹陷式仿形设计，模拟真实飞机的透明座舱盖造型，不需要额外加装透明零件，通过曲面弧度的光影变化还原座舱的视觉效果，既降低了生产装配成本，也避免了小零件脱落的问题。尾翼部分采用常规布局，包含垂直尾翼与水平尾翼，尾翼与机身同样采用一体化连接结构，连接处做了平滑曲面过渡，没有应力集中的直角结构，即使出现摔碰情况也不容易出现断裂。整机的重心设计在机翼弦长的三分之一位置，配合上单翼的布局，即使作为简易手抛滑翔玩具使用，也能获得不错的滑翔稳定性，不需要额外调整配重。外形尺寸方面，整机翼展控制在180mm左右，机身长度控制在160mm左右，机尾高度控制在70mm左右，整体尺寸适配儿童手掌抓握范围，单手握持时不会出现脱手滑落的情况。安装边界上，该模型如果作为静态摆件使用，仅需要预留直径200mm的圆形放置平面即可，不需要额外的固定结构，底部机身曲面做了小范围的平面切边处理，放置在平整桌面上时不会出现晃动倾倒的情况。设计过程中全程采用零件级实体造型，没有使用曲面片体拼接，所有壁厚均匀控制在2mm，符合注塑成型的工艺要求，拔模斜度统一设置为1.5度，不需要额外做后期的工艺补正，可直接用于注塑模具的结构设计。机翼部分的翼型采用简化的平凸翼型，上表面做轻微的弧度凸起，下表面为平面，既还原了真实飞机的翼型特征，也降低了建模与模具加工的难度，机翼与机身的连接处做了加厚处理，提升摔碰时的结构强度，即使从1.2米的高度自由落体到水泥地面，连接处也不会出现断裂。螺旋桨的转动间隙控制在0.2mm，既保证转动顺畅，也不会出现间隙过大松动的情况，桨叶的转动阻力经过优化，轻微吹气即可带动桨叶转动，提升把玩时的趣味性。整机没有设置任何可拆分的小零件，所有结构均为一体化设计，符合儿童玩具的安全设计标准，表面没有多余的凸起装饰，所有标识区域均采用凹陷式设计，可通过移印工艺添加装饰图案，不需要额外粘贴贴纸，避免贴纸脱落被儿童误食。
