螺旋型节能荧光灯结构三维设计

　　日常民用与商用照明场景中，螺旋型节能荧光灯是替代传统白炽灯的主流照明器件，相比同光效的白炽灯可降低七成以上的能耗，同时具备更长的连续使用寿命，广泛适配家庭居室、办公隔间、商超公共区域、工业辅助照明点位等多种安装场景，可直接匹配标准螺口灯座完成快速替换，无需额外改造原有照明线路。

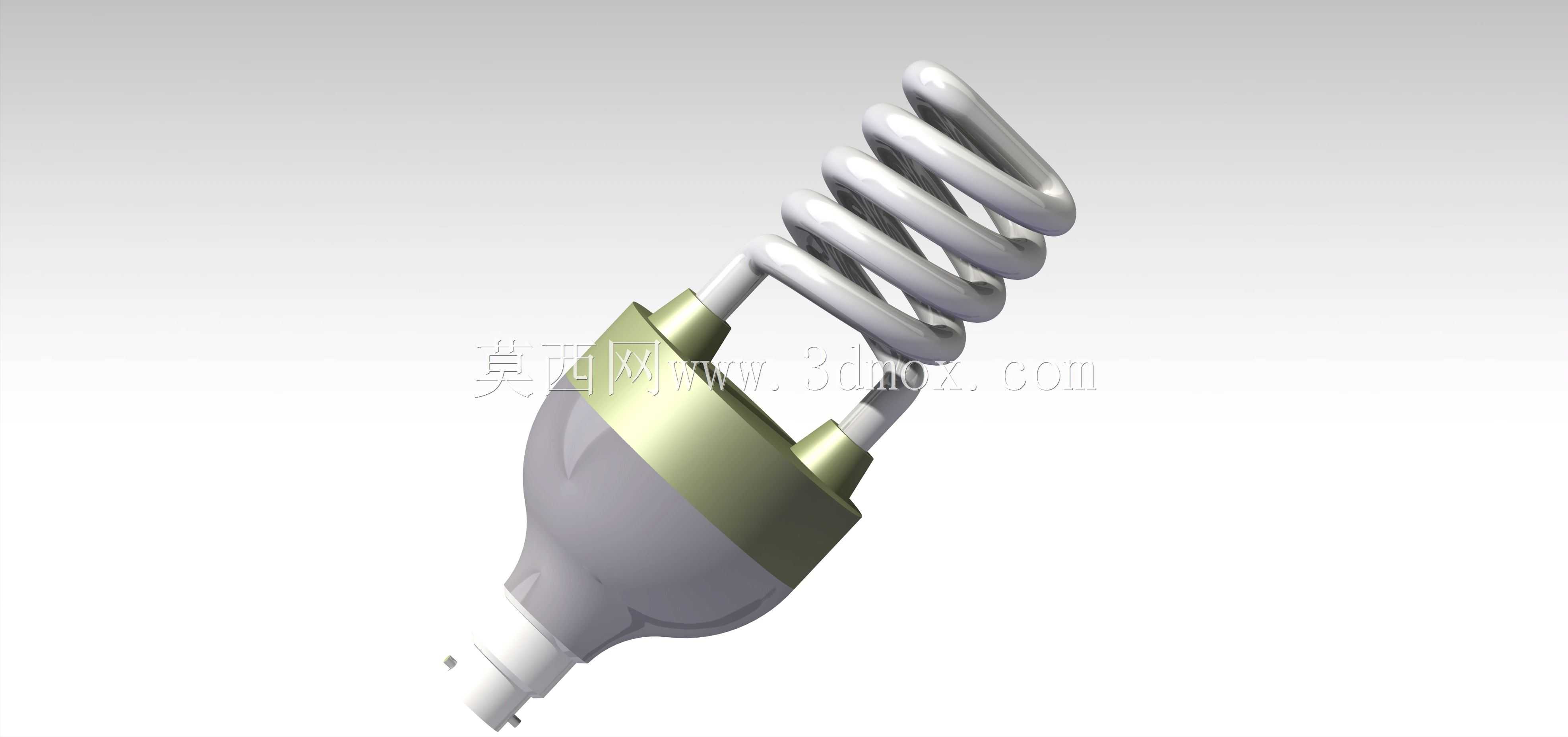

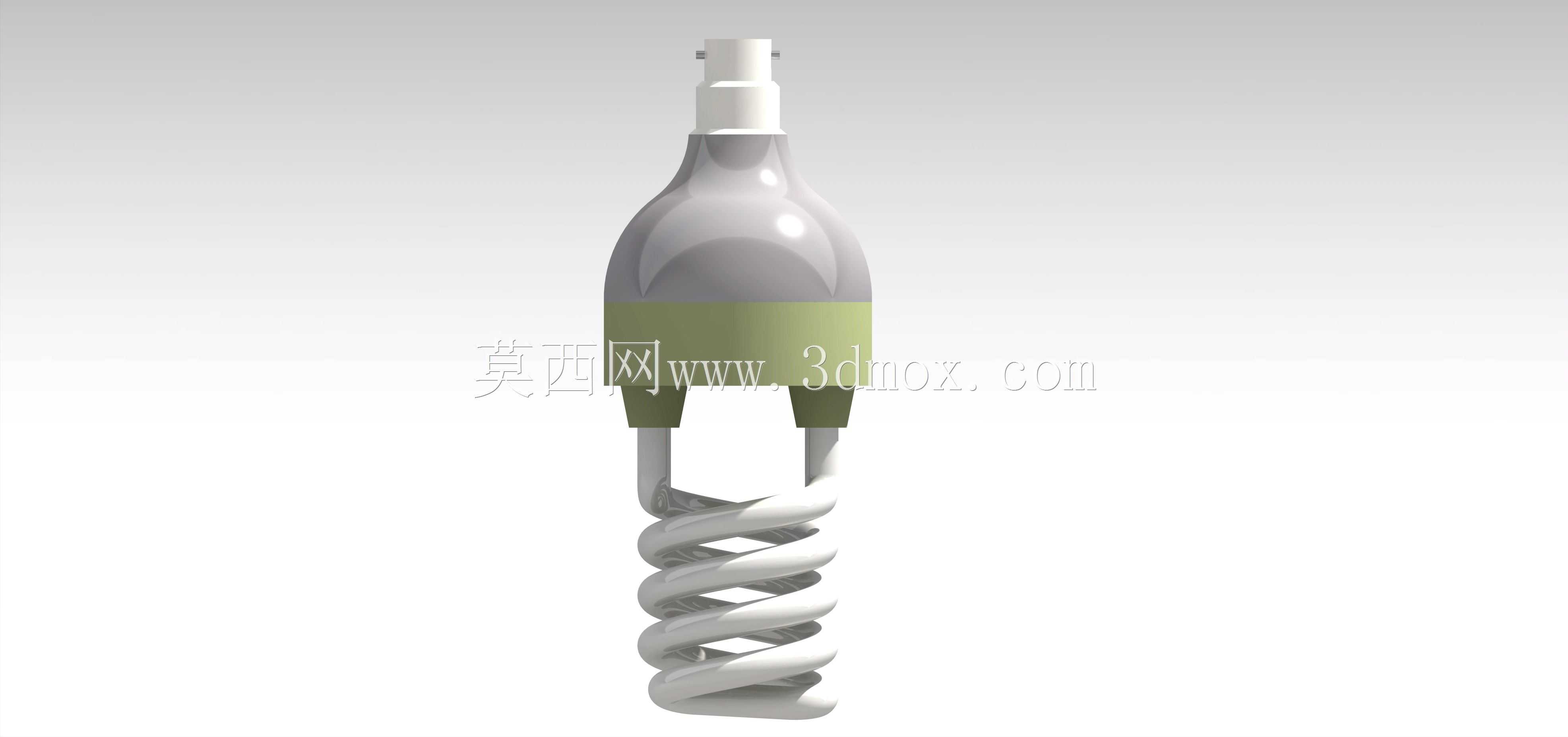

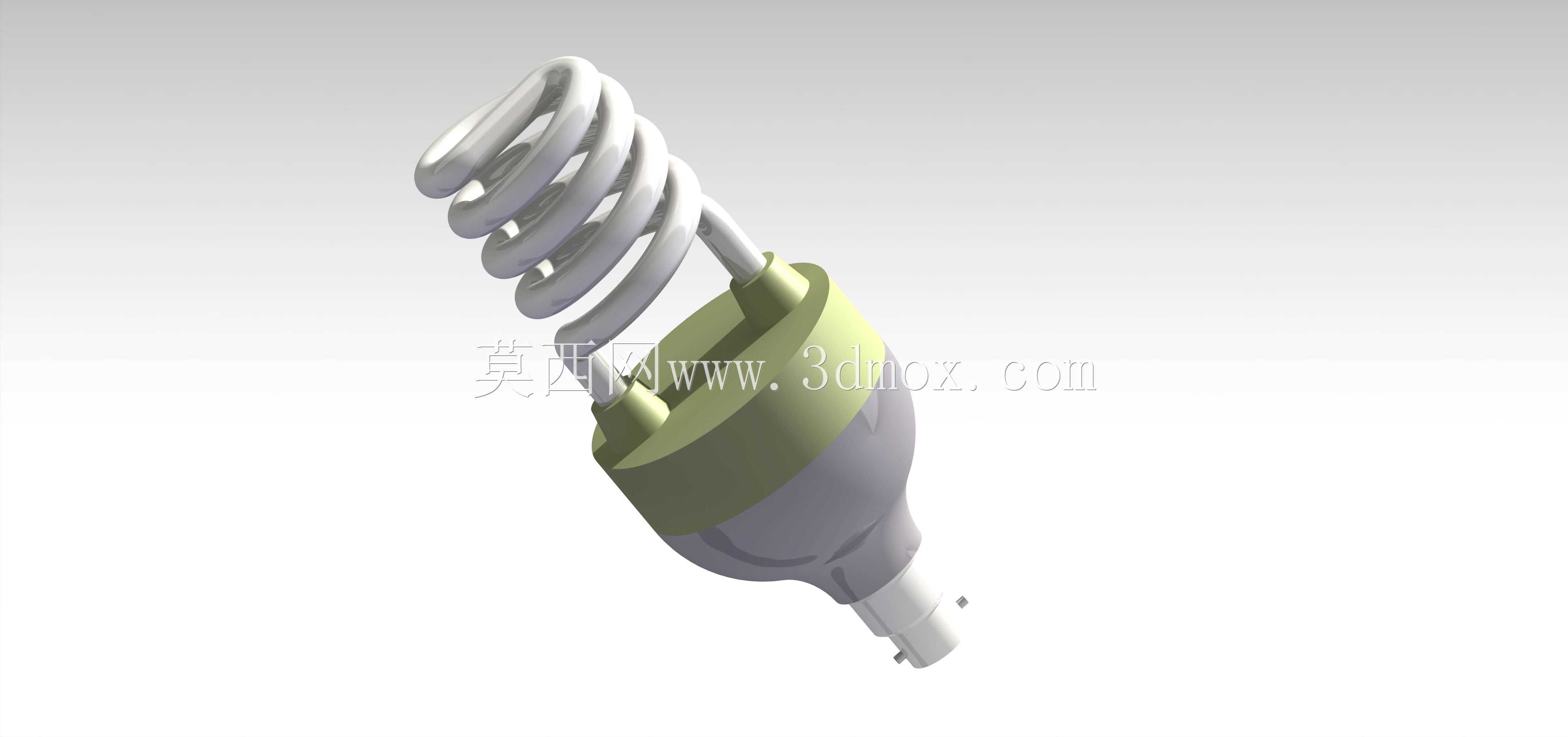

　　从结构组成来看，该款节能灯分为三个核心功能区段：底部是标准E27规格螺口灯头，采用电绝缘阻燃材质包裹金属导电螺纹，安装时旋入对应规格灯座即可完成电路导通与机械固定，螺纹段的尺寸公差严格适配通用灯座的配合间隙，避免安装后出现松动、接触不良的问题；中间段是镇流器与电路封装腔体，采用耐高温阻燃工程塑料作为外壳，内部容纳整流、稳压、启辉相关的电子元器件，腔体外壳做了防滑的哑光磨砂处理，安装拧动时可增大手部摩擦力，同时外壳的散热筋结构可将内部元器件工作产生的热量及时导出，避免长期高温工作加速元器件老化；上部是螺旋盘绕的荧光灯管段，灯管采用低铅玻璃材质弯制成连续螺旋结构，相比传统U型灯管可在有限的竖向空间内拉长灯管总长度，提升荧光粉涂覆面积，在相同功率下获得更高的光通量输出，灯管与中间腔体的衔接处采用耐高温密封胶固定，同时做好电极引线的绝缘防护，避免使用过程中出现高压漏电风险。

　　设计过程中优先考虑了安装边界的适配性，整体最大外径控制在55mm以内，总高度控制在130mm以内，可适配绝大多数常规灯罩的内部容纳空间，不会出现灯罩无法扣合的问题；螺旋灯管的盘绕节距经过反复调整，既保证灯管弯折过程中玻璃管壁不会出现应力集中导致的开裂隐患，也避免灯管间距过小造成工作时热量堆积，影响灯管使用寿命。灯管表面的三基色荧光粉涂层厚度控制在均匀范围内，保证发光时色温一致性，避免出现局部偏色、明暗不均的问题。

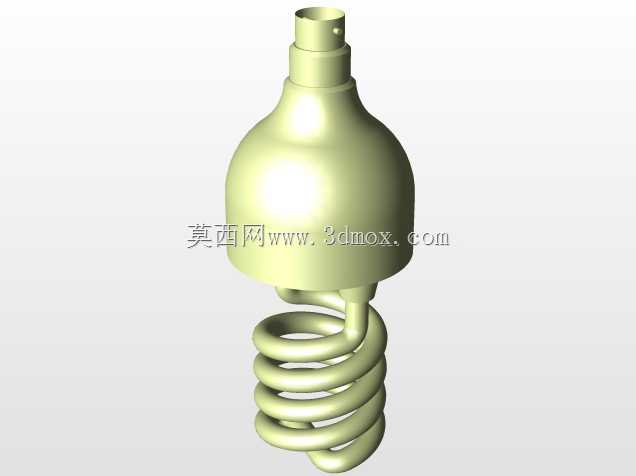

　　结构建模时重点还原了各部件的装配关系：灯头与中间腔体的卡扣连接结构做了精准的配合公差设计，装配后卡扣完全卡入卡槽，无松旷间隙；灯管与腔体的衔接处做了过渡圆角处理，避免直角结构造成的应力集中；所有外露的绝缘部件边缘都做了R0.5以上的圆角处理，安装操作时不会划伤手部。在实际选型替换时，该结构的节能灯可直接兼容原有普通白炽灯的灯座，不需要调整线路或更换灯座，替换成本极低，同时发光时的频闪控制在安全范围内，长时间在该光源下办公阅读不易产生视觉疲劳。针对不同的使用场景，该结构可通过调整螺旋灯管的盘绕圈数来适配不同功率等级的需求，小功率款适用于床头、走廊等小面积照明点位，大功率款可满足客厅、会议室等大面积区域的照明需求，整体结构的通用性极强，零部件的标准化程度高，量产时的装配工序简单，可有效控制生产制造成本。
