户外立柱支撑式钢结构焊接雨篷框架

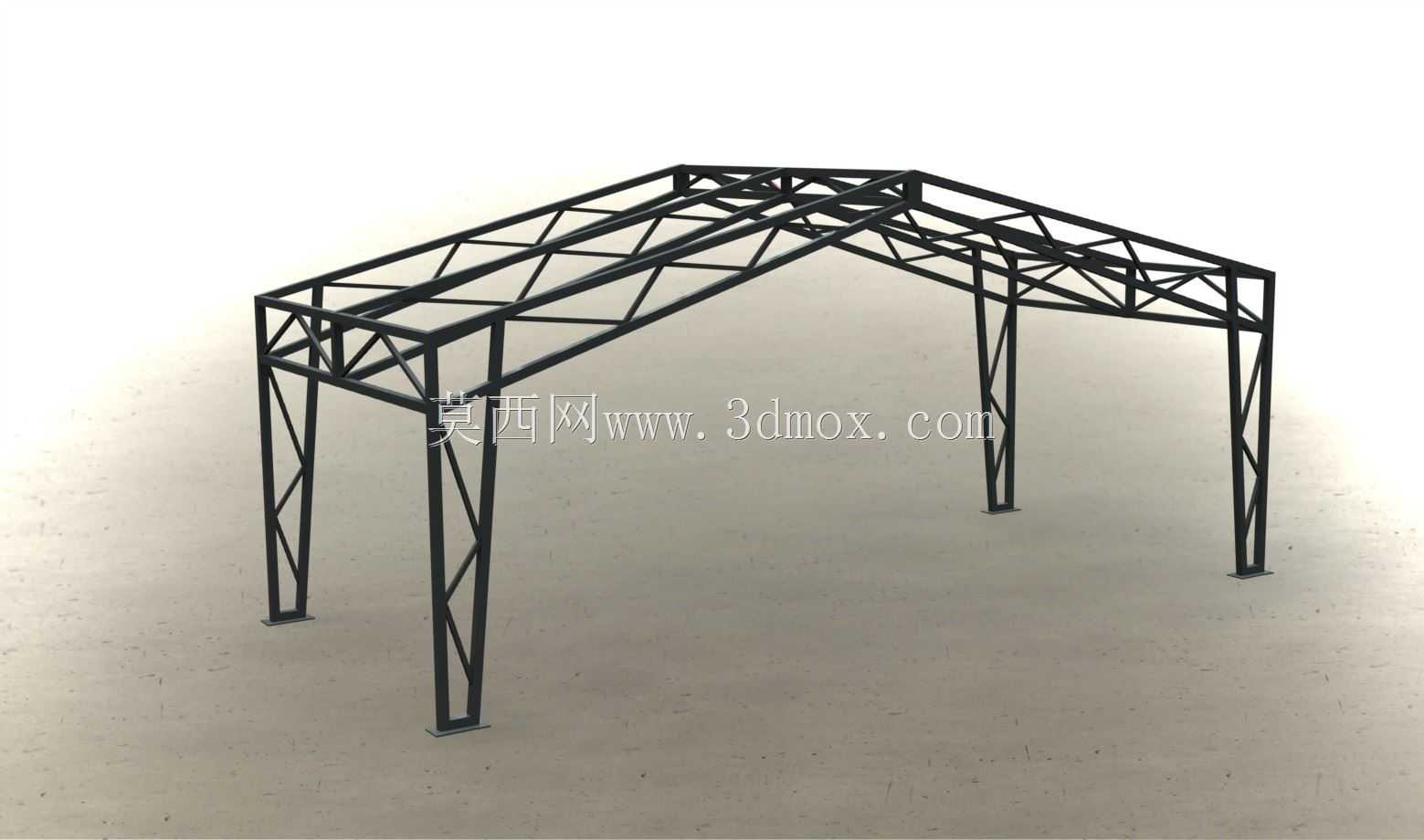

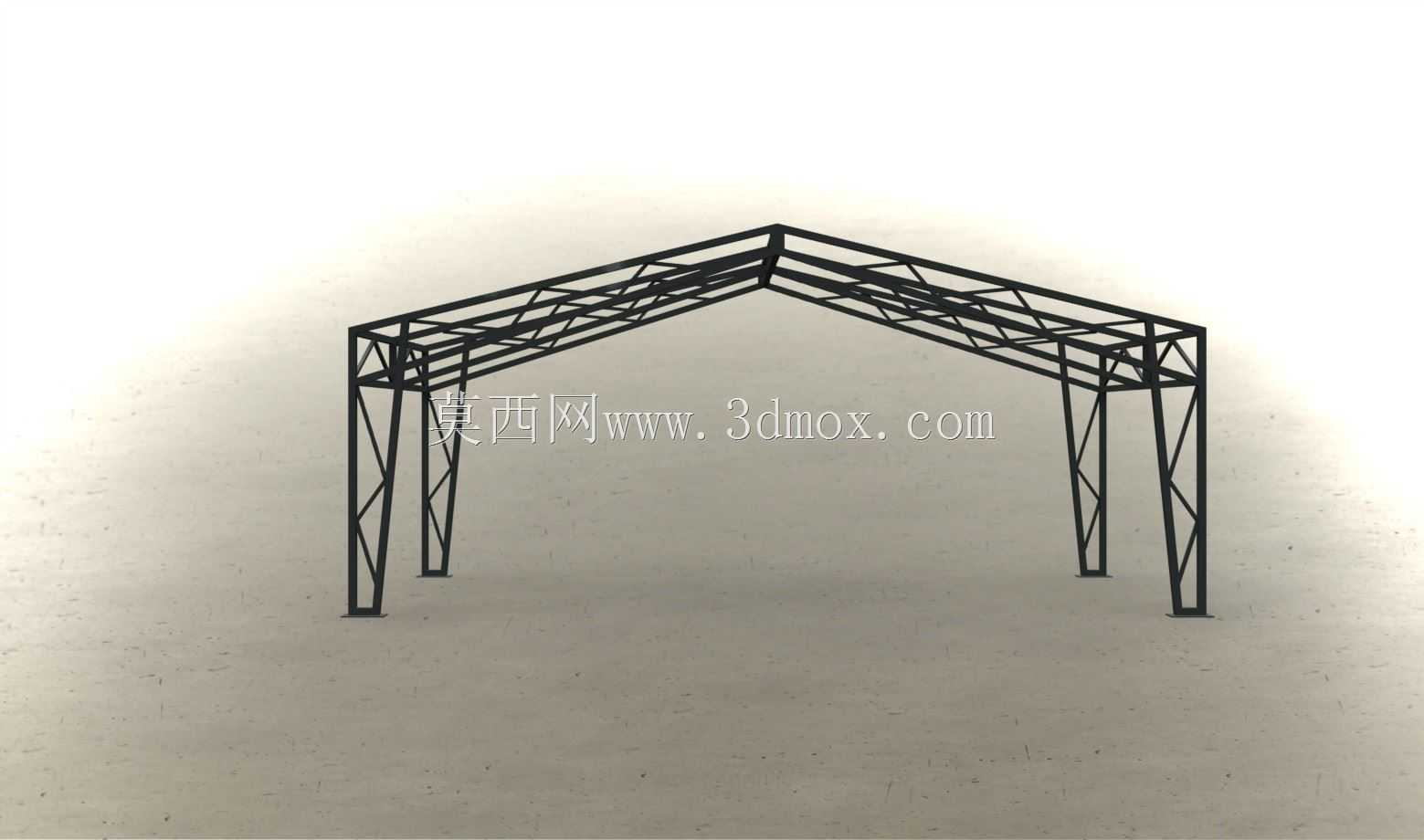

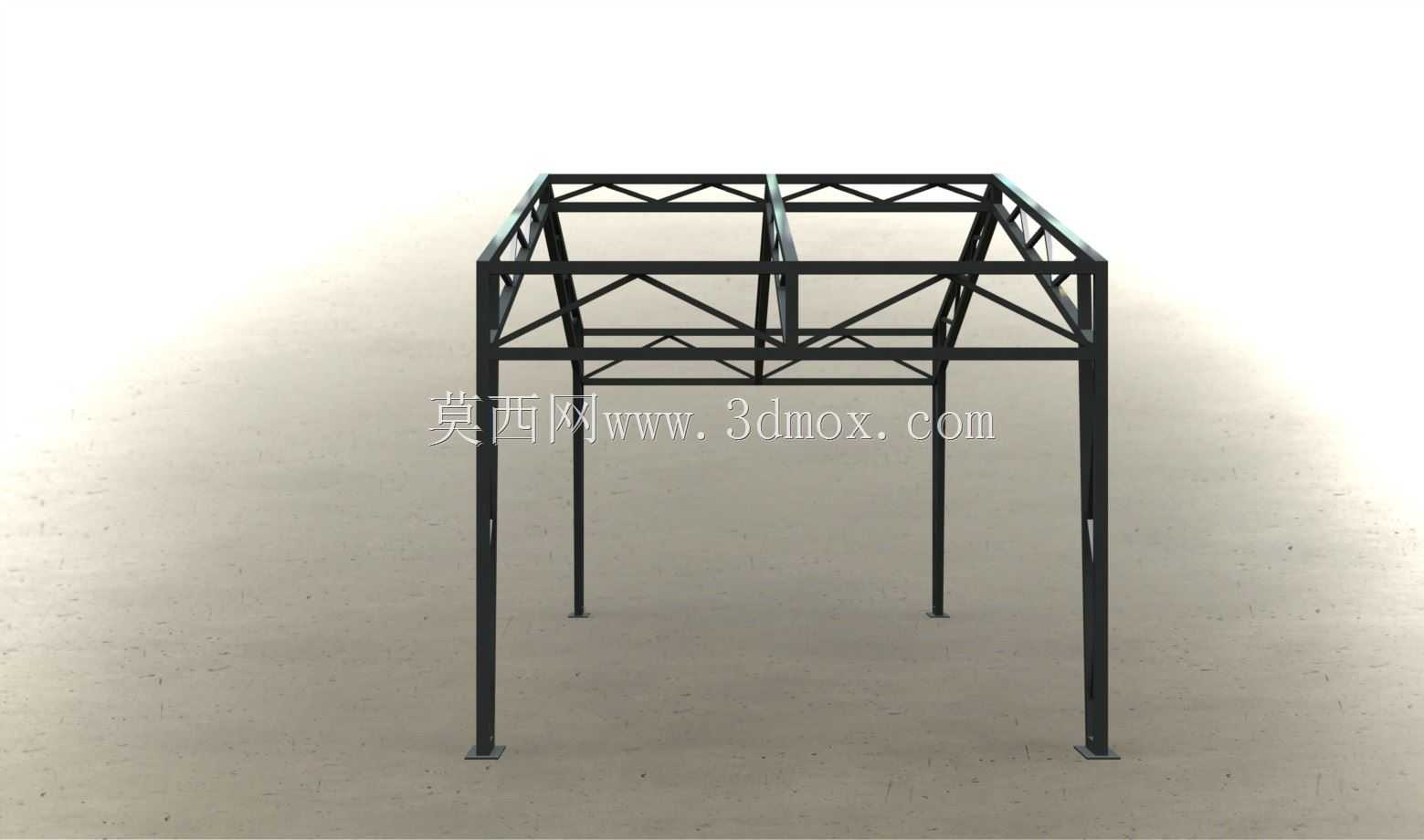

这类钢结构焊接雨篷框架，多应用在厂区人行通道出入口、小型设备停放区、低层建筑入户门头、户外作业临时遮蔽区等场景，核心作用是为下方通行人员、静置设备、堆放物料提供遮雨挡晒的遮蔽空间，同时兼顾一定的抗风承载能力，避免露天区域受降雨、直晒影响正常使用。从结构设计逻辑来看，整体采用方管型材作为核心受力构件，四根垂直立柱作为竖向承重载体，立柱底部预设安装底板，可通过膨胀螺栓与混凝土地面、预埋钢板做刚性固定，安装时需保证立柱的垂直度偏差控制在千分之二以内，避免长期受载出现应力集中导致框架变形。顶部框架采用矩形排布的主横梁做边界承载，内部增设交叉斜撑形成桁架受力结构，这种设计能在不额外增加型材壁厚的前提下，大幅提升顶部框架的整体抗扭、抗弯承载力，可适配常规彩钢瓦、阳光板、耐力板等不同材质的篷面铺装，铺装时仅需在横梁对应位置预设自攻螺丝固定孔位即可，无需额外增设次龙骨，能有效减少现场安装的工序量。设计过程中需重点考量安装边界的适配性，单组框架的横向跨度通常控制在3米到4.5米区间，纵向进深根据遮蔽需求可调整在2米到3米范围，立柱高度常规设置在2.4米到3米区间，既满足人员通行、小型手推车进出的净空要求，也不会因立柱过高导致整体抗风性能下降。顶部框架的边缘做了外伸设计，超出立柱排布边界20到30公分，能避免雨水顺着立柱根部流淌，减少固定位置的积水侵蚀问题。焊接节点处均采用满焊工艺处理，焊后做焊渣打磨、防锈底漆喷涂处理，避免长期户外使用出现焊缝锈蚀影响结构强度。斜撑的排布角度统一设置为45度，能最大化分解顶部篷面传递下来的竖向荷载，包括积雪荷载、篷面自重以及突发的阵风冲击荷载，所有型材的连接节点均避免出现悬臂受力结构，每一段横梁的两端都有对应支撑构件传递应力，不存在受力盲区。在实际选型应用时，若安装区域常年风力等级较高，可适当加大立柱型材的截面尺寸，同时在立柱之间增设横向联系杆，进一步提升整体框架的结构稳定性；若用于沿海高盐雾区域，可将型材更换为镀锌方管，焊后做补锌喷涂处理，延长整体结构的户外使用寿命。这类框架的模块化程度较高，所有构件均可在车间内完成预制焊接拆分，运输到现场后仅需通过螺栓拼接即可完成组装，无需现场大规模动火作业，适配各类无法开展焊接施工的场地安装需求。顶部框架的坡度设置为百分之三到百分之五，能保证降雨时篷面的雨水顺着坡度快速排向指定侧边，不会出现篷面积水导致的荷载超限问题，坡度的实现通过立柱顶部的高度差完成，无需额外做找坡构件，简化了整体结构的组成部件。立柱底部的安装底板尺寸通常比立柱截面大出10公分以上，预留四个对称的螺栓固定孔，安装时可根据地面的实际平整度，通过垫铁调整立柱的垂直精度，固定后再做混凝土包脚处理，既提升固定强度，也能避免底板长期接触地面积水出现锈蚀。
