M-10半汽车低位支撑结构件

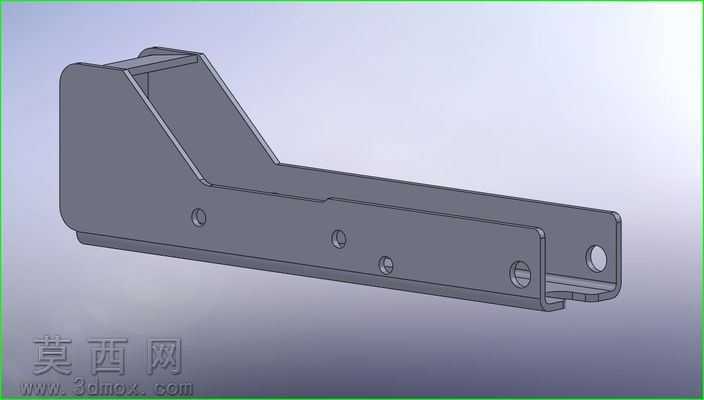

该结构件采用三维参数化建模方式完成，建模过程中以实际装配需求为核心基准，首先绘制主体截面草图，通过拉伸特征构建出整体长条形弯折的基础轮廓，精准还原了零件一端抬升弯折、一端平直延伸的整体形态，弯折处做了平滑过渡处理，避免应力集中问题。建模阶段对零件上的所有安装孔位做了精准定位，不同孔径的通孔分别采用切除拉伸特征生成，孔位的排布完全匹配实际装配时的对接需求，平直段的多个小孔用于部件的定位与紧固，端部的大孔用于铰接类连接，所有孔口都做了微小的倒角处理，既去除加工毛刺，也能提升装配时的导入顺畅度。零件的边缘全部做了圆角处理，没有尖锐棱角，符合汽车零部件的安全设计要求。材质设定为常用的汽车结构钢，渲染时赋予了哑光金属质感，还原了冲压钣金件的真实表面效果，同时通过光影渲染清晰展现了零件的壁厚、弯折角度、孔位分布等结构细节。设计思路上，该零件作为汽车低位安装的支撑类部件，整体采用槽型截面设计，在保证结构强度的同时有效降低了零件自重，弯折段的倾斜角度经过反复调整，既满足安装空间的避让需求，也能保证受力时的载荷均匀分布，平直段的长度与孔位间距严格适配对应安装位的尺寸，确保装配时无需额外修改即可直接对位。建模过程中同步验证了零件的可加工性，所有弯折半径、壁厚参数都符合常规冲压加工的工艺要求，不存在无法成型的结构特征，孔位的位置精度也预留了合理的加工公差，能够满足实际生产与装配的精度要求。
