科幻概念高速可变翼飞行器结构设计

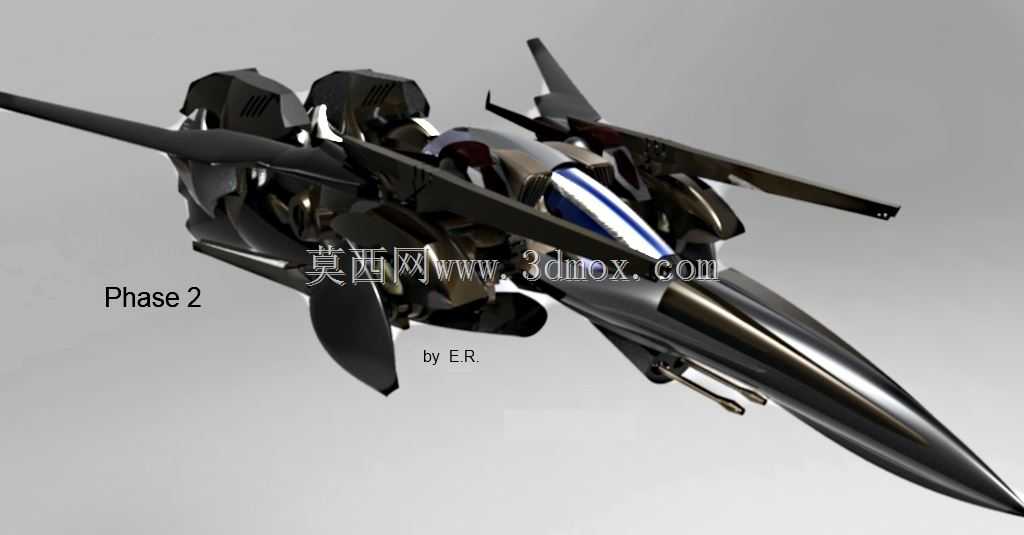

　　这款概念飞行器的整体构型围绕高亚音速跨域飞行需求展开，在气动布局设计阶段就兼顾了高速冲刺与低速机动的双重性能边界，机身主体采用大长细比尖锥机头设计，能在高速飞行时有效劈开前方气流，降低激波阻力对飞行效率的损耗，机头段的截面从尖点开始逐步平滑过渡到机身中段，整个过渡曲面的曲率连续控制在G2级别，避免曲面折角带来的气流分离问题，能让附着气流沿着机身表面顺畅延伸至尾部区域。机身两侧的可变后掠翼结构做了分段式设计，翼根处预留了完整的转动副安装空间，转动轴线与机身纵轴呈12度夹角，在机翼完全后掠状态下，翼面与机身侧表面的贴合间隙控制在3毫米以内，能最大程度降低高速飞行时的寄生阻力，当机翼展开至最大后掠角26度位置时，翼面有效展弦比提升至4.

　　2，能为低速机动、短距起降阶段提供足够的升力支撑，机翼前缘做了锐利的切边处理，能在大迎角飞行时拉出稳定的脱体涡，提升翼面的升力系数上限。机身背部的两台动力舱采用半埋式安装设计，动力舱与机身背部的融合曲面做了整流过渡，避免动力舱突出带来的额外阻力，动力舱进气口设置在机身两侧翼根前缘位置，能利用机翼的预压缩作用提升进气效率，进气道内部的流道截面从圆形逐步过渡到动力舱接口的椭圆形，整个流道没有突兀的截面突变，能降低气流在进气道内部的压力损失。尾翼部分采用全动式V型尾翼设计，两片尾翼的夹角设置为95度，既能在飞行过程中提供足够的航向与纵向稳定性，又能避免传统垂直尾翼带来的侧向雷达反射截面过大的问题，

　　尾翼的转动转轴设置在尾翼根部靠前30%弦长位置，能有效降低舵机的操纵力矩需求，减少操纵系统的功率负载。机身下部设置了两处可收放的传感器吊舱接口，在需要执行侦察任务时可以快速挂载对应的探测设备，吊舱收放后的舱门与机身下表面完全齐平，不会破坏机身底部的气动完整性。起落架安装位置预留了前三点式起落架的收放舱空间，前起落架舱设置在机头段后方1.2米位置，主起落架舱设置在机身中部两侧翼根下方，起落架收放后舱门采用多段式密封设计，能避免舱门缝隙带来的气流渗漏问题。整个机身的蒙皮分块按照曲面曲率变化做了划分，每块蒙皮的边界都沿着气流流向布置，能减少蒙皮接缝对气流的扰动，蒙皮厚度根据不同部位的受力情况做了差异化设计，机头尖段、

　　机翼前缘等易受气流冲蚀、鸟撞风险的区域蒙皮厚度设置为4毫米，机身中段、尾翼等受力较小的区域蒙皮厚度设置为2毫米，在保证结构强度的前提下尽可能降低整机的结构重量。在结构承力设计上，机身主承力框沿着机身纵向每隔0.6米设置一道，主承力框采用整体机加工结构，框缘与机身蒙皮通过铆钉连接，翼根处的承力框做了局部加厚处理，能将机翼传递过来的升力、机动载荷均匀分散到整个机身结构上，避免局部应力集中带来的结构失效风险。动力舱的安装支架与机身主承力框直接连接，能将发动机工作时产生的推力直接传递到机身主体，减少推力传递过程中的结构形变。这款概念飞行器的设计可以作为未来高速有人/无人飞行器的技术验证构型，在气动布局验证、可变翼结构测试、隐身外形优化等场景下都能提供直观的结构参考，建模过程中对各个活动部件的运动间隙、安装边界都做了精准的校核，能直接用于后续的风洞试验模型加工、原理样机结构设计的参考依据，整个模型的曲面质量、结构细节都达到了工程化应用的精度要求，不存在曲面破面、装配干涉等基础建模问题，各个部件的分层结构清晰，能方便后续设计人员根据实际需求对局部结构进行调整优化，比如更换动力模块、调整机翼后掠角度范围、增加任务载荷接口等，都可以在现有模型基础上快速完成修改，不需要对整体构型进行重新建模。
