农用耕作凿子犁机架结构设计

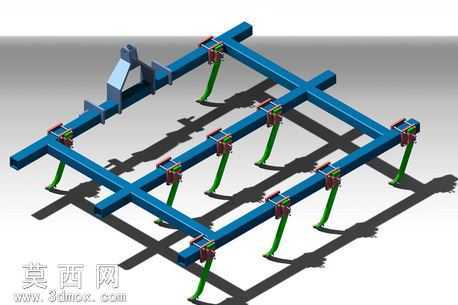

本作品为农用耕作使用的凿子犁机架三维设计，整体采用框架式梁体结构作为承载主体，建模过程中先以基准平面定位主横梁与纵梁的排布位置，通过拉伸特征生成各段矩形截面梁体，再通过装配约束完成纵横梁的十字交叉拼接，保证整体框架的结构对称性与受力均匀性。每根纵梁下方等距排布凿齿安装座，安装座与梁体采用贴合约束定位，预留的紧固点位可实现凿齿的快速拆装更换，前端设置的牵引连接座采用加厚结构设计，通过加强筋特征提升牵引部位的结构强度，避免耕作受力时出现结构变形。渲染阶段为梁体赋予哑光蓝色金属漆材质，还原农机设备常用的涂装质感，凿齿部分采用高硬度合金钢材质表现，表面添加轻微的粗糙纹理模拟实际耕作的磨损质感，地面投影采用柔和的阴影效果，突出整体结构的空间层次感。结构设计上充分考虑耕作场景的受力需求，纵横梁的排布间距经过合理规划，既保证整体机架的结构刚性，又避免冗余结构增加整体重量，各安装点位的位置精度严格匹配实际农机的装配要求，凿齿的入土角度经过参数化调整，可适配不同土质的耕作需求。设计过程中优先保证结构的实用性与可靠性，所有连接部位均做了圆角过渡处理，避免应力集中导致的结构损坏，整体模型完整还原了凿子犁机架的装配关系与结构细节，可用于农机设计参考、结构受力分析以及装配工艺演示，清晰展现了耕作机具机架的典型结构设计逻辑。
