小型集成功能电路板三维结构设计

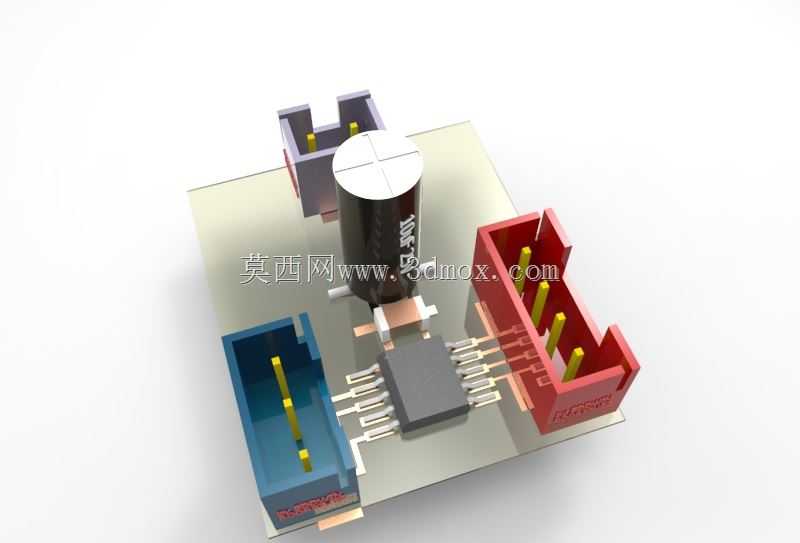

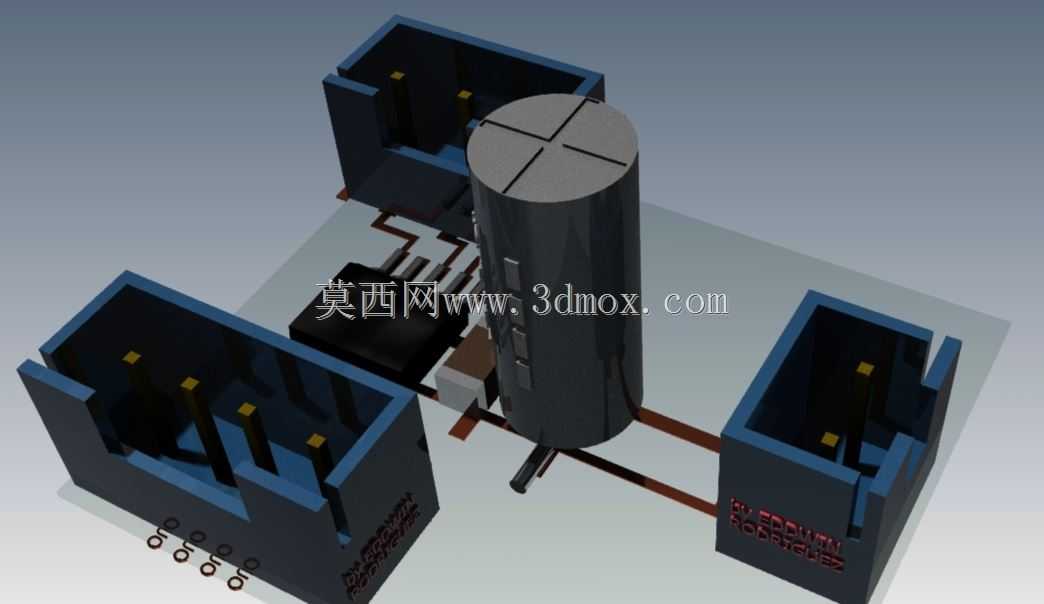

　　这款小型集成功能电路板的结构设计，核心围绕小空间内多类电子元件的合理排布展开，适配小型智能终端、便携检测设备、小型工控扩展模块这类对安装空间有严格限制的应用场景，在有限的板基面积上完成电源输入、信号转接、核心处理三类功能的集成，避免多板拼接带来的空间浪费与连接可靠性问题。设计过程中首先明确板基的安装边界，整体采用矩形板型，四个边角预留标准安装孔位，孔位间距适配常见的小型设备内部安装凸台尺寸，安装时可直接通过铜柱或螺丝固定，无需额外设计转接支架，板边到最外侧元件的距离预留足够的安全间隙，避免安装过程中元件与设备壳体发生磕碰，也能防止组装时焊盘受力脱落。元件排布上，将电解电容布置在板基靠近电源输入接插件的一侧，

　　电容引脚走线长度控制在最短范围，降低电源输入回路的纹波干扰，同时电容本体与周边接插件的间距满足焊接工艺要求，波峰焊或手工焊接时不会出现连锡问题，电容顶部预留的高度空间适配设备内部的高度限制，不会与上方壳体或其他层叠板件发生干涉。三个不同颜色的接插件分别对应电源输入、信号输出、扩展接口三类功能，采用不同颜色的胶壳做物理区分，现场组装接线时可通过颜色快速识别接口功能，降低接错线的概率，接插件的插针采用卧式排布，插接口朝向板件外侧，接线时无需倾斜板件即可完成插拔操作，接插件胶壳底部与板基之间预留0.2mm的间隙，避免焊接时胶壳受热变形贴紧板基导致后续维修拆换困难。核心处理芯片布置在板基中心位置，周边走线呈扇出状均匀分布到各个接插件引脚，

　　走线转角全部采用圆弧过渡，避免直角走线带来的信号反射问题，芯片下方预留散热间隙，若后续应用场景功耗提升，可直接在芯片表面粘贴导热硅胶垫对接设备壳体散热，无需重新改版调整元件位置。板基表面的丝印标识清晰标注每个接插件的引脚定义、电容极性方向、芯片第一引脚位置，生产焊接时可快速对照丝印完成元件定位，维修时也能通过丝印快速排查元件参数与接线定义，无需额外查阅图纸。设计时还考虑了生产组装的工艺性，所有元件的排布方向统一，波峰焊时元件引脚的受力方向一致，减少焊接后元件虚焊、偏移的概率，不同高度的元件按照从低到高的顺序排布，自动贴片机生产时吸嘴取料路径最短，提升生产贴片效率。板件的整体厚度采用常规1.6mm的FR4板材厚度，

　　兼顾结构强度与成本控制，安装孔位采用金属化孔设计，多次拆装螺丝也不会出现孔位开裂的问题，板边做圆角处理，避免组装时板边毛刺划伤操作人员或设备内部的线材。实际应用中，这款电路板可直接嵌入到小型传感器节点、便携检测仪表、小型工控扩展模块内部，作为核心的信号处理与电源转接单元，无需额外设计外围转接电路，可直接对接前端传感单元与后端主控设备，减少整体设备的元件数量与组装工序。
