手动真空吸锡脱焊工具结构设计

　　在电子装联与设备维修作业场景里，这类手动真空吸锡工具是电路板返修、线束拆改工位上的常备器具，核心作用是在引脚焊锡熔融状态下，通过腔体形成的瞬时负压将液态焊料吸除，避免拆件时焊锡粘连焊盘、拉扯损坏铜箔或周边元器件。不同于电动吸锡设备的外接气源或内置泵体结构，这款手动式脱焊工具完全依靠手部按压触发的活塞复位动作形成真空，无需外接电源或气源，适配桌面维修、外场抢修等无配套动力供给的作业场景，单手握持即可完成全部操作，对作业空间的要求极低，哪怕是机箱内部、密集引脚区域的拆焊作业，也能灵活伸入操作。

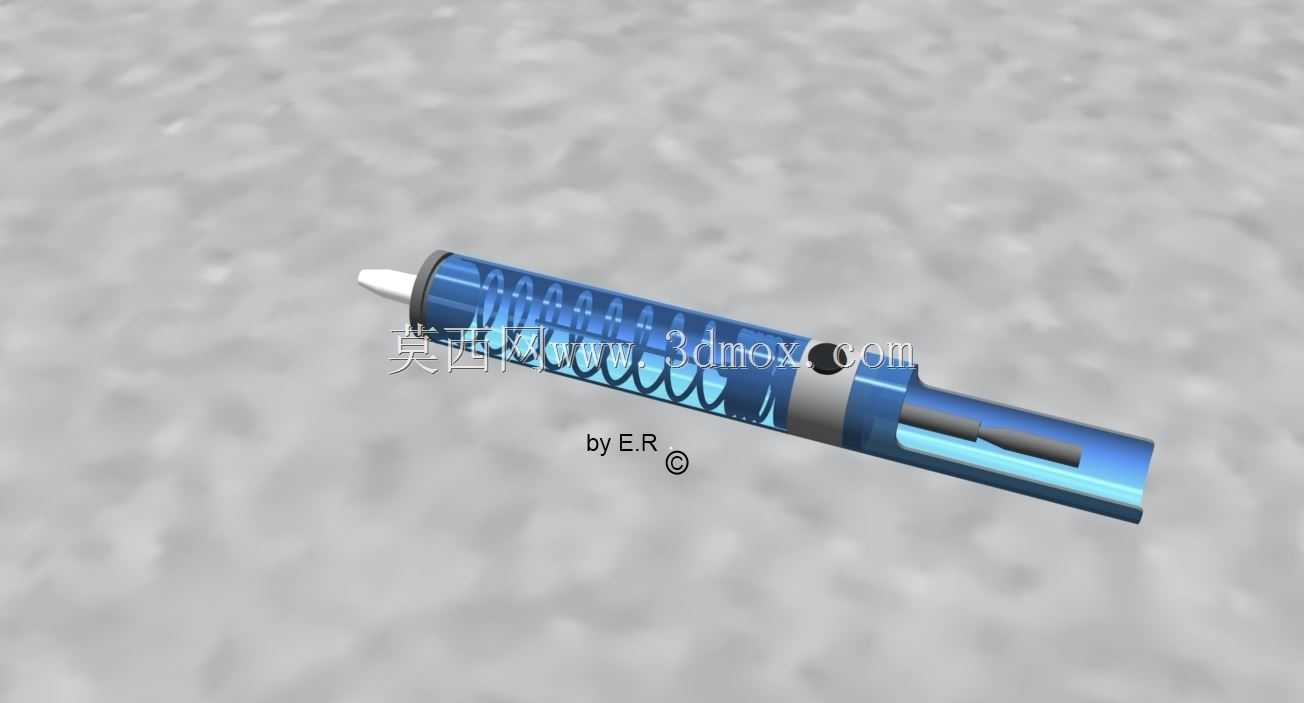

　　从功能实现逻辑来看，这款工具的结构设计完全围绕瞬时真空形成、焊料收纳、操作便捷性三个核心维度展开。整体为细长笔式构型，前端设置耐高温的吸嘴，作业时吸嘴对准熔融焊锡点位，按下尾部的释放按键后，内部被压缩的弹簧会快速驱动活塞向后复位，在活塞与吸嘴之间的密闭腔体内形成负压，将液态焊料顺着吸嘴通道吸入到前置的储锡腔内，避免焊料进入活塞腔体造成密封件磨损、卡滞。储锡腔与主体采用可拆分结构设计，吸锡作业累积的焊锡残渣可以定期拆开清理，避免通道堵塞影响负压吸力；活塞部位的密封件采用耐温耐磨的弹性材质，保证多次往复动作后仍能维持腔体的密闭性，不会因为漏气导致吸力不足。

　　从结构设计的细节考量上，笔式的外形直径适配成年人单手握持的尺寸范围，表面设置的防滑结构可以避免作业时手上沾有焊剂、油污出现打滑；侧面开设的观察窗口可以直接看到内部活塞的位置以及储锡腔的焊料填充量，作业人员不用拆开工具就能判断是否需要清理储锡腔、是否已经完成活塞复位准备。前端吸嘴采用细长锥形结构，既可以精准对准单个引脚的焊盘，也能在多引脚拆焊时通过更换不同口径的吸嘴适配不同大小的焊盘，避免吸嘴过大碰到周边未拆的元器件造成误损伤。

　　在安装与适配边界上，这款工具为独立手持器具，无需额外固定安装，整体长度控制在单手握持的舒适区间，不会因为过长导致操作时重心偏移、对准精度下降；所有活动部件都内置在主体外壳内部，没有外凸的传动结构，作业时不会勾挂周边的导线、元器件，伸入狭窄空间操作时的通过性更好。内部的弹簧刚度经过匹配设计，既保证活塞复位时能形成足够的负压吸力，又不会因为按压力度过大导致长时间操作手部疲劳，按压行程控制在手指可轻松触发的范围，单次按压即可完成吸锡动作，不需要多次重复操作提升作业效率。

　　针对电子维修场景的特殊需求，这款工具的主体材质选用耐温的工程塑料，接触焊锡的吸嘴、储锡腔部位采用耐高温材质，避免长时间接触高温焊锡出现变形、损坏；内部的气流通道做了顺滑过渡设计，不会出现焊料残留卡滞的死角，清理时只需要拆开前端储锡腔倒出焊锡渣即可，不需要复杂的拆解维护。不同于电热式吸锡器的加热结构，这款工具本身不带发热元件，需要配合外热电烙铁、热风枪等加热工具将焊锡熔融后再进行吸除作业，结构更简单，故障率更低，日常存放也没有漏电、高温烫伤的隐患，适合作为维修工位的常备工具配置，不管是批量电路板返修的生产线，还是日常电气设备维护的班组，都能适配对应的拆焊作业需求。在实际作业过程中，这类手动吸锡工具的吸力完全可以满足常规直插元件、小尺寸表贴元件的拆焊需求，对于大尺寸焊盘的多引脚器件，也可以通过多次吸锡逐步清除焊锡，配合烙铁完成拆件作业，不会因为吸力不足导致焊锡残留、拆件困难。
