紧凑型多材料数控铣削加工设备结构

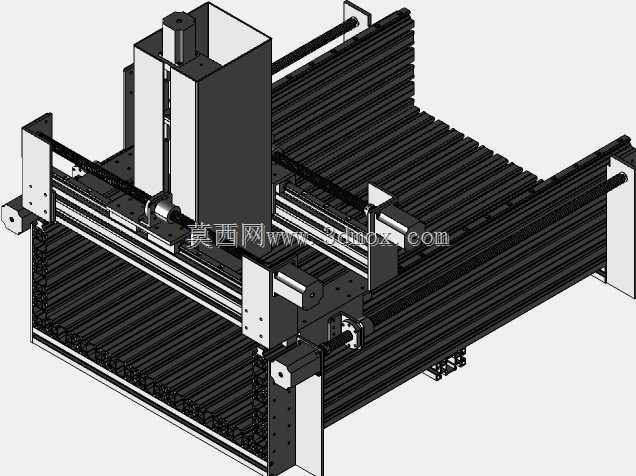

　　这款紧凑型数控铣削设备的结构设计，核心瞄准小批量多材质加工的车间场景，在小型加工门店、教学实训场地、个人工坊这类空间有限但加工需求多样的场景下，能替代多台单功能加工设备完成不同材质的切削作业。从结构布局来看，设备采用龙门式动梁结构，床身采用格栅式型材拼接框架，既保证了整体刚性，又控制了整体自重，不需要做专门的设备基础，普通硬化水泥地面即可完成安装，安装边界预留左右各300mm的维护空间、前后各400mm的上下料操作空间即可，整体占地尺寸控制在1800mm×1200mm范围内，适合放置在面积有限的加工区域内。

　　设备的实际加工用途覆盖四类常见工程材料：针对有色金属及软钢类金属材料，可完成平面铣削、沟槽加工、简单轮廓铣削、钻孔攻丝等常规工序，加工时搭配对应材质的硬质合金铣刀，可满足小型五金零件、工装夹具零部件的加工精度要求；针对木材加工场景，可完成板材开料、浮雕铣削、榫头加工等木工工序，设备的主轴转速区间覆盖木工加工所需的高转速区间，加工时木屑可通过床身格栅间隙自然下落，不会在工作台面堆积影响加工精度；针对尼龙、聚四氟乙烯这类工程塑料，设备的进给系统采用低摩擦传动结构，低速进给时无爬行现象，可保证塑料零件加工时的表面光洁度，避免塑料件加工时因进给不稳出现的毛刺、熔边问题。

　　从功能特性设计来看，三个轴向的传动均采用直线导轨搭配滚珠丝杠的组合，X轴行程覆盖整个工作台宽度，Y轴行程沿床身长度方向布置，Z轴主轴滑枕采用矩形导轨结构，保证切削时的主轴刚性，可承受一定的侧向切削力。主轴采用高速电主轴结构，转速范围可覆盖不同材料的切削线速度要求，主轴夹头采用标准ER夹头结构，可兼容不同直径的刀具，不需要额外定制特殊规格的刀具耗材。工作台采用格栅式T型槽台面，既可以通过压板直接装夹工件，也可以搭配专用夹具固定异形零件，台面的格栅间隙同时兼顾排屑需求，加工时产生的切屑可直接落入下方的集屑区域，清理时只需要抽出集屑槽即可完成切屑清理，不需要逐点清扫台面。

　　设计思路上，这款设备没有追求大行程、重切削的参数指标，而是把核心设计点放在多材质适配、空间利用率、易维护性三个方向。整体框架采用标准化铝型材与钢板拼接结构，大部分零部件都采用市面上通用的标准件，后期维护更换配件时不需要专门定制非标零件，可大幅降低设备的后期使用成本。电气控制元件全部布置在设备侧面的独立电气仓内，电气仓做了防尘密封处理，加工时产生的粉尘、切屑不会进入电气仓内部影响元件寿命，检修时只需要打开电气仓侧门即可完成所有电气元件的调试与更换，不需要拆解设备主体结构。走线全部采用拖链内置布置，所有运动部件的线缆都收纳在柔性拖链内，避免线缆外露被切屑刮损，同时也让设备整体外观更整洁，没有杂乱的外接线缆。

　　在安装适配性上，设备的整体高度控制在1600mm以内，可进入标准高度的工业厂房门，不需要拆解设备即可完成车间内的转运就位，设备底部设置可调水平支撑脚，就位时只需要调整支撑脚高度即可完成设备水平校准，不需要额外安装地脚螺栓固定，后期如果需要调整设备摆放位置，只需要收起支撑脚即可通过叉车完成转运，重新就位后再次校准水平即可投入使用，不需要复杂的二次安装调试。针对不同材质的加工特性，设备的进给参数可通过控制系统直接调整，加工金属时采用低转速大进给参数，加工塑料、木材时采用高转速适中进给参数，不需要对硬件结构做任何改动即可完成不同材质加工的参数切换，适配小批量多品种的加工生产需求，对于加工品类经常切换的小型生产场景来说，这种设计可大幅减少设备切换的准备时间，提升小批量加工的生产效率。
