集成式电容控制电路组件三维结构

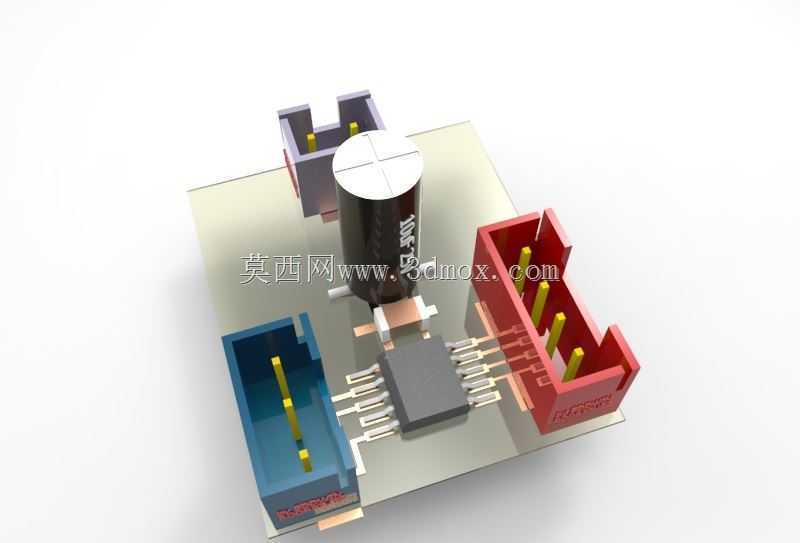

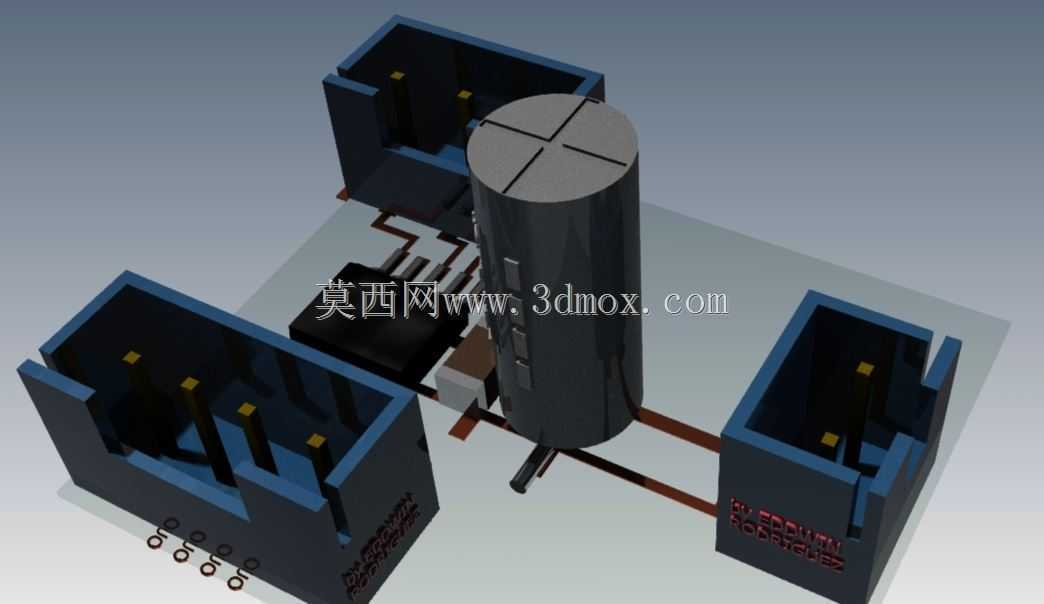

　　这套电路组件的结构设计，核心围绕小功率电控单元的板载集成需求展开，主体采用立式电解电容作为核心储能元件，搭配三组直插式接线端子完成外部线路的接驳，所有元件通过PCB板上的铜箔走线完成电气连接，整体布局充分考虑了低压控制场景下的接线操作空间与元件散热间隙。从实际应用场景来看，这类电路结构常出现在小型工业设备的控制回路中，承担局部回路的滤波、信号转接以及小功率负载的通断控制功能，比如小型传送带的启停控制模块、台式加工设备的操作面板内置电路、低压照明回路的控制单元等场景，都能见到同类型结构的电路组件。设计过程中首先确定了核心电容的安装位置，将大体积的圆柱形电容布置在板件中心区域，既可以利用周边的接线端子形成物理防护，

　　避免装配过程中电容受外力磕碰发生引脚变形，也能让电容周边留出足够的空气流通间隙，减少长时间工作时的热量堆积对电容寿命的影响。三组接线端子分别布置在PCB板的三个边角位置，每个端子的接线口朝向板件外侧，预留的接线操作空间足够容纳常规螺丝刀完成压线操作，端子上的引脚焊盘做了加宽处理，能承受常规接线时的扭力而不会出现焊盘脱落的问题。板上的走线布局避开了元件安装孔位，大电流回路的走线宽度做了针对性加宽，减少线路压降，信号回路的走线尽量缩短长度，降低外部电磁干扰对控制信号的影响。从安装边界来看，整个组件的最高凸起部分为中心的立式电容，安装时需要在电容上方预留至少等于电容半径的垂直空间，避免外壳压迫电容顶部的防爆槽；

　　三个接线端子的外侧边缘到板边的距离一致，可直接适配标准的导轨式安装卡槽，也可以通过板件四角的预留孔位完成螺丝固定，固定孔的间距符合常规小型电控模块的安装尺寸规范，不需要额外定制安装支架就能完成在通用电控箱内的固定。元件之间的间距设置充分考虑了生产加工的可制造性，相邻元件的间隙满足波峰焊的工艺要求，不会因为元件过近导致连焊、虚焊的问题，后期维修更换元件时，也有足够的操作空间使用电烙铁完成元件拆换，不会因为周边元件遮挡导致操作困难。板件边缘做了圆角处理，避免装配过程中板边毛刺划伤操作人员或者损坏周边的导线绝缘层，接线端子的压线螺丝采用标准规格，和常规电控安装工具的匹配度高，不需要特殊工具就能完成接线作业。整个结构没有多余的冗余设计，

　　所有元件的位置都服务于功能实现与装配便利性，在有限的板件空间内完成了储能、接线、信号传输的功能整合，适配小空间内的电控单元集成需求，能够在常规的工业环境温湿度范围内稳定工作，抗振动性能也满足一般工业设备的使用要求，不会因为设备运行产生的常规振动导致元件松脱或者接线松动。
