大黄蜂赛车专用油缸结构三维设计

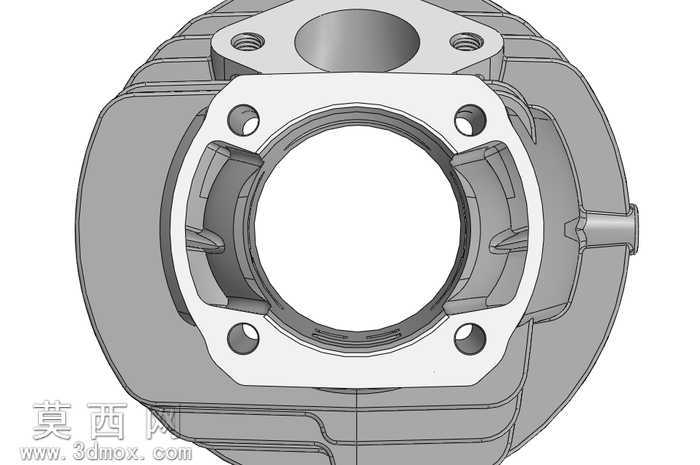

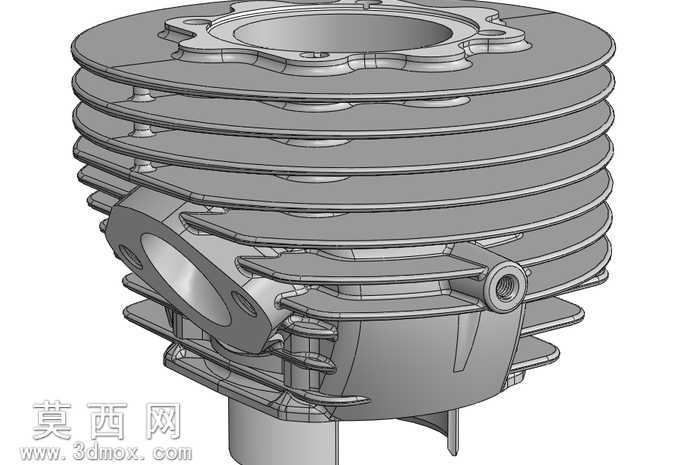

本作品为赛车专用油缸的三维建模设计，建模过程严格遵循赛车动力部件的工程设计逻辑，以SolidWorks为核心建模工具，采用自底向上的建模思路完成整体结构搭建。建模初期先梳理油缸的核心功能需求：作为赛车动力系统的核心承压部件，既需要满足高压工况下的结构强度要求，也需要适配赛车高负荷运行时的高效散热需求，同时兼顾轻量化设计目标。建模过程中首先完成缸体主体的基础特征构建，通过旋转凸台命令生成缸筒的基础回转结构，精准标定缸体内径、壁厚等核心尺寸参数，确保缸筒内壁的圆柱度、同轴度公差符合赛车动力部件的精度要求。针对缸体外部的多层散热鳍片结构，采用阵列特征结合局部切除的方式完成建模，每一层鳍片的厚度、层间距都经过参数化校准，既保证鳍片与缸体主体的连接强度，也最大化拓展散热接触面积，适配赛车高转速运行时的热量导出需求。缸体侧面的连接凸台、安装孔位、油路接口等附属结构，通过拉伸凸台、异形孔向导、倒角圆角等命令逐步细化，所有安装孔的位置度、接口的密封面平面度都严格按照赛车零部件的装配公差要求设定，避免后续装配出现干涉问题。模型顶部的法兰连接结构，通过多段线绘制法兰轮廓后拉伸生成，法兰上的螺栓孔采用圆周阵列方式均匀排布，同时对法兰与缸体的衔接位置做了过渡圆角处理，降低应力集中风险。渲染阶段采用金属哑光材质模拟缸体的铝合金材质属性，调整材质的粗糙度、反射率参数还原机加工金属部件的真实质感，通过线框与实体结合的显示方式清晰呈现内部流道与外部结构的对应关系，所有结构的衔接处都做了工程化的细节处理，没有冗余的几何特征，整体模型参数可编辑，可直接用于后续的工程仿真、装配验证以及加工出图环节，完整还原了赛车油缸从功能需求到结构落地的设计逻辑，每一处结构设计都对应实际的工况使用需求，兼顾了结构强度、散热效率、轻量化三个核心设计目标。
