雅马哈RD350摩托配套簧片阀结构设计

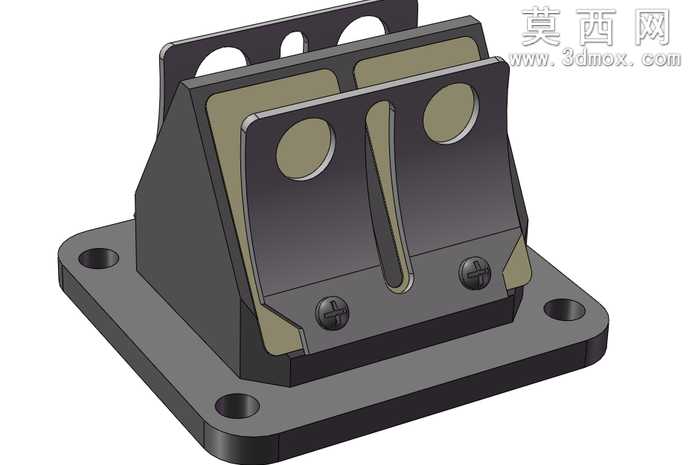

本模型为雅马哈RD350（俗称女妖）车型配套的簧片阀三维结构，建模过程中首先基于二冲程发动机进气阀的工作原理确定整体布局，先绘制底部带安装孔的法兰底座草图，通过拉伸特征生成带圆角过渡的基座实体，保证安装面的平面度与安装孔的位置精度，适配发动机进气道的安装定位需求。随后构建阀身的支撑立板结构，通过拉伸切除生成立板上的减重圆孔与定位槽，在立板内侧预留簧片安装的贴合面，保证簧片启闭时的运动空间无干涉。建模时对簧片限位结构做了细节处理，在阀身出气侧设计了带倾斜角度的限位挡边，通过曲面切除生成与簧片弯曲形变匹配的限位面，避免簧片开启过大产生塑性变形，同时在挡边位置设计了十字槽盘头螺钉的安装孔，通过螺纹装饰线特征还原紧固件的装配细节，保证阀片压紧结构的可装配性。材质渲染阶段，为底座与阀身主体赋予哑光黑色硬质金属材质，添加轻微的磨砂质感表现压铸铝合金的表面处理效果，为内部簧片赋予橄榄绿色的弹性钢片材质，调整材质的反光度与粗糙度，还原簧片经过表面氧化处理的质感，为紧固件赋予镀锌亮面金属材质，通过光影对比突出不同零件的材质差异。结构设计上充分考虑二冲程发动机簧片阀的工作特性，双阀片并列布局能够匹配RD350双缸发动机的进气需求，阀身的倾斜气道走向能够优化进气气流的走向，减少进气阻力，底座的四个沉头安装孔能够保证阀件与发动机箱体连接的密封性，立板上的减重孔在保证结构强度的前提下降低了阀件整体重量。建模过程中对所有装配接触面做了公差预留的细节处理，保证虚拟装配时各零件无干涉，能够直观还原簧片阀的装配关系与工作状态，清晰展示簧片在进气负压作用下开启、在曲轴箱压力回升时闭合的运动逻辑，完整呈现了这款经典二冲程摩托进气阀的结构特点。
