适配MinarelliAM6发动机的Reed阀块TPR性能件

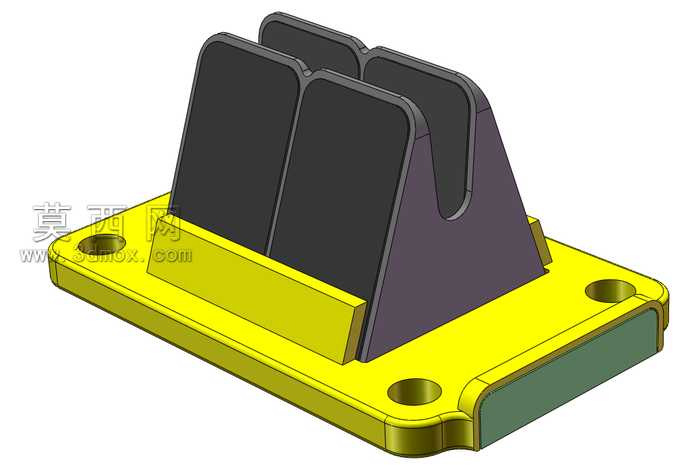

本模型为适配Minarelli AM6 motorblock Malossi reedvalve的TPR顶部性能阀块，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循改装动力配件的实际装配尺寸逻辑，对底座安装孔位、阀片限位结构、加强筋布局均做了精准的尺寸约束，确保模型可直接对接后续的工程验证与生产开模环节。模型渲染阶段采用分层材质赋予方案，底部安装基座使用亮黄色硬质工程塑料材质，调整材质粗糙度至15%、反射强度20%，模拟玻纤增强尼龙的哑光带微反光的质感；阀片支撑立壁使用深灰黑色高耐磨材质，添加细微的颗粒纹理贴图还原TPR材质的表面触感；基座侧边的密封层使用暗绿色橡胶材质，调整材质凹凸贴图参数模拟密封胶条的压合纹理，整体渲染光影采用45度侧方主光源搭配底部补光，清晰呈现各部件的结构分界与曲面过渡。结构设计上，底座采用带圆角的矩形安装板结构，四角设置沉头安装孔，孔位周边做局部加厚处理避免安装应力集中；立壁部分采用多片平行的阀片限位槽结构，槽体边缘做R2圆角过渡，既保证阀片往复运动时的导向精度，又避免锐角割伤阀片；立壁与底座连接处设置渐变式三角加强筋，筋板厚度从根部到顶部逐步收窄，在保证结构抗振强度的同时尽可能降低部件自重，适配高转速发动机的轻量化改装需求。设计思路围绕高转速进气效率优化展开，阀片安装腔的流道曲面做了连续顺滑处理，消除流道内的直角拐点，减少进气过程中的气流紊流损失，整体流形经过曲率连续校验，适配大流量进气的改装需求，同时兼顾与迈大黄蜂类车型的安装兼容性，安装孔位的中心距、安装面平面度均按照原厂配件的装配公差做了对应设计，可实现原位替换安装，无需额外修改发动机本体结构。建模过程中对所有活动配合面预留了合理的装配间隙，阀片槽与阀片的配合间隙控制在0.1mm，既保证阀片动作顺畅，又避免间隙过大导致的进气泄漏，底座密封面做了0.05mm的平面度公差约束，确保安装后与发动机缸体的密封性能，满足高转速工况下的使用可靠性要求。
