壁挂式悬臂支撑置物安装支架结构

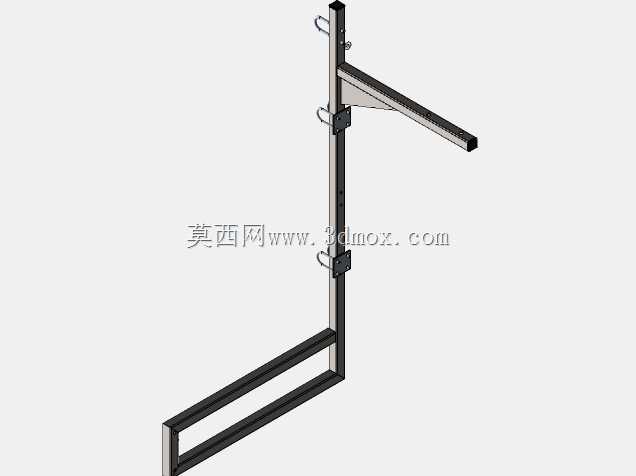

　　这款壁挂式悬臂支撑构件，主要应用于室内外墙面侧装的置物、管线承托、小型设备挂载场景，常见于建筑配套安装、工业车间工位旁工具挂载、商业空间墙面置物架搭建、户外管线架空固定等工况，替代传统落地式支撑结构，最大化释放地面可用空间，避免支撑构件占用通行或作业区域。从结构设计逻辑来看，整体采用L型受力框架，竖向主杆为墙面贴合固定的承载主体，通过多组卡箍式固定件与墙面预埋的固定点位连接，固定点位沿竖向杆长方向均匀分布，可根据实际挂载的重心位置调整悬臂的安装高度，适配不同安装场景的高度需求。横向悬臂为带斜撑加强的受力构件，斜撑一端连接悬臂根部靠近竖向主杆的位置，另一端固定在竖向主杆下部，形成稳定的三角受力结构，抵消悬臂末端挂载产生的下弯力矩，

　　避免悬臂长期承重出现形变。悬臂截面采用槽型结构设计，既可以减轻构件自身重量，又能为挂载件提供滑动安装的轨道空间，挂载件可沿悬臂长度方向调整固定位置，适配不同尺寸的被承托物体。竖向主杆底部延伸出一段平行于墙面的底框结构，该结构一方面可作为低位挂载的支撑点位，另一方面可在安装时贴合墙面或地面边角，起到安装定位的辅助作用，避免安装过程中构件出现歪斜，保证竖向主杆的垂直精度，降低固定件的额外受力。从安装边界来看，竖向主杆的长度决定了整体结构的竖向安装空间需求，安装时需保证墙面固定点位的承重能力匹配构件的额定承重，固定件采用环抱式锁紧结构，无需在主杆上额外打孔，可根据现场实际情况灵活调整悬臂的固定高度，适配不同的安装高度要求。

　　悬臂的有效伸出长度决定了被承托物体与墙面的距离，设计时已考虑常规挂载场景的伸出需求，斜撑的角度经过受力校核，在保证结构强度的前提下，尽可能减少斜撑对悬臂下方空间的占用，避免影响挂载物体的安装或管线的排布。构件整体采用金属型材拼接焊接成型，所有连接位置均做满焊处理，焊接后打磨平整去除焊渣，保证连接位置的应力均匀，避免长期承重出现焊缝开裂的问题。表面做防锈防腐处理，可适配潮湿户外或有轻度腐蚀的工业车间环境，延长构件的使用寿命。在实际选型应用时，需根据被承托物体的重量、重心位置选择对应长度的悬臂与竖向主杆，若挂载重量较大，可额外增加竖向主杆上的固定点位数量，分散单个固定件的受力，提升整体结构的稳定性。

　　该结构的设计摒弃了传统一体式焊接支架不可调整的弊端，所有活动连接位置均采用紧固件锁紧，现场安装时可根据实际墙面的固定点位偏差做小幅调整，降低对墙面预埋点位的精度要求，减少现场安装的打磨、改孔工作量，提升安装效率。同时槽型悬臂的设计，也方便后期加装挂载附件，无需在悬臂上额外钻孔，直接通过T型螺栓即可将挂载件固定在悬臂的任意位置，适配后期功能调整的需求。在受力校核层面，设计阶段已针对悬臂末端额定承重工况做有限元受力分析，验证悬臂根部、斜撑连接点、竖向主杆固定点的应力分布，确保所有位置的应力均低于材料的许用应力，预留足够的安全系数，避免长期承重出现疲劳形变。竖向主杆的型材截面选择也经过优化，在保证竖向抗弯强度的前提下，尽可能减小型材的截面尺寸，降低构件自身重量，方便单人搬运安装，减少安装过程中的人力投入。底部的定位框结构除了安装定位作用外，还可在低位挂载较轻的物件，充分利用竖向空间，拓展构件的挂载能力，适合工位旁挂载工具、物料盒等零散物品，提升空间利用率。
