钣金拼接式可调压紧夹持工装结构

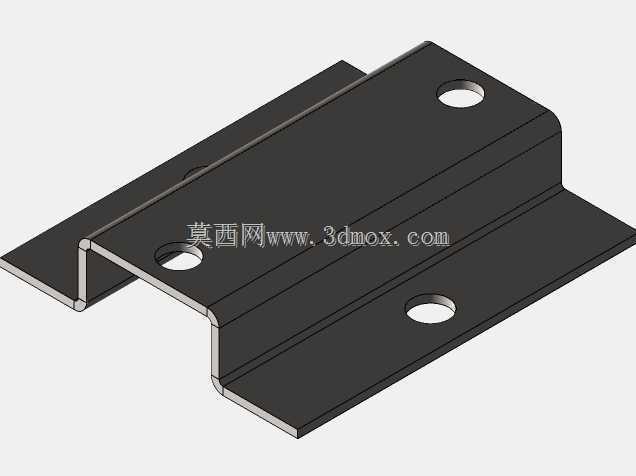

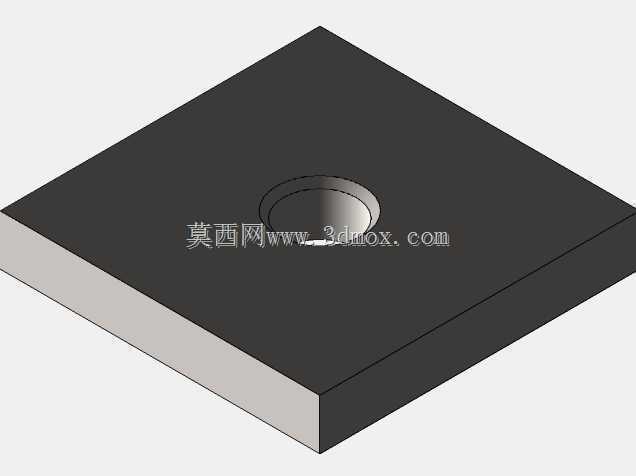

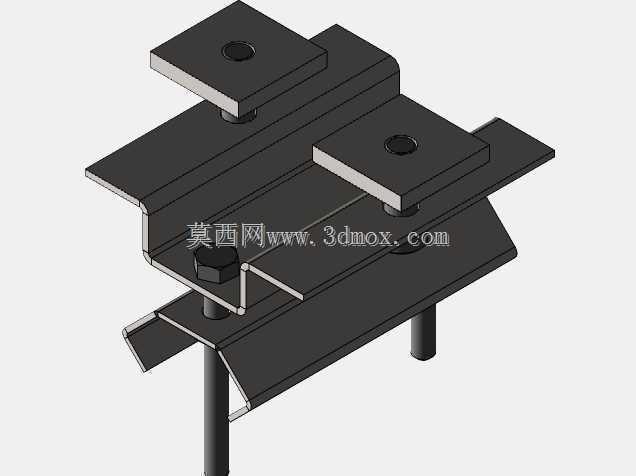

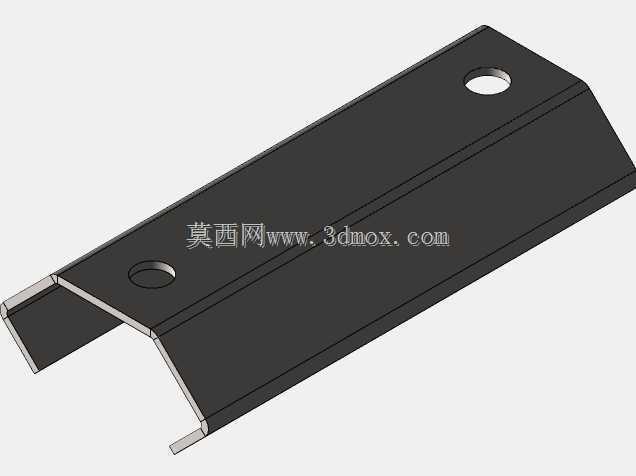

　　这类压紧夹持结构多应用在生产线旁的工件临时定位、型材拼接预固定、薄钣金件焊接夹持场景中，区别于传统铸造一体式夹具，整体采用多片折弯钣金拼接组合，能在保证夹持刚性的前提下大幅降低整体自重，适配现场频繁移位、快速调整的作业需求。结构核心的压紧单元采用带安装孔的方形压块设计，压块底部通过螺柱与下方的承托钣金连接，旋转螺柱即可调整压块与承托面的间距，适配不同厚度的被夹持工件，压块表面的沉孔设计可让紧固件端头完全沉入平面，避免突出结构刮擦被夹持工件表面，也能防止作业过程中勾挂线缆、工具等杂物。承托部分采用多道折弯的钣金层叠排布，每层钣金的折弯边都做了圆角过渡，既消除了锐边带来的安全隐患，也能通过层叠结构提升整体的抗弯折能力，

　　即使承受单侧偏载压紧力，也不会出现承托面翘曲变形的问题。底部伸出的两根定位柱可直接插入工作台面的对应定位孔中，无需额外打孔固定就能实现快速装拆，定位柱的直径与常规工装台的T型槽、定位孔尺寸匹配，安装时不需要额外加工转接件，直接插装即可完成初步定位。设计过程中特意将所有连接紧固件都设置在结构外侧，日常维护更换磨损件时不需要拆解整体结构，直接从外侧拧动螺母即可完成压块、螺柱的更换，层叠的钣金之间预留了均匀的间隙，焊接作业时焊渣不会卡在结构缝隙中，日常清理只需要用压缩空气吹扫即可。结构的整体安装边界控制在较小范围内，多组并排使用时不会出现干涉，可根据被夹持工件的长度灵活调整布置数量，针对长条形型材、薄板材的多点位压紧需求，能快速组合出适配的夹持方案，压块的压紧面做了平整处理，压紧时不会在软质工件表面留下压痕，针对表面质量要求高的铝板、装饰板类工件也能直接使用。
