酒店空间可调节支撑固定架结构设计

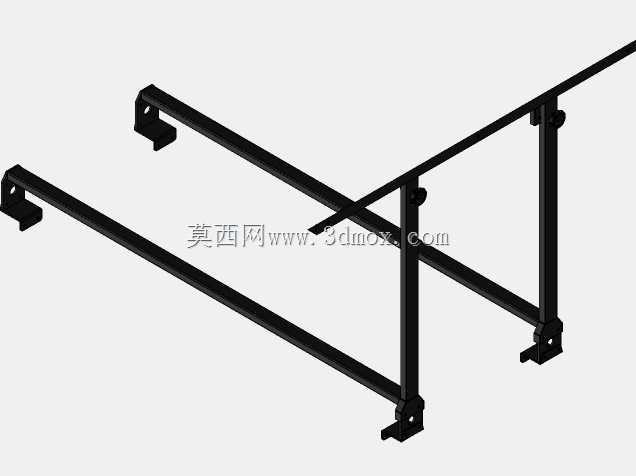

　　在酒店工装施工、商用空间固定构件安装的场景里，这类可调式支撑固定架的应用覆盖了吧台悬挑结构加固、悬空置物层板承重支撑、隔断墙体底部定位固定等多个作业环节，区别于常规固定式焊接支架，该架体的核心优势在于可根据现场施工的实际找平需求、安装基面的高差情况灵活调整支撑高度，无需现场二次切割焊接，能大幅缩短工装现场的安装作业周期，降低现场动火作业的安全管控风险。从结构设计逻辑来看，整个架体采用分体式组装结构，两根平行布置的纵向主梁作为主要承重受力构件，主梁两端预设的带安装孔的固定座，可通过膨胀螺栓直接与建筑基面、预埋构件或者被支撑的主体结构完成刚性连接，固定座上的L型卡位结构能在安装初定位时直接卡入预装的卡位槽内，

　　减少安装过程中临时扶持的人工投入，单人即可完成初步对位作业。垂直于纵向主梁布置的两根可调支腿，是整个架体实现高度适配的核心结构，支腿与主梁的连接位置采用滑套式锁紧结构，松开锁紧件时支腿可沿垂直方向上下滑动，调整到目标高度后拧紧紧固件即可完成锁止，支腿底部同样配置带安装孔的固定脚，可与下方的地面、基层结构完成固定，形成上下两端的双点固定受力体系，避免单端固定带来的悬臂受力变形问题。主梁中段设置的横向连接杆，一方面用于提升两根纵向主梁之间的结构整体性，避免单根主梁受偏载时出现侧向扭转，另一方面也可作为辅助安装位，用于固定配套的装饰盖板、管线卡扣等附属配件，无需额外在主梁上钻孔破坏主受力结构的截面强度。从安装边界的尺寸适配来看，

　　该架体的纵向主梁长度可适配1.2米至1.8米跨度的悬挑支撑需求，可调支腿的高度调节范围覆盖15厘米至40厘米的常规工装找平高差区间，固定座上的安装孔采用长圆孔设计，允许安装时存在±5毫米的位置偏差，降低现场施工的对位精度要求，即使建筑基面存在一定的施工误差，也能顺利完成安装。受力特性方面，整个架体采用矩形截面的金属型材作为主受力构件，相比角钢结构具备更好的抗扭、抗弯性能，在额定承重范围内，主梁的最大挠度可控制在支撑跨度的1/500以内，满足商用空间固定构件的承重安全规范要求，不会因为长期承重出现明显的下弯变形。在实际选型应用时，需要根据被支撑构件的总重量、悬挑跨度匹配对应的架体安装间距，一般来说单根架体的额定承重可满足常规岩板吧台、

　　实木置物层板的承重需求，当支撑跨度超过1.8米时，可通过并排增设架体的方式提升整体承重能力，架体表面采用黑色静电喷塑处理，既具备基础的防锈防腐能力，也能适配多数酒店空间暗色系的装修风格，安装完成后无需额外做表面装饰处理，即使外露也不会破坏整体空间的视觉协调性。设计过程中针对支腿滑套的锁紧结构做了防松优化，锁紧螺栓配套了防松垫圈，避免长期受振动、荷载变化影响出现锁紧松动的问题，固定座与型材的连接位置采用满焊焊接工艺，焊后做打磨整平处理，消除焊接应力集中点，提升整体结构的疲劳强度，避免长期使用过程中焊缝位置出现开裂问题。
