可调角度滚轮式型材承托导向组件

　　这套可调角度滚轮式承托导向组件，主要应用在长型材输送、管材校直进料、型材切割工位的辅助承托场景中，在铝型材加工生产线、管材冷拔作业线、小型五金件连续冲压送料环节都能看到这类结构的实际应用。日常生产里，长尺寸的圆管、方钢、异型型材在跨工位输送时，很容易因为自身重力产生下垂挠曲，既会影响送料的定位精度，也可能蹭刮型材表面造成外观瑕疵，这套组件就是为了解决这类工位痛点设计的。

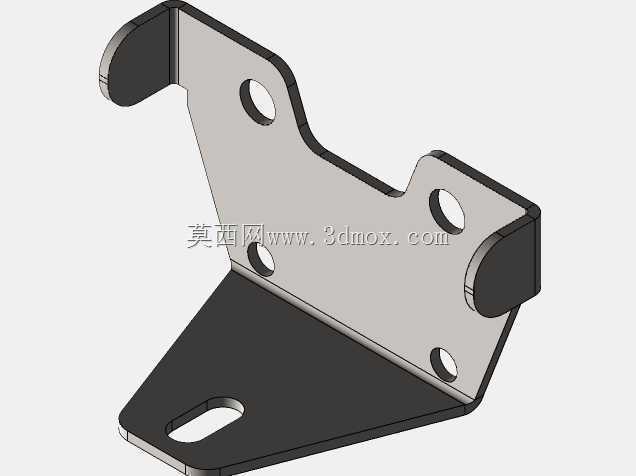

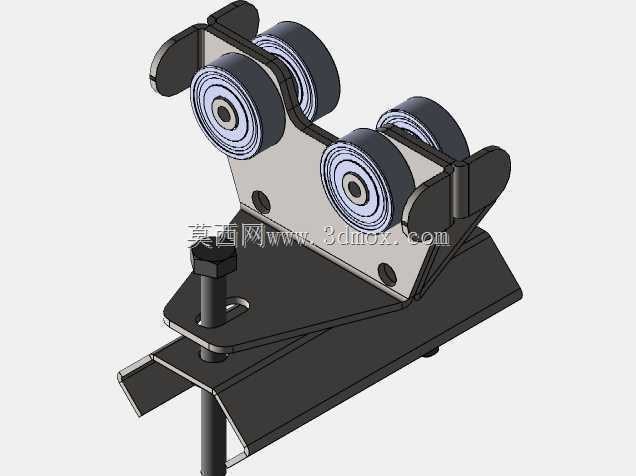

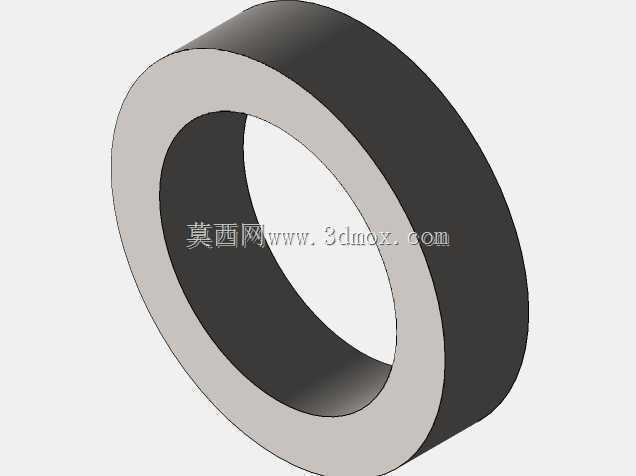

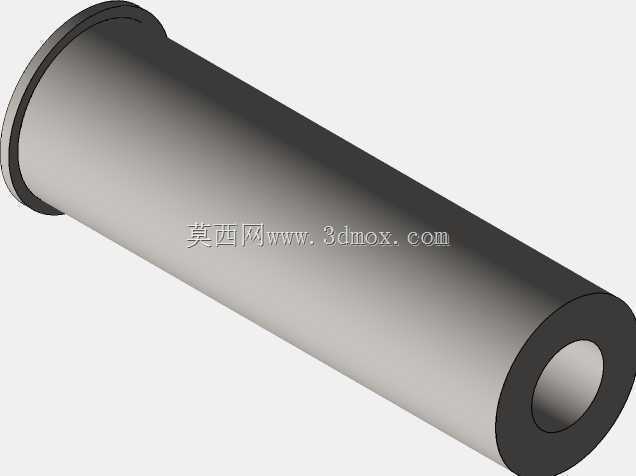

　　从结构设计来看，组件采用四滚轮对称布置的形式，四个带深沟球轴承的包胶滚轮分两组安装在倾斜的安装立板上，滚轮的V型排布可以自适应不同直径的圆型型材，也能兼容小尺寸的方型型材，滚轮内置的轴承可以保证型材滑动时的滚动摩擦阻力极低，不会给送料机构增加额外负载，包胶外层也能避免硬质滚轮刮伤型材的表面涂层或者精加工面。立板下方通过铰接结构连接到底座上，配合侧边的锁紧螺栓，可以根据实际送料的角度需求调整立板的倾斜角度，调整到位后拧紧螺栓即可锁死位置，适配不同高度差的工位衔接需求。

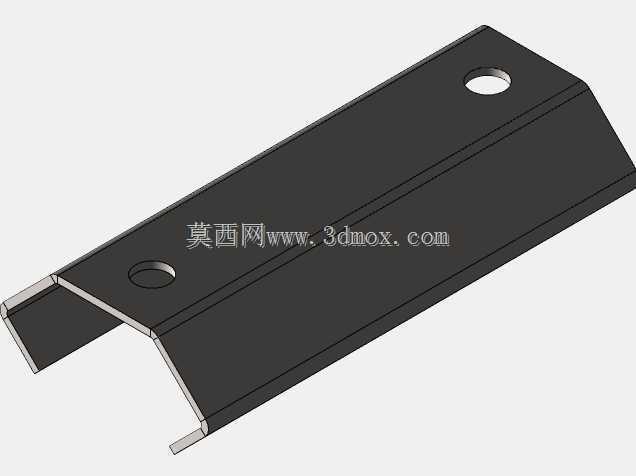

　　底座采用折弯钢板焊接成型，底部预留了标准的T型槽安装孔，可以直接固定在铝型材工作台的T型槽上，也可以通过压板固定在钢板焊接的机架台面上，安装边界灵活，不需要额外加工复杂的安装位。整套组件的安装基准面为底座底面，安装时只要保证底面与机架台面贴合，调整立板角度后，滚轮的导向中心就能和送料方向保持一致，调试难度很低，一线装配工人不需要复杂的测量工具就能完成工位安装。

　　在实际使用中，这类组件通常会沿着型材输送方向间隔布置多组，根据型材的单根长度调整布置间距，避免型材在两个支撑点之间的挠曲量超过加工允许的范围。和固定式的V型块承托结构相比，滚轮式结构不需要定期涂抹润滑脂，长时间运行也不会出现型材表面磨出划痕的问题，角度可调的设计也让同一套组件可以适配不同倾斜角度的送料需求，不需要针对每个工位单独设计承托结构，能有效降低生产线的工装制作成本，也能减少后期工位调整时的工装更换工作量。
